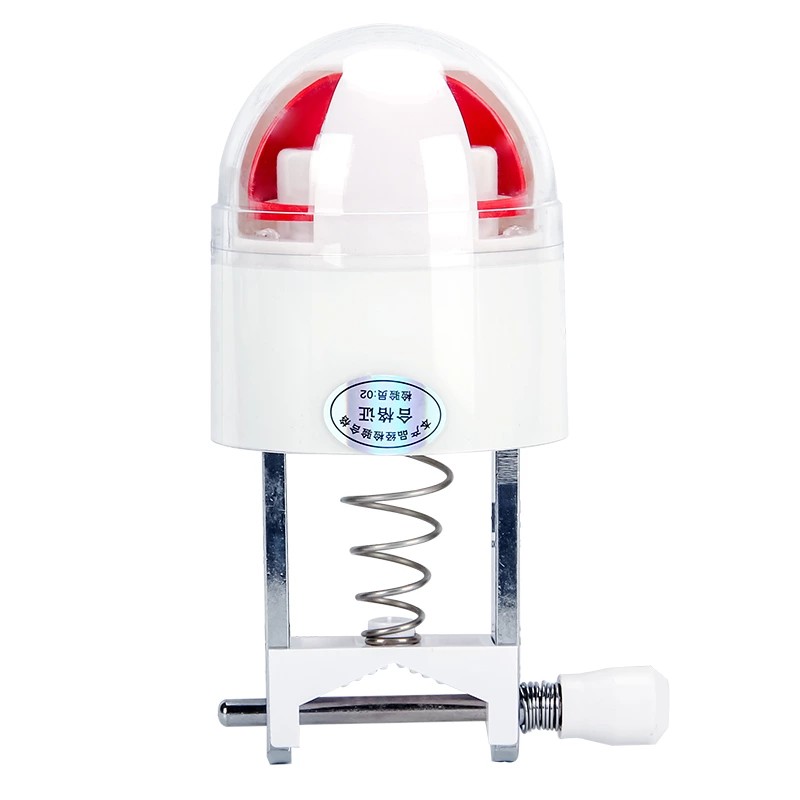

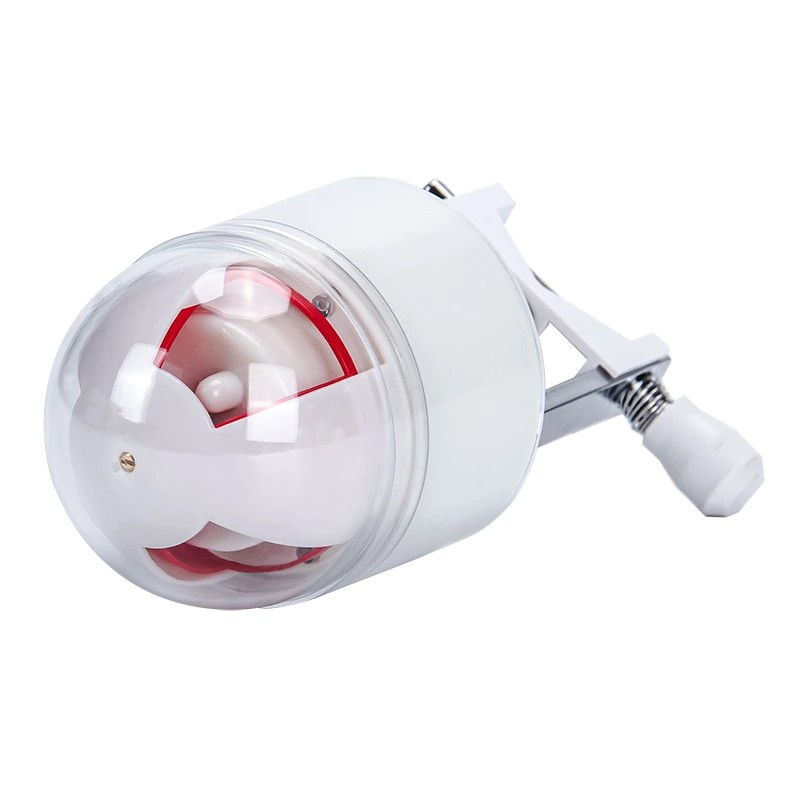

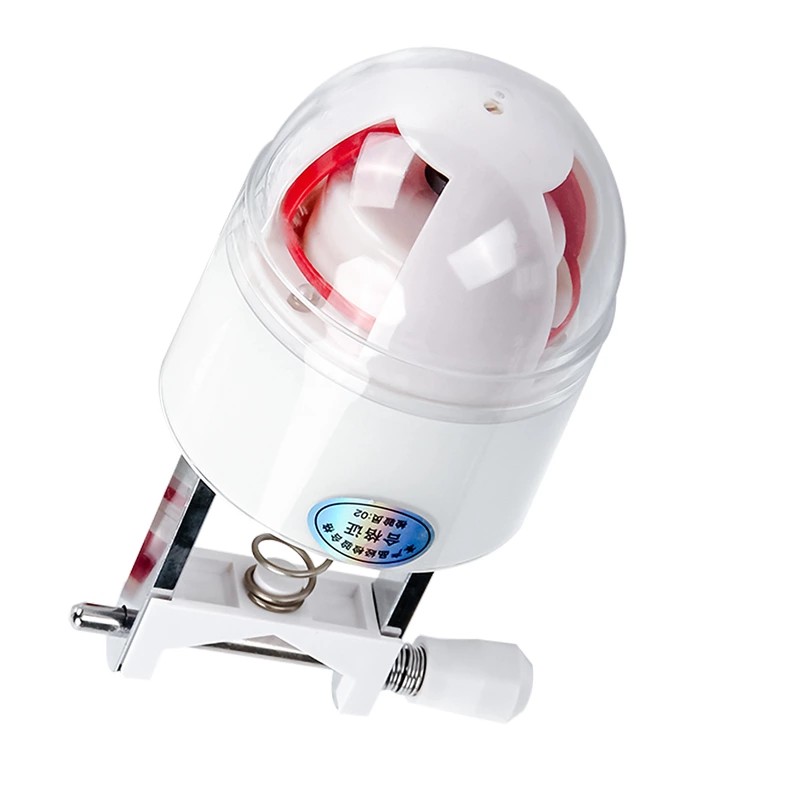

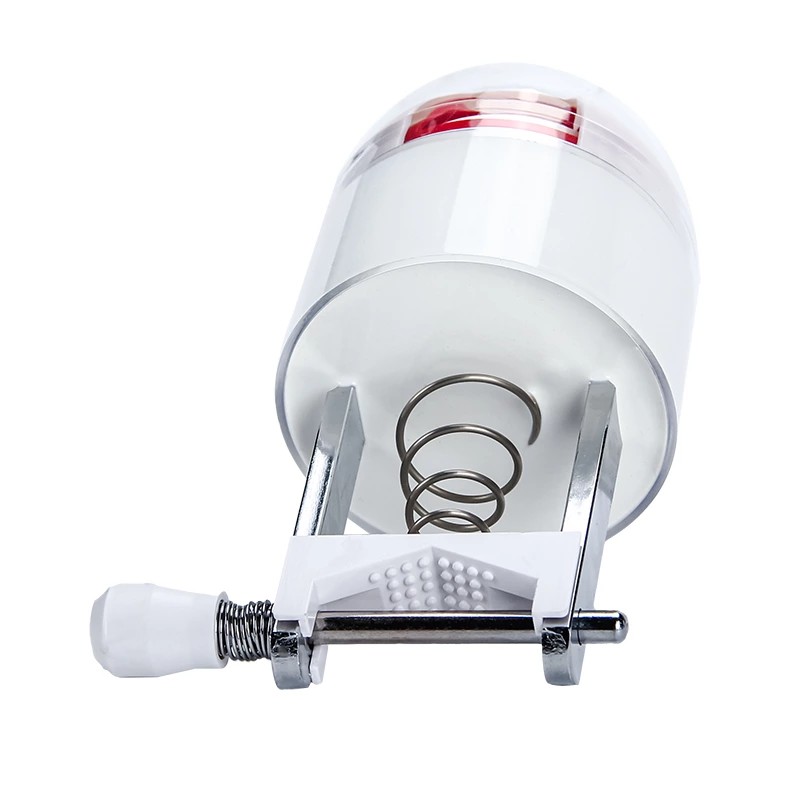

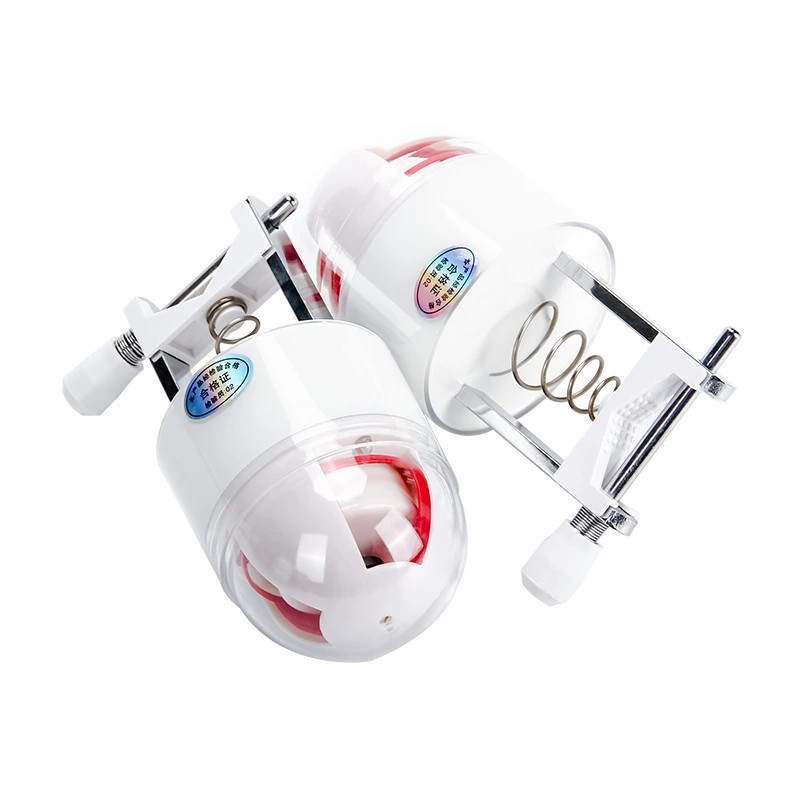

Penunjuk Kerosakan Overhed Boleh Tarik JDX Grounding Locator

Sebagai pengilang profesional di China, Penunjuk Kerosakan Overhed Boleh Tarik Berkualiti tinggi Comewill JDX Grounding Locator menggunakan aruhan elektromagnet bukan sentuhan sebagai prinsip pengesanannya, memberikan petunjuk visual yang jelas tentang kerosakan litar pintas melalui tanda flip-up merah. Cangkang peranti dirawat dengan bahan anti-penuaan, dan paparan menggunakan bahan pendarfluor, memastikan penglihatan yang jelas walaupun pada waktu malam. Bagi pelanggan yang memerlukan inventori berterusan atau parameter tersuai, produk berkualiti tinggi ini dibekalkan terus dari kilang pada harga rendah yang kompetitif, membantu pasukan penyelenggaraan memendekkan masa lokasi kerosakan.

Penunjuk Kerosakan Overhed Boleh Tarik JDX Grounding Locator ialah peranti lokasi kerosakan yang dibangunkan oleh Comewill untuk talian pengagihan kuasa atas. Peranti ini memantau perubahan arus talian menggunakan aruhan elektromagnet. Apabila kerosakan litar pintas berlaku, ia mengaktifkan mekanisme flip-up mekanikal untuk memaparkan penunjuk kerosakan merah. Strukturnya menggunakan proses pengacuan sekeping digabungkan dengan teknologi rawatan permukaan nano, memberikan ciri anti-kotoran dan anti-penuaan, menjadikannya sesuai untuk operasi jangka panjang dalam talian atas luar.

Prinsip Kerja Teras

1. Logik Pengesanan Kesalahan

Penunjuk Kerosakan Overhed Boleh Tarik JDX Grounding Locator mengesan kerosakan berdasarkan perubahan mendadak dalam arus semasa litar pintas. Apabila kerosakan litar pintas berlaku, arus kerosakan mengalir melalui titik pemasangan. Elemen pengesanan semasa di dalam peranti merasakan perubahan mendadak dalam arus, dan pada masa yang sama, tindakan perlindungan seterusnya menyebabkan talian kehilangan kuasa. Kedua-dua syarat ini bersama-sama membentuk asas untuk tindakan itu.

Penunjuk kerosakan JDX, dipasang pada talian atas, berfungsi dengan mengesan arus talian menggunakan aruhan elektromagnet. Di bawah keadaan operasi biasa, peranti berada dalam mod siap sedia berkuasa rendah; apabila arus litar pintas melalui, isyarat teraruh melebihi ambang pratetap, mencetuskan mekanisme pemacu.

2. Kaedah Lokasi Kerosakan

Dalam pemeriksaan sebenar, berbilang penunjuk JDX dipasang pada selang waktu sepanjang talian. Apabila kerosakan berlaku, semua penunjuk dari bahagian bekalan kuasa ke titik kerosakan akan bertukar merah, manakala penunjuk di belakang titik kerosakan kekal putih. Pemeriksa hanya perlu memerhati status penunjuk di sepanjang laluan; bahagian antara penunjuk merah terakhir dan penunjuk putih pertama ialah lokasi kerosakan. Kaedah ini mengurangkan beban kerja pemeriksaan talian penuh tradisional kepada pemeriksaan bahagian tempatan, meningkatkan kecekapan lokasi kerosakan dengan ketara.

3. Tetapkan Semula Mekanisme

Selepas kerosakan dibersihkan dan kuasa dipulihkan, peralatan diset semula secara automatik selepas masa pratetap. Penunjuk Kerosakan Overhed Boleh Tarik JDX Grounding Locator menawarkan masa tetapan semula yang boleh dipilih selama 6, 12, 24, dan 36 jam untuk menyesuaikan diri dengan keperluan operasi talian yang berbeza, menghapuskan keperluan untuk tetapan semula manual oleh kakitangan yang memanjat tiang.

Struktur Produk dan Ciri Bahan

1. Bahan Cangkang

Penunjuk Kerosakan Atas Kepala Boleh Tarik JDX Grounding Locator dibentuk dalam satu bahagian menggunakan bahan aeroangkasa berkekuatan tinggi dan teknologi nano. Cangkang mempunyai ciri-ciri berikut:

Ketelusan tinggi: Memudahkan pemerhatian status flip-up dalaman

Rintangan kotoran: Kotoran tidak mudah melekat pada permukaan

Rintangan penuaan: Tidak menjadi rapuh di bawah pendedahan matahari luar yang berpanjangan

Bebas penyelenggaraan: Tidak memerlukan penyelenggaraan tambahan sepanjang jangka hayatnya yang direka bentuk

2. Komposisi Komponen Teras

3. Kaedah Paparan

Penunjuk Kerosakan Atas Kepala Boleh Tarik JDX Grounding Locator menggunakan paparan flip-top mekanikal. Ia berwarna putih dalam operasi biasa dan bertukar merah apabila dibalikkan ke atas untuk menunjukkan kerosakan. Bahagian merah disalut dengan bahan pendarfluor, menjadikannya sangat kelihatan dalam cahaya semula jadi dan masih boleh dikenal pasti pada waktu malam atau dalam keadaan cahaya malap. Sebagai pengeluar, Comewill mengutamakan rintangan cuaca dalam pemilihan bahan paparannya, memastikan komponen berputar tidak pudar atau berubah bentuk di bawah pendedahan UV jangka panjang.

Senario Pemasangan & Kaedah Penderiaan: Selamat & Serbaguna

Penunjuk ini agak fleksibel apabila ia datang ke tempat mereka boleh pergi. Kami memasangnya pada talian atas (yang pada tiang utiliti), kabel atas, kabel bawah tanah (yang tertimbus di bawah bandar), dan juga pada bar bas di dalam kabinet suis. Pada asasnya, di mana-mana sahaja kerosakan litar pintas mungkin muncul dalam sistem pengedaran.
Oleh kerana ia digunakan di banyak tempat yang berbeza, kaedah penderiaannya direka bentuk untuk selamat — tiada sentuhan langsung dengan bahagian hidup. Untuk pengesanan voltan, mereka merasakan kecerunan potensi medan elektrik spatial di sekeliling talian. Untuk pengesanan semasa, mereka menggunakan aruhan elektromagnet — seperti cara pengubah berfungsi. Reka bentuk bukan hubungan ini adalah penukar permainan: ia memastikan peranti (dan kami) selamat daripada voltan tinggi, dan memudahkan pemasangan. Kami tidak perlu memotong talian atau mematikan kuasa untuk memasangnya — cuma ketatkan dan pergi.

PRINSIP OPERASI

Prinsip pengesanan litar pintas:
Berdasarkan ciri-ciri fenomena litar pintas, perubahan mendadak arus semasa litar pintas disertai dengan kegagalan kuasa peranti perlindungan digunakan sebagai kriteria tindakan. Kaedah tafsiran untuk rajah petunjuk kerosakan adalah seperti berikut: Apabila lampu penunjuk 2, 5, dan 8 fasa A baris 2, tiada lampu penunjuk pada fasa B, lampu penunjuk 3, 6, dan 9 fasa C semuanya bertukar merah, manakala lampu penunjuk 11 dan 12 kekal putih, ia boleh ditentukan bahawa gangguan litar pintas telah berlaku pada garisan keluar itu.

PARAMETER TEKNIKAL
