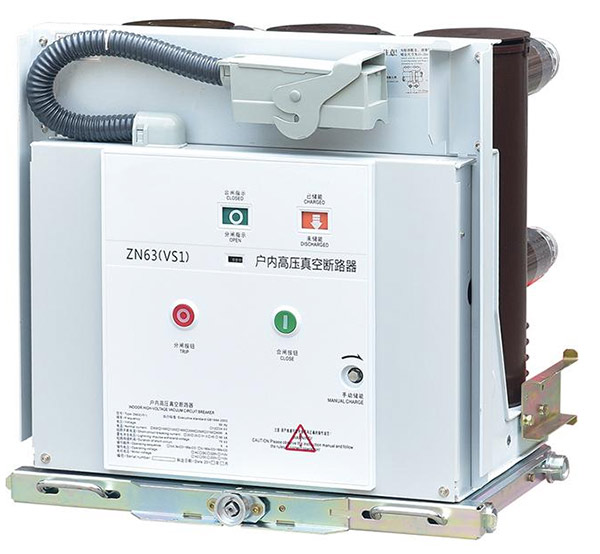

Pemutus Litar Vakumteknologi telah menjadi penyelesaian pensuisan yang penting untuk pengagihan kuasa voltan sederhana kerana ia menggabungkan gangguan arka vakum dengan struktur mekanikal padat dan operasi elektrik terkawal. Apabila sesentuh berpisah di dalam pencelah vakum tertutup, arka terganggu melalui proses yang secara asasnya berbeza daripada gangguan litar udara, minyak atau gas. Seni bina ini boleh menyokong pembersihan kerosakan pantas, mengurangkan servis rutin kebuk gangguan, pembinaan suis padat, dan penukaran berulang di bawah keadaan operasi yang ditetapkan. Walau bagaimanapun, prestasi pemutus tidak boleh dinilai dengan medium pencelahnya sahaja. Voltan berkadar, arus undian, keupayaan litar pintas, aras penebat, sistem sesentuh, mekanisme pengendalian, geganti perlindungan, voltan kawalan, persekitaran pemasangan, ketahanan mekanikal dan keperluan ujian yang berkenaan semuanya menyumbang kepada sistem akhir. Memahami hubungan ini adalah penting untuk jurutera, pengilang suis, utiliti, kemudahan industri, projek tenaga boleh diperbaharui dan pengguna voltan sederhana yang lain.
Jadual Kandungan
Klik mana-mana topik untuk melompat terus ke bahagian tersebut.
- 1. Mengapa Pensuisan Voltan Sederhana Memerlukan Perlindungan Khusus?
- 2. Bagaimana Gangguan Arka Vakum Berfungsi?
- 3. Apakah Komponen Utama Pemutus?
- 4. Bagaimanakah Pemilihan Voltan Terkadar dan Pengaruh Arus?
- 5. Mengapa Keupayaan Litar pintas dan Kelajuan Gangguan Penting?
- 6. Bagaimanakah Mekanisme Pengendalian Mempengaruhi Prestasi?
- 7. Apakah Perbezaan Antara Reka Bentuk Dalaman dan Luaran?
- 8. Bagaimanakah Pemutus Vakum Berbanding Dengan Teknologi Gangguan Lain?
- 9. Bagaimanakah Pemutus Berfungsi Dengan Geganti dan Penderia Perlindungan?
- 10. Aplikasi manakah yang menggunakan teknologi pensuisan ini?
- 11. Apakah Kesilapan Pemilihan dan Pemasangan Biasa yang Perlu Dielakkan?
- 12. Bagaimanakah Ujian dan Standard Dinilai?
- 13. Apakah yang Perlu Disertakan dalam Spesifikasi Teknikal Profesional?
- 14. Soalan Lazim
Mengapa Pensuisan Voltan Sederhana Memerlukan Perlindungan Khusus?
Sistem elektrik voltan sederhana beroperasi pada paras voltan yang memerlukan peralatan pensuisan dan perlindungan yang diselaraskan dengan teliti. Peranti pensuisan mesti bukan sahaja membawa arus beban biasa tetapi juga bertindak balas dengan betul apabila rangkaian mengalami kerosakan.
Rangkaian pengedaran elektrik secara rutin menyambungkan transformer, motor, penjana, penyuap industri, talian utiliti, sumber tenaga boleh diperbaharui dan beban lain. Dalam keadaan biasa, arus mengalir secara berterusan melalui konduktor dan peralatan pensuisan. Semasa litar pintas, bagaimanapun, arus boleh meningkat secara mendadak dan menjana tegasan haba dan elektrodinamik yang besar.
Pemutus litar menyediakan kaedah terkawal untuk mengganggu arus itu. Operasinya perlu diselaraskan dengan geganti perlindungan, pengubah arus, pengubah voltan, litar kawalan, dan falsafah perlindungan keseluruhan rangkaian elektrik.
Medium gangguan amat penting. Dari segi sejarah, pemutus litar telah menggunakan beberapa kaedah untuk mengawal arka yang terbentuk apabila sesentuh berpisah. Udara, minyak, dan pelbagai gas semuanya telah digunakan dalam peralatan generasi yang berbeza. Teknologi vakum menyediakan pendekatan lain di mana proses gangguan arka utama berlaku di dalam pencelah vakum yang dimeterai.
Pemutus boleh menyambung atau memutuskan litar elektrik yang ditentukan di bawah keadaan operasi yang dinilai.
Apabila sistem perlindungan mengesan kerosakan, pemutus boleh membuka dan mengganggu arus dalam keupayaan mengganggu yang ditentukan.
Apabila disepadukan ke dalam seni bina suis yang sesuai, pemutus boleh mengambil bahagian dalam prosedur pengasingan dan penyelenggaraan yang ditentukan.
Operasi pemutus berfungsi dengan peranti penderiaan dan perlindungan untuk mengasingkan kerosakan sambil mengekalkan struktur pengedaran yang dimaksudkan.
Oleh itu, fungsi pemutus harus dipertimbangkan pada peringkat sistem. Penilaian gangguan yang tinggi tidak dapat mengimbangi tetapan perlindungan yang salah. Pemutus yang direka dengan baik tidak boleh mengimbangi penamatan kabel yang tidak mencukupi. Pengawal yang canggih tidak boleh membetulkan mekanisme mekanikal yang tidak diselenggara dengan betul.
Kejuruteraan suis yang baik menghubungkan elemen ini. Pemutus, bar bas, penyuap, geganti perlindungan, pengubah instrumen, kuasa kawalan, interlock dan kepungan mestilah dinyatakan di sekeliling sistem elektrik yang sama.
Mengapa gangguan kerosakan berbeza daripada pensuisan biasa
Membuka litar dalam keadaan beban biasa dan membersihkan litar pintas bukanlah operasi yang setara. Semasa kerosakan, arus boleh menjadi lebih besar, dan tenaga elektrik yang berkaitan dengan kerosakan adalah penting.
Oleh itu, pemutus mesti mampu mengganggu arus pada voltan dan keadaan sistem yang ia direka bentuk. Proses gangguan juga mesti berlaku dengan cukup cepat untuk melindungi peralatan yang disambungkan dan mengekalkan koordinasi perlindungan yang dimaksudkan.
Ini menjadikan teknologi gangguan sebagai keputusan kejuruteraan asas dan bukannya ciri produk kosmetik.
Bagaimana Gangguan Arka Vakum Berfungsi?
Ciri yang menentukan gangguan vakum ialah penggunaan pencelah vakum yang dimeterai sebagai ruang pemadam arka. Pengganggu mengandungi sesentuh elektrik tetap dan bergerak yang disertakan dalam persekitaran vakum terkawal.
Apabila sesentuh ditutup, arus mengalir melalui permukaan sesentuh. Apabila mekanisme pengendalian mengarahkan pemutus untuk dibuka, sesentuh bergerak memisahkan daripada sesentuh tetap. Apabila permukaan sentuhan terpisah, arka elektrik boleh terbentuk di antara mereka.
Tidak seperti arka di udara, pencelah vakum tidak menyediakan medium gas yang besar untuk mengekalkan laluan terion konvensional. Oleh itu, proses gangguan dikawal sebahagian besarnya oleh wap logam yang dihasilkan daripada bahan sentuhan semasa peristiwa pemisahan.
Pemisahan kenalan
Pergerakan pembukaan mesti dikawal dengan tepat. Halaju sentuhan, perjalanan sentuhan, tekanan sentuhan, dan hubungan mekanikal antara sentuhan bergerak dan mekanisme pengendalian semuanya mempengaruhi prestasi.
Sesentuh memerlukan pergerakan yang mencukupi untuk mewujudkan jarak dielektrik yang diperlukan selepas gangguan semasa. Oleh itu, mekanisme mekanikal perlu menyediakan perjalanan yang konsisten sepanjang operasi berulang.
Tingkah laku wap logam
Semasa arka, bahan daripada sesentuh boleh membentuk wap logam. Wap ini menyediakan medium pengalir sementara yang menyokong arka. Apabila arus menghampiri sifar arus semula jadi dalam litar arus ulang-alik, arka boleh padam dan wap logam cepat terpeluwap.
Penyalah kemudian mesti memulihkan kekuatan dielektrik yang mencukupi antara sesentuh yang dipisahkan untuk menahan voltan pemulihan elektrik.
Bahan kenalan
Bahan sentuhan adalah bahagian penting dalam reka bentuk pencelah vakum. Ia perlu menyokong pembawaan arus, gangguan arka, rintangan terhadap hakisan, dan pemulihan dielektrik.
Reka bentuk pencelah yang berbeza menggunakan aloi dan geometri sentuhan khusus untuk mengawal pengedaran arus dan kesan magnet semasa gangguan.
Perisai
Wap logam yang dihasilkan semasa gangguan boleh memendap pada permukaan sekeliling. Struktur pelindung di dalam pencelah membantu mengawal ke mana bahan ini bergerak dan membantu mengekalkan pengagihan medan elektrik yang diperlukan.
| Peringkat Gangguan | Apa yang Berlaku | Keperluan Reka Bentuk |
|---|---|---|
| Kenalan tertutup | Arus mengalir melalui sistem sesentuh | Rintangan sentuhan rendah dan tekanan sentuhan yang boleh dipercayai |
| Pembukaan kenalan | Kenalan mula terpisah dan arka boleh terbentuk | Kelajuan pembukaan terkawal dan geometri sentuhan |
| Tempoh arka | Wap logam menyokong pengaliran elektrik | Tingkah laku arka terkawal dan hakisan sentuhan |
| Sifar semasa | Arus ulang alik mencapai titik sifar semula jadi | Pemulihan dielektrik yang cepat |
| Selepas gangguan | Sesentuh yang dipisahkan menahan voltan pemulihan | Penebat stabil antara sesentuh |
Mengapa pencelah yang dimeterai itu penting
Pengganggu vakum adalah komponen yang dimeterai. Persekitaran dalamannya ditubuhkan semasa pembuatan dan dikekalkan sepanjang hayat perkhidmatan yang dimaksudkan.
Ini berbeza daripada sistem yang bergantung pada isipadu cecair atau gas yang besar sebagai medium gangguan utama. Pengganggu vakum boleh dibungkus ke dalam pemasangan yang agak padat dan disepadukan ke dalam suis dalam beberapa cara.
Walau bagaimanapun, pencelah yang dimeterai tidak bermakna keseluruhan pemutus adalah bebas penyelenggaraan. Mekanisme pengendalian, penebat luaran, terminal, litar kawalan, galas, pautan, dan antara muka gear suis masih memerlukan pemeriksaan dan penyelenggaraan yang sesuai.
Oleh itu gangguan vakum harus difahami sebagai salah satu bahagian seni bina pemutus. Keberkesanannya bergantung pada reka bentuk sentuhan, pembinaan pencelah, pergerakan mekanikal, pemulihan penebat, dan penyelarasan dengan sistem perlindungan.
Apakah Komponen Utama Pemutus?
Pemutus voltan sederhana moden mengandungi beberapa pemasangan berfungsi. Setiap satu menyumbang kepada sama ada laluan semasa, proses gangguan, operasi mekanikal, sistem penebat, antara muka kawalan atau struktur pemasangan.
Pengganggu vakum
Pengganggu vakum mengandungi sesentuh tetap, sesentuh bergerak, rod sesentuh, elemen pelindung dalaman dan penutup tertutup. Ia adalah bahagian yang bertanggungjawab untuk mengganggu arus dalam persekitaran vakum.
Ketepatan dimensi dan pembinaan dalamannya adalah kritikal kerana jurang sentuhan, penjajaran, tekanan sentuhan dan geometri dielektrik mesti kekal dalam had reka bentuk yang dimaksudkan.
Mekanisme operasi
Mekanisme operasi menukarkan tenaga mekanikal yang disimpan atau dibekalkan kepada pergerakan sentuhan. Mekanisme kendalian spring digunakan secara meluas dalam aplikasi voltan sederhana, manakala sistem pengendalian elektromagnet tersedia dalam reka bentuk tertentu.
Mekanisme mesti membuka dan menutup pencelah dengan masa dan perjalanan yang konsisten. Ia juga perlu mengekalkan daya sentuhan yang diperlukan dalam kedudukan tertutup.
Penyokong penebat
Penebat menyokong komponen bertenaga secara fizikal yang berasingan daripada kepungan yang dibumikan dan struktur sekeliling. Mereka juga membantu mengekalkan kelegaan yang diperlukan dan kestabilan mekanikal.
Terminal dan laluan semasa
Terminal utama menyambungkan pemutus ke rangkaian elektrik hulu dan hilir. Reka bentuk mereka menentukan cara antara muka pemutus dengan bar bas, sambungan kabel atau komponen suis lain.
Sistem kedudukan dan petunjuk
Dalam kebanyakan pemasangan suis, penunjuk mekanikal menunjukkan sama ada pemutus terbuka, tertutup atau dalam kedudukan lain yang ditentukan. Ini boleh menjadi penting terutamanya untuk peralatan boleh ditarik balik.
Litar kawalan dan tambahan
Sesentuh tambahan, gegelung trip, gegelung penutup, pemacu motor, suis kedudukan dan litar lain membolehkan pemutus berkomunikasi dengan peralatan perlindungan dan kawalan.
| Komponen | Fungsi Utama | Pertimbangan Kejuruteraan Utama |
|---|---|---|
| Pengganggu vakum | Gangguan arka | Reka bentuk kenalan, integriti vakum, pemulihan dielektrik |
| Mekanisme operasi | Pembukaan dan penutup kenalan | Kelajuan, perjalanan, daya, konsistensi, ketahanan |
| Penyokong penebat | Pemisahan elektrik dan sokongan struktur | Prestasi dielektrik dan kekuatan mekanikal |
| Terminal utama | Sambungkan pemutus kepada litar kuasa | Kapasiti semasa, geometri sambungan, kenaikan suhu |
| Kenalan bantu | Maklum balas status dan kawalan | Kebolehpercayaan kenalan dan keserasian litar |
| Litar perjalanan dan tutup | Penggerak elektrik | Kawalan voltan, pemasaan, koordinasi perlindungan |
Penyegerakan mekanikal
Pemutus tiga fasa memerlukan kenalan untuk beroperasi dengan cara yang diselaraskan. Mekanisme memindahkan pergerakan ke kutub individu supaya fasa membuka dan menutup dalam hubungan pemasaan yang diperlukan.
Variasi masa yang berlebihan boleh mempengaruhi prestasi pensuisan, jadi pelarasan dan pemeriksaan mekanisme adalah bahagian penting dalam kawalan kualiti dan penyelenggaraan.
Mengapa penyepaduan komponen penting
Pengganggu yang berkualiti tinggi tidak dapat mengimbangi penjajaran mekanisme yang lemah. Penebat yang kuat tidak dapat mengimbangi sambungan terminal yang direka bentuk dengan salah. Geganti yang tepat tidak dapat mengimbangi pendawaian kawalan yang tidak mencukupi.
Oleh itu, prestasi pemutus yang boleh dipercayai bergantung pada interaksi semua komponen ini.
Bagaimanakah Pemilihan Voltan Terkadar dan Pengaruh Arus?
Voltan dan arus terkadar mewujudkan sampul operasi elektrik asas pemutus. Ia adalah antara spesifikasi pertama yang dikaji oleh jurutera, tetapi ia hanya sebahagian daripada penilaian teknikal yang lengkap.
Voltan terkadar
Voltan undian mesti sepadan dengan sistem elektrik di mana pemutus akan beroperasi. Sistem penebat juga mesti direka bentuk untuk frekuensi kuasa yang berkaitan dan tegasan voltan sementara.
Pemutus voltan sederhana boleh dihasilkan untuk kelas voltan yang berbeza. Keluarga produk mungkin termasuk peralatan sekitar 10 kV, 12 kV, 24 kV, 36 kV, atau penilaian lain yang ditentukan bergantung pada reka bentuk dan pasaran.
Pemilihan sebenar harus mengikut voltan nominal sistem dan piawaian yang berkenaan dan bukannya memilih penilaian yang tersedia seterusnya.
Nilai semasa
Arus berkadar mewakili arus berterusan yang boleh dibawa oleh pemutus dalam keadaan tertentu. Oleh itu, prestasi terma adalah penting kepada spesifikasi.
Sesentuh, terminal, konduktor, sambungan fleksibel, antara muka bar bas, dan pengudaraan penutup semuanya menyumbang kepada penjanaan dan pelesapan haba.
Kekerapan
Kekerapan kuasa mempengaruhi tingkah laku elektrik sistem gangguan dan peralatan perlindungan dan pengukuran yang berkaitan. Produk mungkin ditentukan untuk 50 Hz, 60 Hz atau frekuensi operasi yang ditentukan lain.
Tahap penebat
Penyelarasan penebat termasuk lebih daripada voltan operasi nominal. Peralatan mungkin perlu menahan frekuensi kuasa menahan keadaan voltan dan impuls yang ditakrifkan oleh keperluan reka bentuk yang berkenaan.
| Parameter | Apa Yang Ditakrifkannya | Mengapa Ia Penting |
|---|---|---|
| Voltan terkadar | Kelas voltan sistem elektrik | Menentukan keperluan penebat dan pensuisan |
| Nilai semasa | Keupayaan semasa berterusan | Menentukan keperluan haba dan konduktor |
| Kekerapan dinilai | Frekuensi operasi sistem kuasa | Memastikan keserasian dengan rangkaian elektrik |
| Tahap penebat | Dielektrik menahan keperluan | Menyokong koordinasi penebat |
| Penilaian litar pintas | Gangguan semasa kerosakan dan keupayaan menahan | Melindungi peralatan semasa kerosakan rangkaian |
Pertimbangan kenaikan suhu
Arus berterusan menghasilkan haba pada sesentuh elektrik dan konduktor. Oleh itu, keupayaan kenaikan suhu perlu dinilai bersama susunan kepungan.
Pemutus yang dipasang di dalam kepungan logam padat mungkin mengalami keadaan terma yang berbeza daripada pemutus yang sama dipasang dalam susunan pengudaraan yang lebih besar. Suhu ambien dan ketinggian pemasangan juga boleh menjejaskan prestasi terma.
Voltan sistem hanyalah titik permulaan
Dua pemutus boleh berkongsi penarafan voltan yang serupa tetapi berbeza dalam penarafan semasa, keupayaan litar pintas, mekanisme pengendalian, konfigurasi penebat, susunan terminal dan ketahanan mekanikal.
Oleh itu, spesifikasi profesional harus mengelak daripada mengurangkan pemilihan kepada satu nombor.
Mengapa Keupayaan Litar pintas dan Kelajuan Gangguan Penting?
Prestasi litar pintas adalah salah satu spesifikasi terpenting dalam pemilihan pemutus litar voltan sederhana. Sesar boleh menghasilkan arus yang sangat besar dan daya elektromekanikal yang tinggi dalam tempoh yang singkat.
Arus litar pintas
Arus kerosakan yang ada ditentukan oleh rangkaian elektrik, termasuk penjana, transformer, konduktor, dan galangan sistem. Seorang jurutera suis biasanya menentukan ini melalui kajian litar pintas.
Pemutus mesti mempunyai keupayaan gangguan yang sesuai dengan keadaan kerosakan yang dikira.
Arus pecah
Pemutus mesti mampu mengganggu arus litar pintas yang ditentukan pada voltan sistem terkadar. Proses gangguan perlu mengekalkan pemulihan dielektrik selepas arus telah dipadamkan.
Tahan sekejap
Pemasangan suis juga mungkin terdedah kepada arus kerosakan semasa sistem perlindungan membersihkan kejadian. Struktur mekanikal dan haba mesti menahan arus yang ditetapkan untuk tempoh yang berkenaan.
Puncak tahan
Nilai puncak arus kerosakan menghasilkan daya elektrodinamik pada konduktor dan komponen struktur. Reka bentuk mekanikal mesti mengambil kira tekanan ini.
Masa gangguan
Jumlah jujukan pembersihan kerosakan melibatkan beberapa peringkat: pengesanan kerosakan, keputusan geganti, penghantaran isyarat perjalanan, pergerakan mekanisme pengendalian, pemisahan sentuhan, gangguan arka dan pemulihan rangkaian.
Pemutus tidak bertindak secara bebas. Masa pembersihan lengkap bergantung pada geganti, litar kawalan, gegelung trip, mekanisme mekanikal, pergerakan sentuhan, dan sistem elektrik.
Geganti perlindungan mesti mengenal pasti kerosakan dan mengeluarkan arahan perjalanan dalam masa operasi yang direka bentuk.
Laluan elektrik antara geganti dan pemutus mesti memindahkan arahan perjalanan dengan betul.
Sistem mekanikal mesti menterjemah arahan elektrik ke dalam pergerakan sentuhan berulang.
Pengganggu mesti membersihkan arus dan memulihkan kekuatan dielektrik yang diperlukan.
Mengapa mengganggu perkara sederhana
Medium gangguan menentukan bagaimana arka berkelakuan semasa pemisahan sentuhan. Teknologi vakum menyediakan persekitaran tertutup terkawal dan menggunakan geometri sentuhan dan tingkah laku bahan untuk mencapai gangguan.
Ini boleh membenarkan dimensi pencelah padat dan ruang pencelah yang agak mudah jika dibandingkan dengan beberapa teknologi gangguan yang lebih lama.
Walau bagaimanapun, penarafan pemutus akhir masih bergantung pada reka bentuk yang lengkap. Teknologi vakum tidak bermakna setiap pemutus vakum boleh mengganggu sebarang arus kerosakan yang sewenang-wenangnya.
Oleh itu, pendekatan teknikal yang betul adalah bermula dengan tahap kerosakan sistem yang dikira dan kemudian mengesahkan keupayaan mengganggu dan menahan penarafan pemutus di bawah piawaian yang berkenaan.
Bagaimanakah Mekanisme Pengendalian Mempengaruhi Prestasi?
Mekanisme operasi menentukan seberapa cepat dan konsisten kenalan pemutus bergerak. Oleh kerana gangguan berlaku semasa urutan peristiwa mekanikal yang tepat, reka bentuk mekanisme adalah penting kepada prestasi.
Mekanisme operasi musim bunga
Mekanisme spring menyimpan tenaga mekanikal sebelum operasi penutupan atau pembukaan. Arahan kawalan elektrik membebaskan tenaga yang disimpan untuk menggerakkan sesentuh pemutus.
Seni bina ini digunakan secara meluas dalam suis voltan sederhana kerana mekanisme ini boleh menyediakan pergerakan sentuhan terkawal tanpa memerlukan bekalan elektrik berterusan semasa keseluruhan strok mekanikal.
Mekanisme elektromagnet
Sesetengah reka bentuk pemutus menggunakan sistem pengendalian elektromagnet untuk menjana pergerakan sentuhan. Mekanisme ini boleh memberikan ciri operasi yang berbeza dan boleh dipilih mengikut keperluan seni bina pemutus dan kawalan tertentu.
Operasi penutupan
Semasa penutupan, mekanisme mesti membawa kenalan bersama-sama dengan kelajuan yang sesuai dan daya sentuhan akhir. Tingkah laku penutupan yang stabil membantu mengurangkan kesan mekanikal dan memastikan pengaliran arus yang betul.
Operasi pembukaan
Pukulan pembukaan mestilah cukup pantas dan cukup konsisten untuk menyokong proses gangguan yang dimaksudkan. Jarak dan halaju pemisahan kenalan adalah penting kerana pencelah perlu mewujudkan keadaan dielektrik yang betul berikutan gangguan semasa.
Penyimpanan tenaga
Mekanisme biasanya termasuk penunjuk storan tenaga atau sistem pengecasan dikendalikan motor. Sistem kawalan boleh menentukan sama ada mekanisme mempunyai tenaga yang mencukupi untuk operasi seterusnya.
Ketahanan mekanikal
Operasi berulang menyebabkan kehausan pada spring, aci, bearing, penyambung, selak dan suis tambahan. Ujian ketahanan mekanikal membantu menentukan sama ada mekanisme boleh melengkapkan bilangan operasi yang ditentukan tanpa kemerosotan yang tidak boleh diterima.
| Kawasan Mekanisme | Kelakuan yang Diperlukan | Kebimbangan Kemungkinan Gagal |
|---|---|---|
| Penyimpanan tenaga | Persediaan yang boleh dipercayai untuk operasi | Masalah pengecasan atau motor tidak lengkap |
| Membuka pemacu | Pemisahan sentuhan pantas yang konsisten | Pergerakan perlahan, haus, halangan mekanikal |
| Menutup pemanduan | Penglibatan hubungan terkawal | Kesan yang berlebihan atau penutupan yang tidak lengkap |
| Selak | Kedudukan hubungan selamat | Pelarasan selak yang salah atau haus |
| Suis tambahan | Maklum balas kedudukan yang tepat | Petunjuk yang salah atau degradasi sentuhan |
Masa mekanikal penting
Untuk pemutus tiga fasa, operasi tiga kutub mesti kekal dalam hubungan masa yang ditentukan. Variasi kutub ke kutub yang berlebihan boleh menjejaskan tingkah laku pensuisan dan harus dikawal semasa pembuatan dan penyelenggaraan.
Penyelenggaraan mekanisme
Pengganggu yang dimeterai mungkin memerlukan servis terhad semasa hayat perkhidmatan yang dimaksudkan, tetapi mekanismenya adalah luaran dan mekanikal. Pemeriksaan penyambung, pelinciran jika dinyatakan, pengikat, spring, bearing dan sesentuh tambahan kekal penting.
Pelan penyelenggaraan hendaklah mengikut arahan teknikal pengilang dan tugas pensuisan sebenar pemasangan.
Apakah Perbezaan Antara Reka Bentuk Dalaman dan Luaran?
Pemutus dalaman dan luaran boleh menggunakan prinsip gangguan asas yang sama sambil mempunyai keperluan mekanikal dan persekitaran yang sangat berbeza.
Pemutus dalaman
Pemutus dalaman biasanya dipasang dalam kabinet suis atau bilik elektrik. Persekitaran sekeliling mereka mungkin lebih terkawal, membenarkan penebat padat dan susunan kepungan.
Reka bentuk dalaman sering muncul sebagai unit boleh ditarik balik atau pemasangan tetap dalam suis bersalut logam. Susunan tepat bergantung pada seni bina panel.
Pemutus luar
Peralatan luar mesti bertolak ansur dengan hujan, kelembapan, perubahan suhu, cahaya matahari, pencemaran, habuk, angin dan tekanan alam sekitar yang lain.
Oleh itu, produk luar memerlukan pengedap kandang yang sesuai, penebat luaran, pemilihan bahan, perlindungan permukaan dan mekanisme tahan cuaca.
Penebat komposit
Pemutus luar boleh menggunakan bahan penebat komposit seperti getah silikon atau komponen berasaskan epoksi bergantung pada seni bina produk. Bahan ini boleh menyokong prestasi penebat dalam keadaan persekitaran yang berubah-ubah apabila direka dengan betul.
Pemasangan tiang
Beberapa pemutus pengedaran luar direka untuk pemasangan tiang. Konfigurasi ini boleh memudahkan penyepaduan ke dalam rangkaian pengedaran overhed dan membenarkan peranti pensuisan menduduki jejak yang agak kecil.
Pemasangan pencawang
Pemutus pencawang boleh dipasang pada struktur atau dalam pemasangan suis luar. Sambungannya kepada bar bas, pengubah arus, pengubah voltan, penangkap lonjakan dan sistem pembumian perlu diselaraskan.
| Jenis Pemasangan | Persekitaran Biasa | Fokus Reka Bentuk Utama |
|---|---|---|
| Alat suis dalaman | Bilik elektrik dan kabinet tertutup | Kekompakan, integrasi petak, akses perkhidmatan |
| Pengedaran luar | Rangkaian terbuka | Rintangan cuaca dan prestasi penebat |
| Dipasang pada tiang | Sistem pengagihan overhed | Berat, struktur pelekap, operasi jauh |
| Pencawang luar | Utiliti dan pencawang perindustrian | Ketahanan alam sekitar, penyepaduan busbar, penyelarasan penebat |
Faktor persekitaran
Suhu, ketinggian, pencemaran, kelembapan, pendedahan garam dan sinaran ultraungu semuanya boleh menjejaskan pemilihan peralatan.
Sebagai contoh, altitud tinggi boleh mempengaruhi prestasi dielektrik penebat udara, manakala pencemaran yang teruk boleh menjejaskan permukaan penebat luaran. Persekitaran pantai boleh meningkatkan pendedahan kakisan, terutamanya di sekitar struktur dan sambungan logam.
Dalaman tidak bermakna bebas penyelenggaraan
Peralatan dalaman dilindungi daripada cuaca langsung, tetapi habuk, pemeluwapan, kitaran suhu, dan haus mekanikal masih boleh menjejaskan mekanisme dan sambungan elektrik.
Oleh itu, perlindungan alam sekitar harus dinilai secara realistik dan bukannya mengandaikan bahawa peralatan dalaman beroperasi dalam keadaan yang ideal.
Bagaimanakah Pemutus Vakum Berbanding Dengan Teknologi Gangguan Lain?
Memahami perbezaan antara teknologi gangguan membantu jurutera membuat keputusan teknikal termaklum. Setiap teknologi mempunyai ciri elektrik, mekanikal, alam sekitar dan penyelenggaraannya sendiri.
Gangguan udara
Gangguan litar udara menggunakan udara sebagai medium arka. Dari segi sejarah, sistem udara telah digunakan merentasi banyak kelas voltan. Reka bentuk mereka boleh melibatkan pelongsor arka, letupan magnet, atau kaedah lain untuk mengawal arka.
Pada voltan sederhana, gangguan vakum padat boleh menawarkan seni bina fizikal yang berbeza dengan meletakkan proses gangguan di dalam ruang tertutup.
Gangguan minyak
Pemutus litar minyak menggunakan minyak penebat sebagai medium penebat dan sebagai sebahagian daripada proses pemadaman arka. Pemasangan lama mungkin masih mengandungi peralatan sedemikian, tetapi pemasangan voltan sederhana moden sering menggunakan teknologi alternatif.
Sistem minyak memerlukan perhatian terhadap keadaan minyak, pembendungan, kebocoran, pencemaran dan isu penyelenggaraan yang berkaitan.
Gangguan SF6
Gas SF6 secara sejarah telah digunakan dalam peralatan penebat gas dan pemutus litar gas kerana ciri penebat elektrik dan pemadam arkanya. Walau bagaimanapun, pertimbangan alam sekitar telah menggalakkan pembangunan dan penggunaan teknologi alternatif dalam aplikasi yang sesuai.
Gangguan vakum
Gangguan vakum menggunakan ruang vakum yang tertutup. Elemen pengganggu yang padat dan kekurangan minyak penebat di dalam pencelah adalah ciri penting teknologi.
| Teknologi | Sederhana Arka | Pertimbangan Biasa |
|---|---|---|
| Udara | Udara | Struktur kawalan arka dan keperluan penebat fizikal |
| Minyak | Minyak penebat | Keadaan minyak, pembendungan, penyelenggaraan |
| gas SF6 | SF6 | Pengedap gas, pengendalian, pertimbangan alam sekitar |
| vakum | Vakum dengan tingkah laku arka wap logam | Reka bentuk pencelah, bahan sentuhan, prestasi mekanisme |
Mengapa teknologi vakum digunakan secara meluas dalam voltan sederhana
Gangguan vakum boleh menyediakan pencelah padat, kepupusan arka cepat, dan persekitaran mengganggu yang tertutup. Ciri-ciri ini sesuai dengan suis voltan sederhana dalaman dan banyak aplikasi pengedaran luaran.
Teknologi ini juga serasi dengan mekanisme pemutus moden dan sistem perlindungan digital.
Pemilihan teknologi harus kekal khusus aplikasi
Secara teknikalnya tidak tepat untuk mengisytiharkan satu medium gangguan secara universal lebih unggul. Pendekatan yang betul ialah membandingkan keperluan rangkaian elektrik, ruang pemasangan yang tersedia, keadaan persekitaran, tugas operasi, seni bina perlindungan, piawaian yang berkenaan dan strategi penyelenggaraan.
Teknologi yang sesuai adalah yang memenuhi set lengkap keperluan.
Bagaimanakah Pemutus Berfungsi Dengan Geganti dan Penderia Perlindungan?
Pemutus litar jarang beroperasi bersendirian. Tindakan perjalanan dan penutupannya biasanya diselaraskan dengan sistem perlindungan yang mengukur keadaan elektrik dan menentukan apabila tindakan pensuisan diperlukan.
Transformer semasa
Transformer semasa menyediakan maklumat semasa berskala kepada geganti perlindungan dan meter. Nisbah dan ciri ketepatan mereka perlu sepadan dengan skim perlindungan.
Transformer dan pemutus semasa membentuk sebahagian daripada rantaian pembersihan kerosakan yang sama. Jika konfigurasi atau pendawaian CT tidak betul, geganti mungkin tidak menerima isyarat yang dijangkakan.
Transformer voltan
Transformer voltan boleh memberikan maklumat voltan untuk perlindungan, pemeteran, penyegerakan dan kawalan. Bergantung pada fungsi perlindungan, geganti boleh menggunakan voltan bersama-sama arus untuk menentukan keadaan elektrik rangkaian.
Geganti perlindungan
Geganti perlindungan sentiasa menilai ukuran elektrik. Bergantung pada aplikasi, fungsi boleh termasuk arus lebih, kerosakan bumi, undervoltage, overvoltage, perlindungan arah, perlindungan motor, perlindungan pengubah atau fungsi khusus lain.
Litar perjalanan
Apabila geganti menentukan bahawa pemutus harus dibuka, ia menghantar arahan perjalanan melalui litar kawalan. Gegelung trip menggerakkan mekanisme, yang kemudiannya memisahkan kenalan.
Kawalan penutupan
Penutupan juga dikawal. Sistem ini mungkin termasuk kawalan penutupan tempatan dan jauh, interlock elektrik, fungsi penyegerakan dan isyarat permisif.
| Elemen Sistem | Fungsi | Hubungan dengan Pemecah |
|---|---|---|
| Pengubah arus | Mengukur arus | Menyediakan perlindungan dan input pemeteran |
| Pengubah voltan | Mengukur voltan | Menyediakan maklumat voltan untuk perlindungan dan kawalan |
| Relay perlindungan | Menilai keadaan elektrik | Mengeluarkan arahan perjalanan atau permisif |
| Gegelung perjalanan | Menukar arahan elektrik kepada tindakan mekanikal | Memulakan pembukaan pemutus |
| Sistem kawalan | Menyelia penukaran dan status | Menguruskan operasi setempat, jauh dan saling berkunci |
Saling mengunci
Saling kunci adalah ciri keselamatan yang penting. Saling kunci mekanikal atau elektrik boleh menghalang tindakan terpilih apabila peralatan berada dalam keadaan tidak sesuai.
Sebagai contoh, pemutus boleh ditarik balik mungkin tidak dibenarkan untuk bergerak antara kedudukan semasa ia ditutup. Suis pembumian mungkin dihalang daripada beroperasi semasa litar utama dihidupkan, bergantung pada seni bina sistem.
Pemantauan jauh
Pemasangan elektrik moden semakin menggunakan komunikasi digital untuk memantau kedudukan pemutus, status perjalanan, keadaan mekanisme dan parameter lain.
Maklumat jauh boleh meningkatkan kesedaran operasi, tetapi pemantauan digital tidak menggantikan prosedur keselamatan tempatan yang betul. Pasukan penyelenggaraan masih memerlukan pengasingan, pengesahan, pembumian dan amalan kerja yang ditentukan.
Aplikasi manakah yang menggunakan teknologi pensuisan ini?
Teknologi gangguan vakum digunakan merentasi banyak aplikasi voltan sederhana kerana bentuknya yang padat dan pencelah yang dimeterai sesuai dengan pelbagai seni bina pengedaran.
Digunakan untuk pensuisan penyuap, sambungan pengubah, bahagian bas dan perlindungan pengedaran dalam rangkaian utiliti.
Digunakan untuk penyuap voltan sederhana yang menyediakan motor, transformer, peralatan proses dan sistem pengedaran dalaman.
Menyokong sistem pengumpulan, sambungan pengubah, perlindungan penyuap, dan pensuisan terkawal dalam pemasangan solar dan angin.
Boleh digunakan pada rangkaian pengedaran voltan sederhana di mana peralatan mesti beroperasi dalam persekitaran industri yang menuntut.
Digunakan dalam bangunan besar dan kampus yang menerima bekalan elektrik voltan sederhana dan mengagihkan kuasa melalui transformer dan penyuap.
Boleh menyokong pengedaran elektrik untuk rel, transit, lapangan terbang dan infrastruktur lain yang memerlukan pensuisan voltan sederhana terkawal.
Pengagihan utiliti
Rangkaian utiliti menggunakan pemutus voltan sederhana untuk mengurus penyuap dan membahagikan litar pengedaran. Pemutus boleh mengasingkan penyuap yang rosak sambil membenarkan bahagian lain rangkaian kekal bertenaga apabila topologi rangkaian dan penyelarasan perlindungan membenarkan.
Konfigurasi pemasangan tiang luar boleh berguna dalam sistem pengagihan overhed, manakala pemutus suis dalaman kerap disepadukan ke dalam pencawang dan pemasangan pengedaran padat.
Pengedaran perindustrian
Loji industri boleh mempunyai berbilang motor voltan sederhana, transformer, talian proses dan beban elektrik yang besar. Perlindungan terpilih amat penting kerana tersandung bahagian pengedaran yang lebih besar yang tidak perlu boleh menjejaskan beberapa litar hiliran.
Oleh itu pemutus perlu berfungsi dengan skim perlindungan yang mencerminkan seni bina elektrik loji.
Perlindungan pengubah
Pemutus voltan sederhana boleh digunakan pada bahagian primer atau sekunder transformer bergantung pada reka bentuk rangkaian. Sistem perlindungan boleh menggabungkan lebihan arus, kerosakan bumi, suhu dan fungsi khusus pengubah lain.
Pensuisan motor
Motor besar boleh memerlukan pensuisan dan perlindungan voltan sederhana. Aplikasi motor membentangkan cabaran mereka sendiri kerana arus permulaan boleh jauh lebih tinggi daripada arus operasi biasa.
Oleh itu, pemutus dan geganti perlindungan mesti dipilih mengikut ciri permulaan motor dan keperluan perlindungan.
Sistem tenaga boleh diperbaharui
Projek suria dan angin selalunya mengandungi berbilang penyuap koleksi dan antara muka pengubah. Pemutus voltan sederhana boleh digunakan untuk menyambung dan mengasingkan bahagian rangkaian pengumpulan dan menyelaraskan perlindungan dengan peralatan penjanaan.
Infrastruktur kritikal
Hospital, pusat data, lapangan terbang, kemudahan rawatan air dan infrastruktur komunikasi boleh memerlukan sistem pengedaran voltan sederhana yang sangat diselaraskan. Pemilihan pemutus dalam persekitaran ini berkait rapat dengan redundansi, pemilihan perlindungan, prosedur penyelenggaraan dan kesinambungan operasi.
Dalam semua aplikasi ini, pemutus adalah sebahagian daripada seni bina elektrik yang lebih besar. Aplikasi ini menentukan voltan, arus, penarafan kerosakan, skim perlindungan, susunan kawalan, reka bentuk persekitaran dan strategi penyelenggaraan yang betul.
Apakah Kesilapan Pemilihan dan Pemasangan Biasa yang Perlu Dielakkan?
Banyak masalah pemutus boleh dikesan kembali kepada spesifikasi yang tidak lengkap atau andaian pemasangan. Ralat yang paling penting berlaku apabila jurutera menganggap pemutus sebagai komponen terpencil dan bukannya sebahagian daripada sistem perlindungan dan pengedaran yang lengkap.
- Memilih hanya dengan voltan:Arus yang dinilai, keupayaan kerosakan, penebat, mekanisme pengendalian dan persekitaran juga perlu dipadankan.
- Mengabaikan pengiraan litar pintas:Arus kerosakan yang ada hendaklah ditetapkan sebelum penarafan pemutus dimuktamadkan.
- Mengabaikan koordinasi perlindungan:Tetapan geganti dan prestasi pemutus mesti menyokong selektiviti yang diingini.
- Meremehkan ruang kabel:Penamatan kabel dan jejari lentur boleh mempengaruhi susunan suis praktikal.
- Menghadapi voltan kawalan:Litar trip dan tutup memerlukan kuasa tambahan yang sesuai.
- Mengabaikan interlock:Urutan operasi hendaklah disemak terhadap seni bina suis yang lengkap.
- Melangkau perancangan penyelenggaraan:Mekanisme, terminal, litar kawalan dan alat suis di sekeliling masih memerlukan pemeriksaan.
- Menggunakan dokumentasi yang tidak lengkap:Lukisan, gambar rajah pendawaian, data papan nama dan rekod ujian harus menerangkan konfigurasi yang sama.
Masalah "penarafan tertinggi sentiasa lebih baik".
Penarafan yang lebih tinggi bukanlah pilihan kejuruteraan yang betul secara automatik. Pemutus masih perlu memuatkan alat suis fizikal, susunan kabel, sistem perlindungan, voltan kawalan dan persekitaran pemasangan.
Pemilihan hendaklah berdasarkan keperluan yang dikira dan margin reka bentuk yang berkenaan.
Masalah "vakum bermakna bebas penyelenggaraan".
Pengganggu vakum dimeterai, tetapi pemutus mengandungi komponen mekanikal dan elektrik yang boleh mengalami haus. Spring, bearing, pautan, suis tambahan, litar trip, terminal dan penyambung kawalan semuanya kekal sebagai titik penyelenggaraan yang relevan.
Masalah "pemutus yang sama di mana-mana".
Bilik industri dalaman yang bersih dan pencawang luar pantai mewakili persekitaran yang sangat berbeza. Pembinaan fizikal yang sama tidak boleh diandaikan secara automatik sesuai dengan kedua-duanya.
Masalah "pemasangan kemudian".
Pemasangan pemutus, penamatan kabel, pendawaian kawalan, interlock, dan dimensi kepungan perlu dipertimbangkan semasa reka bentuk suis. Mengubah semula butiran ini selepas pembuatan boleh menjadi sukar.
Masalah "dokumen sekali".
Perubahan yang dibuat semasa projek harus ditunjukkan secara konsisten dalam gambar rajah satu baris, lukisan panel, skema pendawaian, tetapan perlindungan, bil bahan dan dokumen pentauliahan.
Bagaimanakah Ujian dan Standard Dinilai?
Pemutus litar voltan sederhana ialah peranti elektrik kritikal keselamatan, jadi ujian memainkan peranan penting dalam mengesahkan prestasinya.
IEC 62271 ialah keluarga piawaian penting yang meliputi alat suis voltan tinggi dan alat kawalan. Bahagian yang berbeza menangani jenis peralatan dan keperluan ujian yang berbeza.
Ujian rutin
Ujian rutin dilakukan ke atas peralatan perkilangan untuk mengesahkan bahawa setiap unit pengeluaran mematuhi keperluan reka bentuk yang berkenaan.
Program ujian yang tepat bergantung pada reka bentuk pemutus, tetapi boleh termasuk pemeriksaan berkaitan elektrik, mekanikal, kawalan dan penebat.
Ujian jenis
Ujian jenis mengesahkan prestasi reka bentuk tertentu di bawah keadaan ujian tertentu. Mereka boleh menangani kenaikan suhu, prestasi dielektrik, gangguan litar pintas, ketahanan mekanikal, tingkah laku arka dalaman dan ciri-ciri lain jika berkenaan.
Ujian dielektrik
Ujian dielektrik menilai sama ada sistem penebat boleh menahan tegasan voltan yang ditentukan. Ini boleh melibatkan ujian ketahanan frekuensi kuasa dan berkaitan impuls bergantung pada keperluan yang berkenaan.
Ujian ketahanan mekanikal
Ujian ketahanan mekanikal menilai sama ada mekanisme pengendalian boleh melengkapkan bilangan operasi pensuisan yang diperlukan tanpa kemerosotan yang tidak boleh diterima.
Ujian litar pintas
Ujian jenis litar pintas boleh menilai keupayaan pemutus untuk mengganggu keadaan semasa kerosakan yang ditentukan. Ini adalah salah satu demonstrasi yang paling ketara bagi sistem gangguan lengkap.
Ujian kenaikan suhu
Ujian kenaikan suhu memeriksa kelakuan terma komponen pembawa arus di bawah keadaan semasa yang ditetapkan. Rintangan sentuhan, geometri konduktor, terminal, dan reka bentuk kepungan semuanya menyumbang kepada hasilnya.
| Kategori Ujian | Tujuan Utama | Bukti Biasa |
|---|---|---|
| Ujian rutin | Sahkan setiap unit yang dikeluarkan | Pemeriksaan rutin dan rekod ujian |
| Ujian jenis | Sahkan reka bentuk di bawah syarat yang ditetapkan | Laporan atau sijil ujian jenis |
| Ujian dielektrik | Sahkan ketahanan penebat | Rekod ujian elektrik |
| Ketahanan mekanikal | Sahkan ketahanan mekanisme pensuisan | Dokumentasi ujian ketahanan |
| Ujian litar pintas | Sahkan keupayaan gangguan kerosakan | Dokumentasi ujian jenis yang berkenaan |
| Kenaikan suhu | Menilai kelakuan terma arus berterusan | Rekod ujian prestasi terma |
Skop ujian penting
Sijil ujian harus disemak dalam konteks. Voltan, arus, pembinaan pemutus, mekanisme, sistem penebat dan aksesori yang diuji hendaklah sepadan dengan konfigurasi yang dibekalkan.
Sijil yang dikaitkan dengan satu konfigurasi produk tidak boleh diandaikan secara automatik meliputi setiap variasi keluarga produk.
Pemeriksaan kilang
Program kualiti juga mungkin termasuk semakan dimensi, pengesahan integriti vakum, ukuran rintangan sentuhan, semakan masa mekanikal, pengesahan litar kawalan dan pemeriksaan visual.
Pentauliahan tapak
Selepas pemasangan, pemasangan pemutus dan suis perlu ditugaskan mengikut prosedur projek. Ini boleh termasuk ujian penebat, pengukuran rintangan sentuhan, semakan operasi mekanikal, ujian geganti perlindungan, semakan litar kawalan, pengesahan saling kunci dan ujian kefungsian.
Apakah yang Perlu Disertakan dalam Spesifikasi Teknikal Profesional?
Spesifikasi profesional harus memberi jurutera dan pasukan pembelian maklumat yang mencukupi untuk memilih pemutus yang betul sebelum peralatan mencapai pembuatan atau pemasangan.
| Kawasan Spesifikasi | Maklumat untuk Ditakrifkan | Mengapa Ia Penting |
|---|---|---|
| Voltan terkadar | Penarafan voltan dan peralatan sistem | Mentakrifkan keperluan elektrik dan penebat |
| Nilai semasa | Keupayaan semasa berterusan | Mentakrifkan keperluan haba dan konduktor |
| Kekerapan | 50 Hz, 60 Hz atau frekuensi sistem yang ditentukan | Memastikan keserasian dengan rangkaian elektrik |
| Kapasiti pecah | Penilaian gangguan litar pintas yang diperlukan | Menentukan kesesuaian untuk tahap kerosakan |
| Menahan keupayaan | Keperluan tahan masa pendek dan puncak | Menyokong prestasi kerosakan struktur dan haba |
| Penebat | Tahap penebat dan pembinaan | Memastikan kesesuaian dielektrik |
| Mekanisme operasi | Spring, elektromagnet, atau alternatif yang ditentukan | Menentukan kawalan dan tingkah laku mekanikal |
| Kawalan voltan | Voltan litar trip, tutup, motor dan tambahan | Memastikan keserasian dengan sistem kawalan |
| Susunan pemasangan | Tetap, boleh ditarik balik, dipasang pada tiang atau susunan lain | Memastikan keserasian fizikal |
| Persekitaran | Dalaman, luar, suhu, ketinggian, pencemaran | Memadankan produk dengan keadaan tapak |
Mulakan dengan gambar rajah satu baris
Gambar rajah satu baris mentakrifkan di mana pemutus berada dalam rangkaian elektrik. Ia menunjukkan penyuap masuk dan keluar, transformer, motor, penjana, bar bas, zon perlindungan dan elemen utama yang lain.
Spesifikasi pemutus harus dibangunkan dari konteks elektrik ini.
Tentukan kedudukan pemutus
Spesifikasi harus menyatakan sama ada pemutus tetap atau boleh ditarik balik dan menerangkan kedudukan yang berkaitan dan keperluan saling kunci.
Tentukan sambungan utama
Geometri sambungan amat penting untuk penyepaduan suis. Jarak bar bas, penamatan kabel, orientasi terminal, dan susunan fasa hendaklah sepadan dengan reka bentuk panel.
Tentukan fungsi bantu
Sesentuh tambahan, gegelung trip, gegelung penutup, pelepas voltan bawah, pengendali motor, penunjuk mekanikal dan antara muka kawalan jauh hendaklah disenaraikan dengan jelas di mana berkenaan.
Tentukan keperluan perlindungan
Spesifikasi perlindungan harus mengenal pasti fungsi geganti yang diperlukan, nisbah CT, input voltan jika berkenaan, logik perjalanan, saling kunci dan antara muka komunikasi.
Tentukan keperluan alam sekitar
Projek ini harus mengenal pasti sama ada pemutus akan beroperasi di dalam atau di luar rumah dan menyediakan maklumat suhu, ketinggian, kelembapan, pencemaran, seismik dan kakisan yang berkaitan jika berkenaan.
Tentukan keperluan ujian
Dokumen teknikal harus mengenal pasti piawaian yang berkenaan, ujian rutin, jangkaan ujian jenis, keperluan pemeriksaan dan prosedur pentauliahan.
- Tentukan sistem elektrik:Wujudkan voltan, kekerapan, konfigurasi rangkaian dan susunan pembumian.
- Kira keadaan kerosakan sistem:Tentukan arus litar pintas yang tersedia di lokasi pemutus.
- Tentukan beban berterusan:Wujudkan keadaan operasi semasa dan jangkaan yang dinilai.
- Pilih seni bina gangguan:Sahkan teknologi vakum dan konfigurasi pemutus yang sesuai.
- Tentukan mekanisme operasi:Nyatakan susunan spring atau elektromagnet yang diperlukan dan turutan operasi.
- Tentukan perlindungan:Koordinat CT, input voltan, geganti, litar trip, dan interlock.
- Tentukan pemasangan fizikal:Sahkan pembinaan tetap atau boleh ditarik balik, terminal, dimensi dan antara muka kabel.
- Semak keadaan tapak:Sahkan suhu, kelembapan, ketinggian, pencemaran, kakisan dan pendedahan alam sekitar.
- Tentukan ujian:Sahkan ujian rutin, jenis, kilang, tapak dan pentauliahan yang berkenaan.
- Dokumentasi kawalan:Pastikan semua lukisan, tetapan, spesifikasi dan sijil menerangkan konfigurasi akhir yang sama.
Apakah yang perlu diminta oleh pembeli sebelum diluluskan?
- Lukisan susunan am:Sahkan dimensi keseluruhan, pemasangan, kedudukan terminal dan kelegaan perkhidmatan.
- Skema elektrik:Sahkan litar perjalanan, tutup, tambahan, interlock dan kawalan.
- Data papan nama:Sahkan voltan, arus, kekerapan, kapasiti gangguan dan ciri-ciri undian yang berkaitan.
- Antara muka perlindungan:Sahkan antara muka CT, VT, geganti, perjalanan dan komunikasi.
- Dokumentasi ujian:Sahkan skop rekod rutin dan ujian jenis yang digunakan untuk reka bentuk yang dibekalkan.
- Maklumat pemasangan:Sahkan keperluan pengangkatan, pengangkutan, sambungan, pentauliahan dan penyelenggaraan.
Spesifikasi teknikal terperinci mengurangkan kesamaran antara pasukan kejuruteraan, pembelian, pembuatan, pentauliahan dan penyelenggaraan. Ia juga membantu mencegah perubahan peringkat akhir yang disebabkan oleh kehilangan maklumat antara muka.
Soalan Lazim
Apakah fungsi utama Pemutus Litar Vakum?
Ia menyambung dan memutuskan litar elektrik voltan sederhana dan mengganggu arus di bawah keadaan normal dan kerosakan yang ditetapkan. Proses gangguan berlaku di dalam pencelah vakum yang tertutup.
Mengapakah vakum digunakan untuk mengganggu arka elektrik?
Vakum menyediakan persekitaran dielektrik terkawal di mana gelagat arka berbeza daripada gangguan udara, minyak atau gas. Selepas pemisahan sentuhan dan sifar semasa, pencelah vakum boleh memulihkan kekuatan dielektrik dengan cepat di bawah keadaan yang direka bentuk.
Apakah pencelah vakum?
Pengganggu vakum ialah ruang tertutup yang mengandungi sesentuh elektrik tetap dan bergerak serta komponen pelindung dalaman. Ia melakukan gangguan semasa sebenar apabila pemutus dibuka.
Apakah perbezaan antara pemutus litar dan penyentuh?
Pemutus litar direka untuk mengganggu arus kerosakan dalam keupayaan dinilainya dan untuk menyediakan fungsi perlindungan. Penyentuh biasanya direka untuk menukar beban yang kerap di bawah keadaan operasi yang ditetapkan dan biasanya tidak bertujuan untuk melaksanakan peranan pembersihan kerosakan yang sama seperti pemutus litar.
Apakah tahap voltan yang boleh digunakan oleh teknologi gangguan vakum?
Gangguan vakum digunakan secara meluas dalam peralatan voltan sederhana. Produk khusus boleh direka bentuk untuk kelas voltan seperti 10 kV, 12 kV, 24 kV, 36 kV, 40.5 kV, dan penilaian lain yang ditentukan bergantung pada reka bentuk pengilang dan piawaian yang berkenaan.
Mengapakah kapasiti pemutus litar pintas penting?
Kerosakan boleh menghasilkan arus yang sangat tinggi. Pemutus mesti boleh mengganggu arus kerosakan yang ditentukan pada voltan sistem tanpa kegagalan yang tidak boleh diterima. Penarafan yang diperlukan hendaklah berdasarkan pengiraan litar pintas rangkaian sebenar.
Apakah peranan mekanisme operasi?
Mekanisme operasi menyediakan pergerakan mekanikal yang diperlukan untuk membuka dan menutup kenalan. Ia mengawal perjalanan kenalan, kelajuan, daya dan masa dan oleh itu mempunyai pengaruh langsung pada gangguan dan prestasi penutupan.
Adakah mekanisme spring biasa digunakan?
ya. Mekanisme kendalian spring digunakan secara meluas dalam pemutus voltan sederhana. Mereka menyimpan tenaga mekanikal dan melepaskannya untuk melakukan operasi pembukaan atau penutupan apabila diarahkan.
Bolehkah mekanisme elektromagnet juga digunakan?
ya. Reka bentuk pemutus tertentu menggunakan mekanisme pengendalian elektromagnet. Pilihan bergantung pada seni bina pemutus, keperluan kawalan, urutan operasi, dan spesifikasi projek.
Adakah pemutus vakum bebas penyelenggaraan?
Tidak. Pengganggu vakum dimeterai, yang mengehadkan penyelenggaraan di dalam ruang yang mengganggu, tetapi pemutus lengkap masih mengandungi mekanisme mekanikal, terminal, sesentuh tambahan, litar kawalan, struktur penebat dan komponen lain yang memerlukan pemeriksaan dan servis yang sesuai.
Apakah penyelenggaraan yang diperlukan oleh mekanisme operasi?
Penyelenggaraan boleh termasuk pemeriksaan rangkaian mekanikal, spring, galas, selak, pengikat, suis tambahan, pendawaian kawalan dan mata pelinciran jika dinyatakan. Prosedur yang tepat hendaklah mengikut dokumentasi penyelenggaraan pengilang dan tugas pengendalian peralatan.
Apakah perbezaan antara pemutus vakum dalaman dan luaran?
Produk dalaman biasanya disepadukan ke dalam peralatan suis atau bilik elektrik yang dilindungi, manakala produk luaran direka untuk menahan hujan, perubahan suhu, cahaya matahari, pencemaran dan keadaan persekitaran yang lain. Prinsip gangguan elektrik mungkin serupa, tetapi keperluan kepungan dan penebat berbeza.
Apakah pemutus boleh ditarik balik?
Pemutus yang boleh ditarik balik boleh bergerak antara kedudukan mekanikal yang ditentukan dalam suis, seperti kedudukan yang disambungkan, ujian dan terpencil, mengikut reka bentuk peralatan. Susunan ini boleh menyokong prosedur penyelenggaraan dan ujian sambil mengekalkan fungsi saling kunci yang ditetapkan.
Bagaimanakah pemutus berfungsi dengan geganti perlindungan?
Geganti menerima ukuran elektrik daripada pengubah arus dan, jika berkenaan, pengubah voltan. Apabila geganti mengenal pasti keadaan abnormal yang ditentukan, ia menghantar isyarat perjalanan kepada pemutus. Gegelung trip kemudiannya menggerakkan mekanisme untuk membuka sesentuh.
Mengapakah pengubah semasa penting?
Transformer semasa menyediakan isyarat arus berskala untuk perlindungan dan pengukuran. Nisbah, ketepatan, beban, dan susunan sambungannya perlu diselaraskan dengan geganti perlindungan dan keseluruhan sistem elektrik.
Mengapakah pengubah voltan kadangkala digunakan dengan pemutus?
Transformer voltan menyediakan isyarat voltan berskala untuk pengukuran, perlindungan, penyegerakan dan kawalan. Bergantung pada aplikasi, geganti perlindungan boleh menggunakan maklumat voltan bersama-sama dengan maklumat semasa untuk menentukan sama ada kerosakan atau keadaan operasi yang tidak normal wujud.
Apakah tujuan saling mengunci?
Saling mengunci membantu menghalang urutan operasi yang tidak selamat yang ditentukan. Bergantung pada reka bentuk suis, ia boleh menyekat pergerakan pemutus, operasi suis pembumian, atau tindakan penutupan sehingga syarat yang diperlukan dipenuhi.
Apakah piawaian yang biasanya dikaitkan dengan pemutus voltan sederhana?
IEC 62271 ialah keluarga piawaian penting yang meliputi alat suis voltan tinggi dan alat kawalan. Bahagian yang berkenaan bergantung pada jenis peralatan dan reka bentuk. Keperluan kebangsaan dan wilayah juga boleh digunakan.
Apakah perbezaan antara ujian rutin dan ujian jenis?
Ujian rutin dilakukan ke atas unit perkilangan untuk mengesahkan pematuhan dengan keperluan pengeluaran yang berkaitan. Ujian jenis menilai prestasi reka bentuk di bawah keadaan ujian yang ditentukan dan secara amnya dilakukan sebagai sebahagian daripada pengesahan reka bentuk.
Apakah maklumat teknikal yang perlu disediakan semasa memilih pemutus?
Maklumat penting termasuk voltan sistem, arus undian, kekerapan, aras litar pintas, keperluan penebat, lokasi pemasangan, pembinaan tetap atau boleh ditarik balik, voltan kawalan, fungsi perlindungan, sesentuh tambahan, susunan terminal, keadaan persekitaran dan piawaian serta ujian yang berkenaan.
Bolehkah pemutus disesuaikan untuk kabinet suis tertentu?
Bergantung pada keluarga produk, keperluan khusus projek boleh termasuk dimensi pelekap, susunan terminal, voltan kawalan, litar tambahan, konfigurasi mekanisme, antara muka perlindungan dan parameter teknikal lain yang ditentukan. Konfigurasi tersuai hendaklah dikawal melalui dokumen kejuruteraan yang diluluskan.
Industri manakah yang biasa menggunakan teknologi gangguan vakum?
Aplikasi termasuk pengedaran utiliti, pencawang, loji perindustrian, perlombongan, kemudahan tenaga boleh diperbaharui, bangunan komersial, infrastruktur pengangkutan, rawatan air dan pemasangan elektrik voltan sederhana yang lain.
Mengapakah pemutus dan suis harus dinyatakan bersama?
Pemutus perlu memuatkan alat suis secara mekanikal dan elektrik. Antara muka bar bas, sambungan kabel, litar kawalan, interlock, sistem perlindungan, kelegaan perkhidmatan dan keperluan persekitaran semuanya bergantung pada konfigurasi panel yang lengkap.
Bagaimanakah Pemilihan Pemutus Lebih Baik Dapat Menguatkan Pengagihan Kuasa Voltan Sederhana?
Peralatan pensuisan voltan sederhana ialah salah satu antara muka utama antara rangkaian elektrik dan sistem perlindungan yang bertanggungjawab untuk mengawal keadaan tidak normal. Pemutus mesti membawa arus beban berterusan, beroperasi dengan pasti, mengganggu arus kerosakan yang ditentukan, menahan tekanan elektrik dan mekanikal, dan berkomunikasi dengan tepat dengan seni bina kawalan sekeliling.
Gangguan vakum menyediakan asas praktikal untuk kebanyakan keperluan ini. Pengganggu yang dimeterai mewujudkan persekitaran terkawal untuk kepupusan arka dan boleh menyokong pembinaan suis padat. Walau bagaimanapun, vakum itu sendiri hanyalah satu elemen daripada produk lengkap.
Sistem sesentuh, susunan perisai, penyokong penebat, mekanisme pengendalian, terminal, litar kawalan, sesentuh tambahan dan kepungan mesti semuanya berfungsi bersama. Ketekalan mekanikal amat penting kerana pergerakan membuka dan menutup menentukan keadaan di mana pencelah menjalankan fungsinya.
Pemilihan elektrik adalah sama penting. Voltan dan arus terkadar menyediakan titik permulaan, tetapi arus litar pintas, tahap penebat, kekerapan, kenaikan suhu dan keadaan persekitaran menentukan sama ada konfigurasi tertentu sesuai dengan rangkaian sebenar.
Sistem perlindungan menambah lapisan lain. Transformer semasa, transformer voltan, geganti, gegelung trip, kuasa kawalan, antara muka komunikasi dan interlock mencipta rantai yang melaluinya sistem elektrik mengesan kerosakan dan bertindak balas terhadapnya.
Permohonan juga penting. Pencawang utiliti, kemudahan perindustrian, rangkaian tenaga boleh diperbaharui, tapak perlombongan, bangunan komersial, infrastruktur pengangkutan dan kemudahan kritikal tidak semestinya mempunyai keperluan elektrik atau alam sekitar yang sama.
Pengujian dan dokumentasi menyediakan asas teknikal terakhir. Ujian rutin, ujian jenis, penilaian dielektrik, ujian ketahanan mekanikal, ujian litar pintas, penilaian kenaikan suhu, pemeriksaan pemasangan dan prosedur pentauliahan semuanya harus sepadan dengan konfigurasi peralatan akhir.
A dinyatakan dengan betulPemutus Litar Vakumoleh itu bukan sekadar komponen pensuisan. Ia adalah sebahagian daripada seni bina perlindungan voltan sederhana bersepadu yang menghubungkan gangguan elektrik, operasi mekanikal, penderiaan, kawalan dan keselamatan sistem.
Perlukan Konfigurasi Pemutus Voltan Sederhana untuk Projek Anda?
Comewillmenyokong penyelesaian pensuisan voltan sederhana untuk aplikasi utiliti, perindustrian, tenaga boleh diperbaharui, komersial dan infrastruktur, dengan konfigurasi meliputi penarafan elektrik, mekanisme pengendalian, antara muka perlindungan, susunan pelekap dan keperluan teknikal khusus projek. Untuk butiran permohonan dan perbincangan teknikal,hubungi kami.
