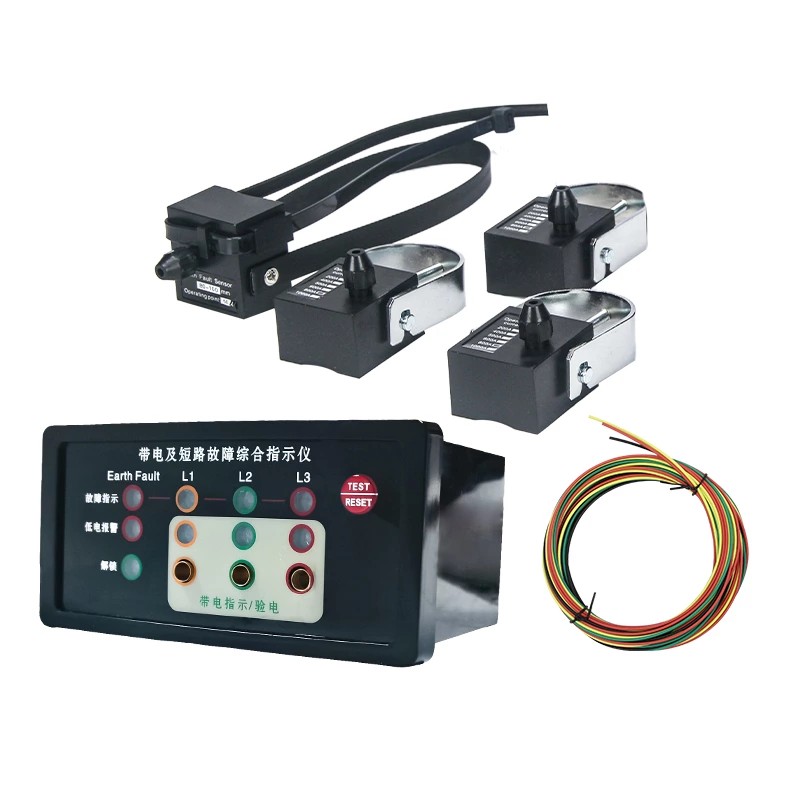

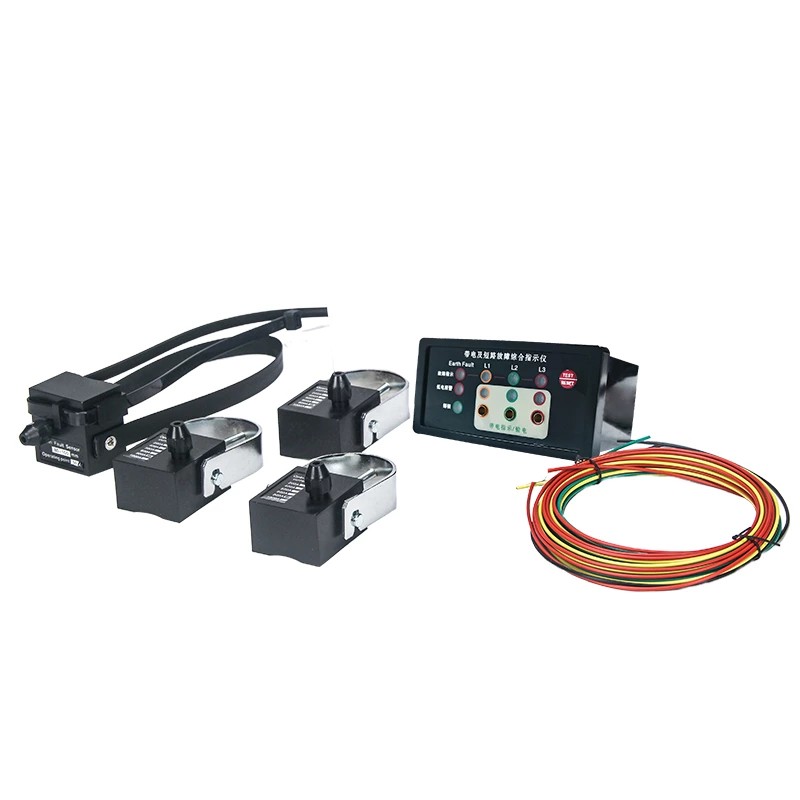

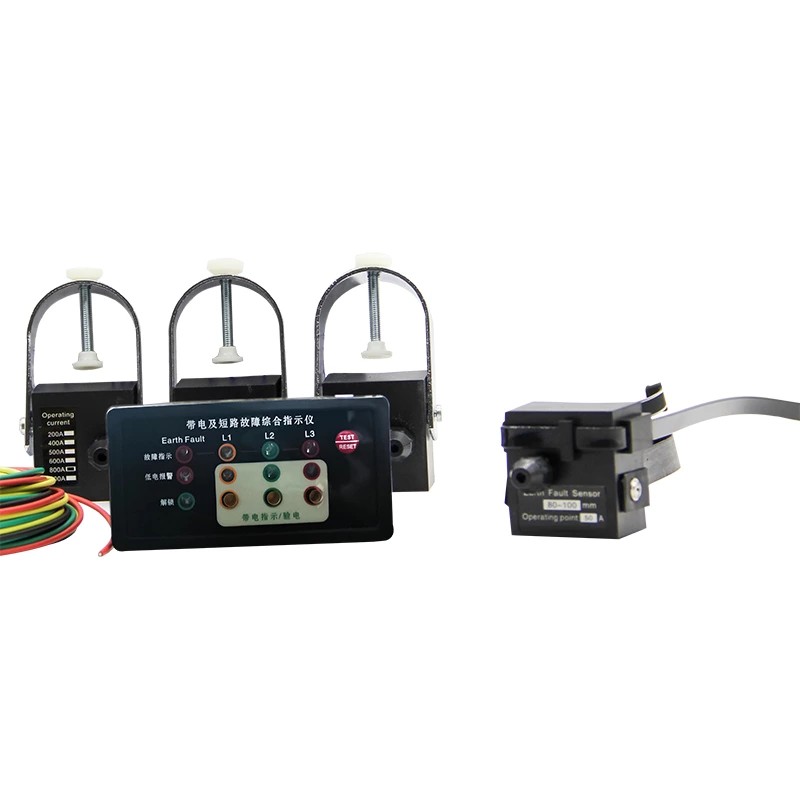

Penunjuk Kerosakan Talian EKL-4DXN dengan Status Langsung ialah peranti pemantauan dalam talian yang dibangunkan oleh Comewill khusus untuk rangkaian suis voltan tinggi dan rangkaian pengedaran di bawah 20kV. Peranti ini menyepadukan pengesanan kerosakan, petunjuk langsung dan fungsi pengesahan fasa. Menggunakan reka bentuk modular dan teknologi komunikasi gentian optik, ia boleh beroperasi secara stabil dalam persekitaran elektromagnet yang kompleks, memberikan sokongan yang boleh dipercayai untuk pemeriksaan harian dan diagnosis kerosakan dalam sistem kuasa.
Penggera Kerosakan Litar pintas
Apabila litar pintas berlaku dalam talian, penderia litar pintas yang dibina ke dalam Penunjuk Kerosakan Talian EKL-4DXN dengan Status Langsung segera menangkap arus kerosakan dan menghantar isyarat penggera ke komputer hos melalui kabel gentian optik. Komunikasi gentian optik mempunyai keupayaan anti-gangguan yang kuat, mengelakkan pengaruh bunyi elektromagnet di dalam suis pada penghantaran isyarat. Setelah menerima isyarat, komputer hos mencetuskan lampu penunjuk kerosakan litar pintas yang sepadan, membantu kakitangan di tapak mencari dengan cepat litar yang rosak.
Penggera Kerosakan Tanah
Sensor pembumian sentiasa memantau arus jujukan sifar talian. Apabila arus kerosakan tanah mencapai atau melebihi ambang penggera pratetap, sensor menghantar isyarat kepada unit utama melalui gentian optik, dan unit utama segera mengaktifkan penggera kerosakan tanah. Fungsi ini membantu untuk mengesan kerosakan tanah lebih awal, menghalang kemerosotan lebih lanjut penebat peralatan, dan mengurangkan risiko kejutan elektrik.

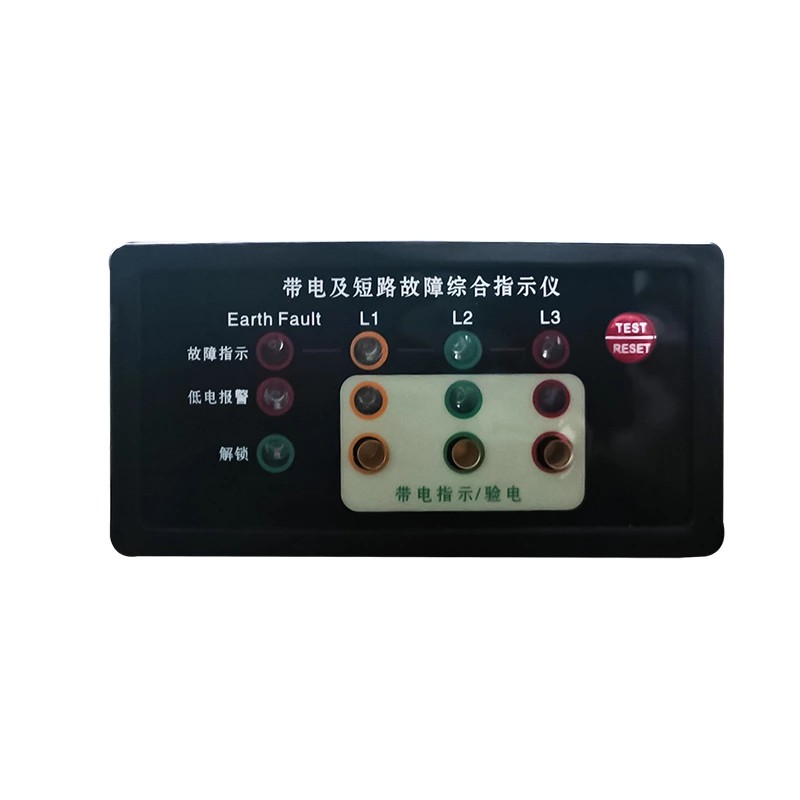

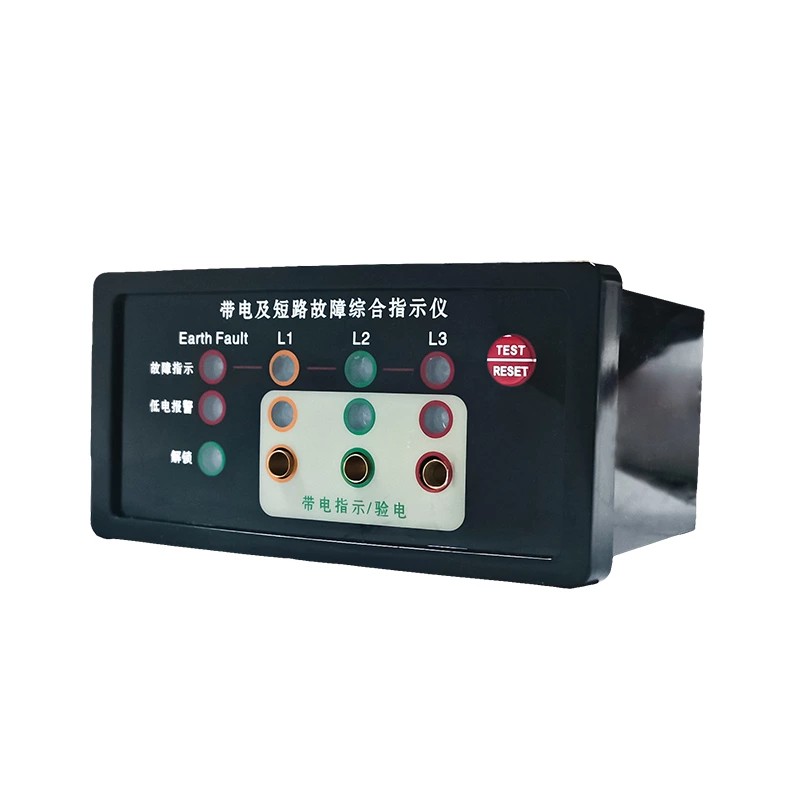

Penunjuk Status Langsung Voltan Tinggi: Penunjuk Kerosakan Talian EKL-4DXN Kualiti dengan Status Langsung sentiasa memantau status langsung talian voltan tinggi. Panel unit utama dilengkapi dengan penunjuk LED kecerahan tinggi, sepadan dengan fasa L1, L2, dan L3 masing-masing. Kekerapan berkelip penunjuk secara kasar mencerminkan tahap voltan. LED dikuasakan terus dari medan elektrik voltan tinggi, tanpa menggunakan bateri terbina dalam unit utama. Reka bentuk ini memastikan kesinambungan petunjuk status langsung dan memanjangkan hayat bateri keseluruhan.
Pengesahan Fasa Voltan Tinggi: Panel unit utama mempunyai antara muka pengesahan fasa khusus. Kakitangan penyelenggaraan boleh menggunakan antara muka ini untuk menguji dan mengesahkan ketepatan isyarat input langsung voltan tinggi dan petunjuk kerosakan. Menggunakan fungsi ini untuk mengesahkan fasa sebelum melakukan sambungan talian atau kerja penyelenggaraan membantu mengelakkan kegagalan peralatan yang disebabkan oleh ralat fasa.
Untuk menyesuaikan diri dengan irama kerja yang berbeza di pelbagai tapak, EKL-4DXN menawarkan tiga mod tetapan semula:
Tetapan Semula Automatik: Selepas kesalahan dibersihkan, peranti boleh menetapkan semula secara automatik pada masa yang telah ditetapkan. Selang tetapan semula pilihan termasuk 8 saat, 12 jam, 24 jam dan 48 jam (lalai kilang ialah 12 jam). Mod ini sesuai untuk tapak tanpa pengawasan atau jauh, mengurangkan kekerapan penetapan semula di tapak oleh kakitangan penyelenggaraan.
Tetapan Semula Manual: Selepas kerosakan diselesaikan, kakitangan di tapak boleh terus menekan butang "Tetap Semula/Ujian" pada Penunjuk Kerosakan Talian EKL-4DXN dengan panel Status Langsung untuk segera mengosongkan status penggera, memastikan petunjuk peranti konsisten dengan status talian semasa.
Tetapan Semula Jauh: Peranti menyokong penghantaran isyarat penggera ke pusat kawalan dan juga boleh menerima arahan tetapan semula jauh daripada pusat kawalan. Untuk rangkaian pengedaran besar dengan banyak peranti jauh, fungsi ini membantu penghantar mengurus status peranti dari jauh, mengurangkan lawatan di tapak yang tidak perlu.
Fungsi Ujian Automatik: Untuk memastikan peralatan berada dalam keadaan berfungsi normal, pengguna boleh menekan butang "Tetap Semula/Ujian" pada panel unit utama. Pada masa ini, lampu penunjuk L1, L2, L3 dan L4 akan berkelip sembilan kali dan kemudian ditetapkan semula secara automatik. Ujian juga boleh ditamatkan secara manual dengan menekan butang sekali lagi. Proses ujian kendiri mudah ini membantu kakitangan mengesahkan dengan cepat bahawa fungsi penunjuk adalah normal sebelum beroperasi, menghapuskan keperluan untuk membawa instrumen ujian tambahan.
Penggera Voltan Rendah:
Penunjuk Kerosakan Talian EKL-4DXN dengan Status Langsung dikuasakan oleh bateri litium terbina dalam. Apabila voltan bateri lebih rendah daripada julat operasi biasa, peranti akan mencetuskan penggera voltan rendah, mendorong pengguna untuk menggantikan bateri tepat pada masanya. Fungsi ini membantu menghalang peranti daripada gagal memaparkan maklumat kerosakan dengan tepat akibat kehabisan bateri, sekali gus mengekalkan kebolehpercayaan peralatan yang berterusan.
Sebagai pengeluar profesional, Comewill membenarkan pengguna melaraskan berbilang parameter penggera mengikut keadaan operasi sebenar. Sama ada ambang arus litar pintas, ambang arus tanah atau masa tetapan semula automatik, semuanya boleh ditetapkan di tapak, membolehkan peralatan menyesuaikan diri dengan keadaan talian dan keperluan operasi yang berbeza.
| Penggera litar pintas | 50~1000A(boleh laras kilang)Ralat±5%,keluaran kilang:600A |
| Masa tindak balas arus lebih litar pintas | 0.03-5S(boleh laras kilang),kilang:0.25 |
| Penggera pembumian | 10-100A(boleh laras kilang)Ralat±10%,keluaran kilang:20A |
| Masa tindak balas arus lebih tanah | 0.03S~55(boleh laras kilang),kilang:0.25 |
| Penggera lebih suhu | 20~80℃(boleh laras kilang)Ralat±1℃,ex kilang:80℃ |
| Kapasiti sentuhan kering untuk tersandung lebih suhu | 230V/AC-0.1A,30V/DC-1A |
| Geganti jauh pembumian litar pintas | 230V/AC-0.1A,30V/DC-1A |
| Penggera lebih suhu | Keluaran geganti 3 kitaran (2 saat setiap satu) Tetapkan kepada 750mS, set semula kepada 1250mS) |
| Masa tetapan semula automatik | 75~45j (boleh laras kilang), masa kilang: 8j |
| Arus siap sedia | ≤5μA |
| Tahap voltan | Di bawah 20KV |
| Keupayaan untuk menahan arus | 31.5KA/4S |
| Penggunaan kuasa statik | ≤10μw |
| Kiraan tindakan | ≥4000 kali |
| Kapasiti bateri | 3.6 Bateri litium 2Ah |
| Tahap perlindungan peringatan | Hos IP40, sensor Ip65 |
| persekitaran kerja | -25℃~+75℃ |
| ≤95%RH(tanpa pemeluwapan) | |
| ≤1000 meter |
