Beli Pengubah Arus Dalaman 0.72-40.5kV Tersuai dari China

Comewill, pengilang dan pembekal alat pengukuran dan perlindungan elektrik yang dipercayai di China, menyediakan0.72-40.5kV Pengubah Arus Dalaman (CT)untuk aplikasi industri, komersial dan utiliti.

Prinsip Kerja

0.72-40.5kV Pengubah Arus Dalamanberoperasi berdasarkan aruhan elektromagnet, menukarkan arus primer yang tinggi kepada arus sekunder yang lebih rendah dan boleh diukur untuk membolehkan pemeteran dan perlindungan yang tepat.

Langkah Fungsi Utama:

1. Aruhan Elektromagnet: Arus ulang alik melalui konduktor primer menghasilkan medan magnet dalam teras besi, mendorong arus berkadar dalam belitan sekunder (cth., nisbah 1000:1).

2. Pengasingan Isyarat: Arus sekunder (biasanya 5A atau 1A) diasingkan daripada litar utama voltan tinggi, memastikan keselamatan untuk kakitangan dan peralatan.

3. Kawalan Ketepatan: Bahan kekonduksian magnet yang tinggi, seperti kepingan keluli silikon atau aloi nanohabluran, meminimumkan kehilangan histerisis, mencapai ketepatan sehingga tahap 0.2 (ralat ±0.2%), selaras dengan piawaian IEC 60044-1.

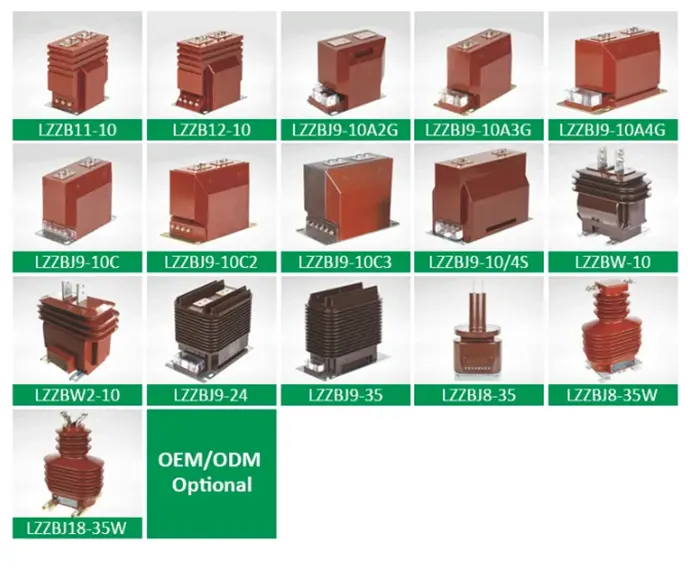

Jenis Utama

1. CT elektromagnet

Ciri-ciri: Teras besi dengan penggulungan, kos efektif, sangat stabil.

Aplikasi: Sistem pengedaran di bawah 10kV, cth., pemeteran elektrik industri atau komersial.

Contoh Parameter: Nisbah arus berkadar 200/5A, galangan beban 2.5 Ω (GB/T 20840.2-2014).

2. CT elektronik

Ciri: Menggunakan elemen Hall atau penderia gentian optik, jalur frekuensi lebar (0.1Hz–1MHz), rintangan EMI yang kuat.

Aplikasi: Penjanaan kuasa tenaga baharu, sistem daya tarikan rel berkelajuan tinggi.

3. Gegelung Rogowski

Ciri-ciri: Reka bentuk tanpa biji, lineariti tinggi, sesuai untuk pengukuran arus sementara.

Contoh Parameter: Isyarat output 0.333V/kA, ralat linear <±0.1% (IEEE C57.13-2016).

Senario Aplikasi

Pemeteran Elektrik

Meter industri atau komersial berketepatan tinggi, biasanya memerlukan ketepatan 0.5S (±0.5%), mengikuti DL/T 725-2013.

Perlindungan Geganti

Perlindungan arus lebih atau pembezaan; CT mesti memenuhi had ralat tertentu (cth., 5P20, ralat ≤5% pada arus undian 20×).

Pemantauan Industri

Aplikasi frekuensi tinggi atau berkelajuan tinggi (cth., loji keluli, relau aruhan) memerlukan CT elektronik dengan tindak balas frekuensi >10kHz.

Garis Panduan Pemilihan dan Penyelenggaraan

Parameter Pemilihan

Arus Dinilai: Pilih 1.2–1.5× arus beban untuk perlindungan optimum.

Tahap Ketepatan: Gunakan 0.2 untuk pengukuran CT; 5P/10P untuk perlindungan CT.

Pemasangan dan Penyelenggaraan

Elakkan Litar Terbuka pada Sekunder: Boleh menjana voltan kV berbahaya.

Pemeriksaan Penebat: Sentiasa semak sama ada rintangan penebat0.72-40.5kV Pengubah Arus Dalamanialah ≥1MΩ.

Padanan Senario: Pilih jenis CT (elektromagnet, elektronik, Rogowski) berdasarkan keperluan aplikasi, ketepatan, kos dan kebolehpercayaan.
