Petunjuk Kerosakan Terampai Spring Mampatan Empat-dalam-satu JDG-F

Butiran Produk

1. Pengesanan Kerosakan Empat Dalam Satu untuk Talian Agihan

Petunjuk Kerosakan Terampai Spring Mampatan Empat-dalam-satu JDG-F daripada Comewill ialah peranti pengesan kerosakan elektromagnet yang digunakan dalam sistem pengagihan kuasa voltan sederhana dan rendah. Ia membantu jurutera medan menentukan dengan pantas bahagian garisan yang berlaku kerosakan litar pintas.

Prinsip kerja

Apabila arus litar pintas mengalir melalui konduktor yang dipantau, peranti mengesan perubahan arus secara mengejut.

Mekanisme mencetuskan kad penunjuk kerosakan merah yang boleh dilihat.

Pasukan penyelenggaraan boleh mengesan penunjuk yang diaktifkan secara visual di sepanjang baris.

Titik kerosakan dikenal pasti antara penunjuk terakhir diaktifkan dan penunjuk pertama tidak diaktifkan.

Kaedah pengezonan yang jelas ini mengurangkan masa pemeriksaan dengan ketara berbanding rondaan talian manual.

Petunjuk Kerosakan Tergantung Pegas Mampatan Empat-dalam-satu Comewill yang disesuaikan JDG-F digunakan secara meluas dalam rangkaian pengagihan kuasa di mana lokasi kerosakan pantas membantu mengurangkan tempoh gangguan dan meningkatkan kecekapan penyelenggaraan.

2. Komponen Struktur dan Modul Berfungsi

Penunjuk Kesalahan Tergantung Spring Mampatan Empat-dalam-satu lengkap JDG-F menyepadukan beberapa modul berfungsi yang berfungsi bersama untuk memastikan pengesanan dan petunjuk yang boleh dipercayai.

Modul Pengesanan Arus dan Voltan

Modul ini mengesan perubahan arus dan voltan pada talian menggunakan aruhan elektromagnet dan pengesanan medan elektrik. Kaedah penderiaan ini tidak memerlukan sentuhan langsung dengan konduktor bertenaga, membantu meningkatkan keselamatan pemasangan.

Litar Diskriminasi Kesalahan

Litar dalaman menganalisis variasi isyarat untuk membezakan kerosakan litar pintas sebenar daripada turun naik sementara atau perubahan beban. Komponen elektronik dan mikropengawal yang diimport meningkatkan kestabilan pemprosesan isyarat.

Sistem Pemacu Penunjuk Mekanikal

Sebaik sahaja kerosakan disahkan, mekanisme pemacu mengaktifkan kad penunjuk pendarfluor merah, yang kekal kelihatan sehingga ditetapkan semula. Struktur mekanikal direka untuk kebolehpercayaan luar dan operasi jangka panjang.

Paparan Status Kerosakan

Peranti ini menggunakan salutan pendarfluor merah terang untuk memastikan keterlihatan yang jelas semasa siang hari dan dalam keadaan pencahayaan malam. Mekanisme paparan tahan pudar walaupun selepas pendedahan lama kepada sinaran ultraungu.

Tetapan Semula Tertunda Automatik

Selepas keadaan kerosakan dikosongkan, Penunjuk Kerosakan Tergantung Spring Mampatan Empat-dalam-satu JDG-F ditetapkan semula secara automatik selepas kelewatan pratetap. Fungsi ini mengurangkan keperluan untuk campur tangan manual di lokasi terpencil.

3. Reka Bentuk Bahan dan Ketahanan Struktur

Untuk menyokong operasi luar jangka panjang, Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F menggunakan bahan khusus dan reka bentuk struktur.

Perumahan Gred Penerbangan

Cangkang luar dihasilkan menggunakan bahan penerbangan berkekuatan tinggi dengan teknologi pengacuan satu langkah. Rawatan permukaan bahan nano meningkatkan daya tahan terhadap pencemaran alam sekitar dan penuaan.

Komponen Magnet Bersalut Nikel

Elemen magnet utama disaluti nikel untuk meningkatkan kekonduksian magnet dan meningkatkan prestasi penderiaan elektromagnet.

Rintangan Cuaca

Struktur kepungan direka untuk menahan:

Sinaran UV

Hujan dan debu

Pembentukan pencemaran

Pembinaan ini membolehkan peranti mengekalkan prestasi yang stabil dalam persekitaran pengagihan kuasa luar.

4. Sistem Kuasa dan Hayat Perkhidmatan

Operasi yang boleh dipercayai selama bertahun-tahun adalah penting untuk peralatan pemantauan talian pengedaran.

Penunjuk Kesalahan Tergantung Spring Mampatan Empat-dalam-satu JDG-F termasuk:

Sistem bateri berprestasi tinggi dengan hayat perkhidmatan melebihi 8 tahun

Reka bentuk litar elektronik berkuasa rendah

Kawalan berasaskan mikropengawal untuk operasi yang stabil

Ciri-ciri ini membantu memastikan peranti terus beroperasi merentasi pelbagai kitaran pemeriksaan tanpa penyelenggaraan yang kerap.

5. Pemasangan dan Operasi Talian Langsung

Penunjuk Kesalahan Tergantung Spring Mampatan Empat-dalam-satu JDG-F direka untuk pemasangan talian langsung, yang bermaksud peranti boleh dipasang tanpa menutup talian pengedaran.

Struktur Tergantung Spring Mampatan

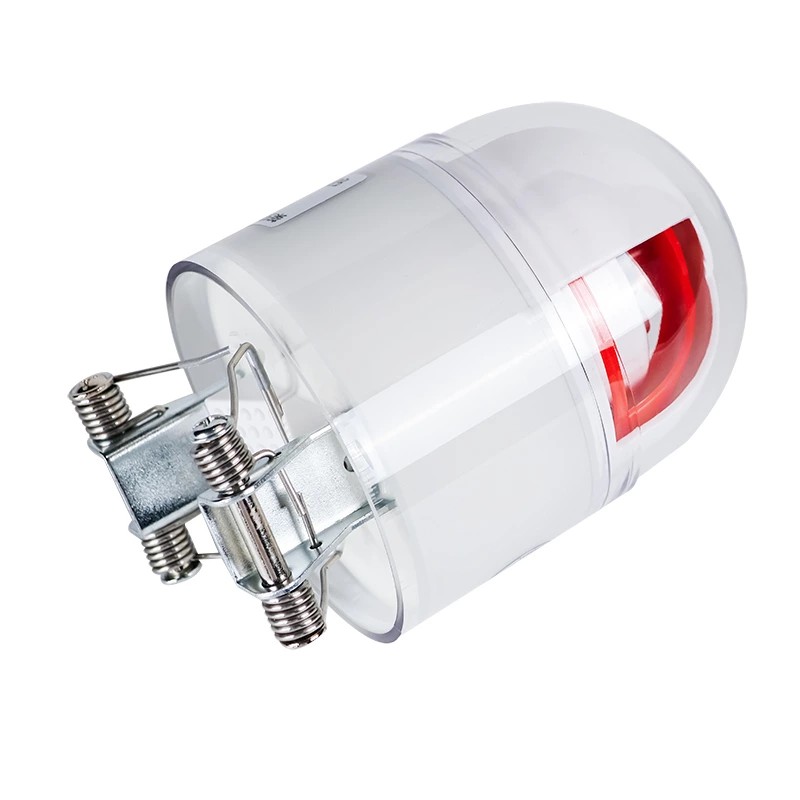

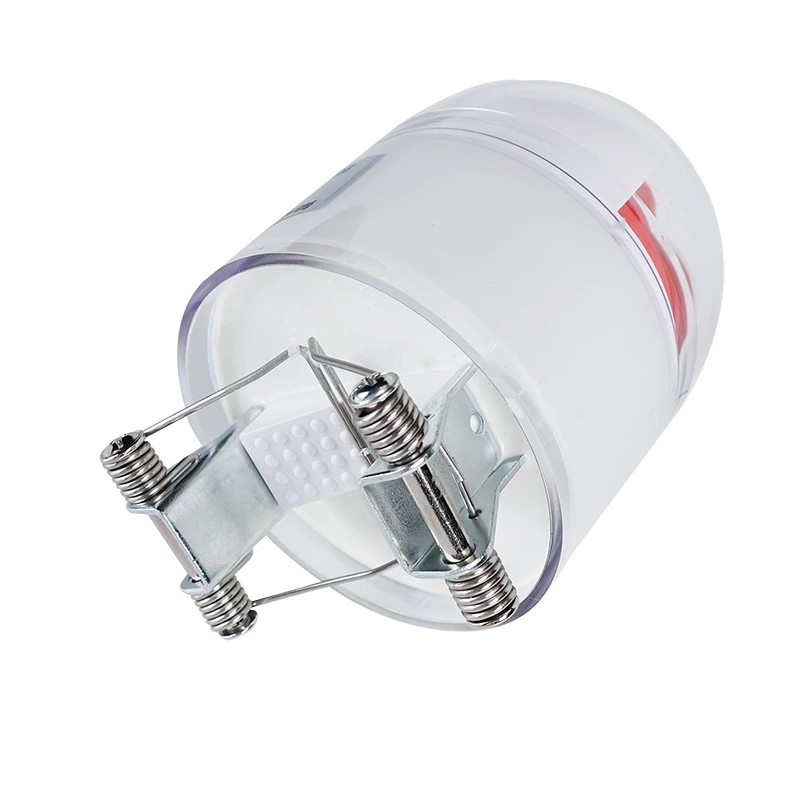

Penunjuk menggunakan struktur spring mampatan wayar kad, membolehkannya diapit dengan selamat pada konduktor atas.

Ciri-ciri pemasangan utama termasuk:

Pemasangan tanpa konduktor pemotongan

Tidak perlu bekalan elektrik terputus semasa pemasangan

Kestabilan mekanikal pada kedua-dua konduktor terdedah dan bertebat

Reka bentuk ini membantu utiliti menggunakan penunjuk kerosakan merentas rangkaian pengedaran dengan gangguan operasi yang minimum.

6. Senario Aplikasi Biasa

Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F digunakan dalam beberapa senario pengagihan kuasa:

Talian Pengagihan Overhed

Dipasang pada konduktor tiang utiliti untuk mengesan dan memaparkan kerosakan litar pintas.

Sistem Pengagihan Kabel

Digunakan pada kabel terlindung atas atau peralihan kabel bawah tanah.

Pemantauan Rangkaian Pengedaran

Membantu pasukan penyelenggaraan dengan cepat mengenal pasti bahagian kerosakan dan mengatur pemeriksaan yang disasarkan.

Operasi Penyelenggaraan Utiliti

Menyokong penyelesaian masalah yang lebih pantas dan mengurangkan masa yang dihabiskan untuk pemeriksaan rondaan barisan penuh.

7. Keupayaan Pembuatan dan Bekalan

Sebagai pengeluar dan kilang China, Comewill menyediakan sokongan pengeluaran dan bekalan untuk peranti pemantauan rangkaian pengedaran.

Keupayaan termasuk:

OEM dan konfigurasi produk tersuai

Kapasiti pengeluaran yang stabil untuk projek kejuruteraan

Kawalan kualiti semasa pembuatan dan pemasangan

Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F tersedia untuk utiliti global, kontraktor kejuruteraan dan pengedar peralatan elektrik yang mencari pembekal peranti pengesan kerosakan buatan China di China.

PRINSIP OPERASI

Prinsip pengesanan litar pintas:

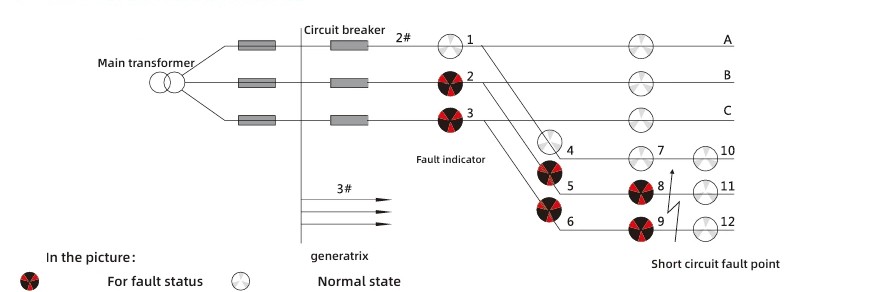

Berdasarkan ciri-ciri kerosakan litar pintas, kriteria tindakan ialah perubahan mendadak dalam arus yang disertai oleh kegagalan kuasa peranti perlindungan. Logik tafsiran rajah petunjuk kerosakan adalah seperti berikut: jika penunjuk 2, 5, dan 8 fasa A dan penunjuk 3, 6, dan 9 fasa C baris 2 semuanya bertukar merah, manakala penunjuk 11 dan 12 kekal putih, maka ia boleh ditentukan bahawa kerosakan litar pintas telah berlaku pada titik garisan keluar itu.

PARAMETER TEKNIKAL
