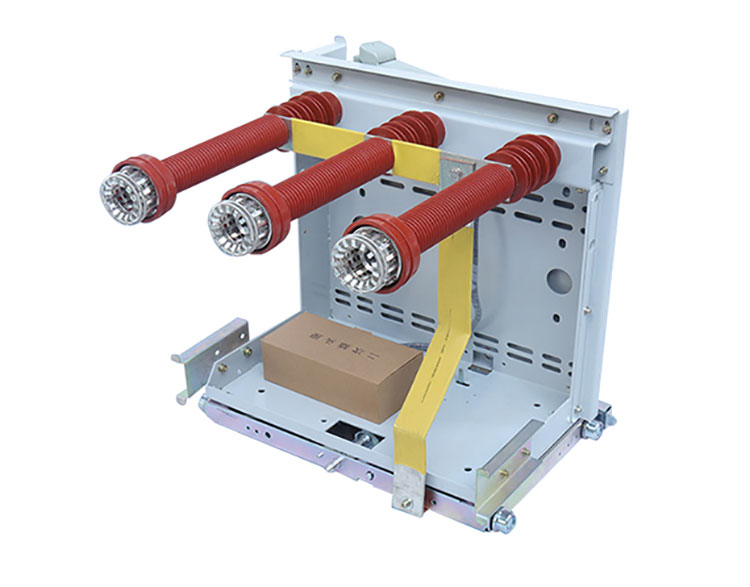

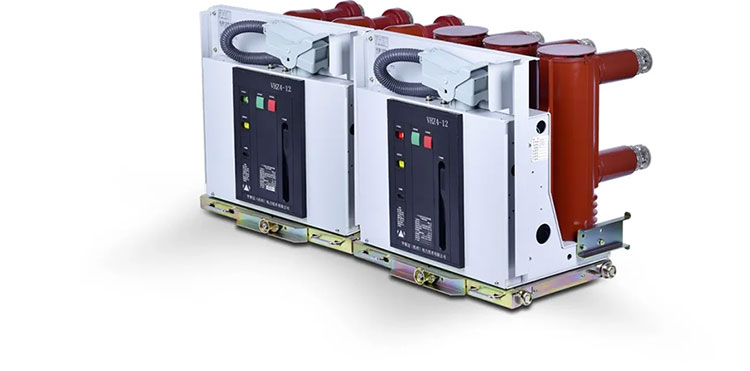

Comewill, pengeluar dan pembekal China, menyediakan kualitiPemutus Litar Vakum Luaran, yang mengganggu arus kerosakan menggunakan ruang pemadam arka vakum dan mekanisme operasi spring atau elektromagnet. Dengan struktur padat, gangguan arka pantas dan kebolehsuaian persekitaran yang kukuh, pemutus ini dipasang secara meluas dalam rangkaian elektrik luar dengan voltan terkadar biasanya antara 5kV hingga 40.5kV.
Pemutus Litar Vakum Luaran direka untuk pemasangan dalam persekitaran pengagihan kuasa terbuka. Ia menggunakan pencelah vakum sebagai medium pemadam arka dan beroperasi melalui mekanisme spring atau elektromagnet untuk membuka dan menutup litar elektrik.
Apabila berlaku kerosakan, sesentuh berpisah di dalam ruang vakum dan arka elektrik terbentuk. Kerana persekitaran berada di bawah vakum yang tinggi, arka dipadamkan dengan cepat dan arus terganggu dengan selamat. Pemutus ini biasanya digunakan dalam pencawang luar, sistem pengedaran dipasang pada tiang, dan infrastruktur grid.
Operasi sebuahPemutus Litar Vakum Luaranterutamanya melibatkan dua bahagian: pencelah vakum dan mekanisme operasi.
Gangguan Arka Vakum
Apabila pemutus dibuka, lengkok terbentuk di antara kenalan yang memisahkan. Dalam kebuk vakum, arka melesap dengan cepat kerana hampir tiada zarah gas untuk mengekalkannya.
Mekanisme Penyimpanan Tenaga
Mekanisme spring menyimpan tenaga mekanikal dan melepaskannya semasa operasi, memacu sesentuh untuk bergerak dengan cepat dan mengganggu arus.
Masa Operasi yang Cepat
Masa buka biasa ialah ≤45 ms, membenarkan pemutus mengasingkan kerosakan sebelum kerosakan peralatan merebak melalui sistem.
Sebuah kilang profesional China yang mengeluarkan peralatan Pemutus Litar Vakum Luaran biasanya mengikut penunjuk teknikal standard yang digunakan dalam rangkaian pengedaran.
Voltan Ternilai
Tahap biasa termasuk 12kV, 24kV dan 40.5kV.
Dinilai Semasa
Arus berkadar biasa berjulat dari 630A hingga 1600A, bergantung pada kapasiti sistem.
Arus Pemutusan Litar Pintas
Kebanyakan pemutus menyokong kapasiti gangguan 20kA hingga 31.5kA.
Keadaan Persekitaran
Peralatan luar biasanya beroperasi dalam lingkungan -40°C hingga +40°C dan direka bentuk dengan rintangan pencemaran untuk persekitaran yang tercemar.
Kehidupan Mekanikal
Hayat mekanikal banyak pemutus mencapai 10,000 operasi atau lebih.
Pemasangan yang betul membantu memastikan operasi yang stabil bagi Pemutus Litar Vakum Luaran di lapangan.
Struktur Pemasangan
Pemutus dipasang pada rangka keluli khusus atau struktur tiang, biasanya dipasang pada ketinggian 4 meter atau lebih tinggi.
Perhimpunan Komponen
Komponen dipasang secara berurutan: rangka struktur → penebat pos → pencelah vakum → sambungan bar bas.
Sambungan elektrik
Jarak garisan keluaran dan jarak tiang mesti mengikut piawaian reka bentuk, dan sambungan terminal hendaklah dilindungi dengan gris anti-karat.
1. Pemadaman Arka Pantas
Teknologi gangguan vakum membolehkan penindasan arka pantas dan mengurangkan risiko kerosakan peralatan.
2. Reka Bentuk Serasi Alam Sekitar
Tiada minyak penebat atau gas SF6 diperlukan, membantu mengelakkan kebocoran atau pelepasan.
3. Keperluan Penyelenggaraan Rendah
Ruang vakum yang dimeterai mengurangkan haus pada sentuhan dalaman dan meminimumkan servis rutin.
4. Struktur Padat dan Ringan
Berbanding dengan pemutus litar minyak tradisional, strukturnya lebih kecil dan lebih mudah untuk diangkut dan dipasang.
5. Penyesuaian kepada Keadaan Luar
Bahan penebat komposit seperti getah silikon atau resin epoksi membantu menahan kilatan pencemaran, sinaran ultraungu dan perubahan suhu.
