Pemutus Litar Vakum (VCB), peranti kritikal dalam pengagihan kuasa voltan sederhana moden. Kami meneroka fizik asas kepupusan arka dalam vakum, membedah komponen teras—daripada pencelah vakum kepada mekanisme pengendalian—dan mempersembahkan perbandingan terperinci dan praktikal dengan teknologi SF₆. Artikel itu juga menggariskan bidang aplikasi utama, kriteria pemilihan, dan amalan terbaik penyelenggaraan, semuanya berasaskan prinsip kejuruteraan industri. Sebagai seorang profesionalPengeluar dan pembekal yang berpangkalan di China, Comewillmenyampaikan penyelesaian VCB berkualiti tinggi dan boleh disesuaikan yang menggabungkan kebolehpercayaan, jangka hayat dan tanggungjawab alam sekitar untuk projek perindustrian, komersial dan utiliti di seluruh dunia.

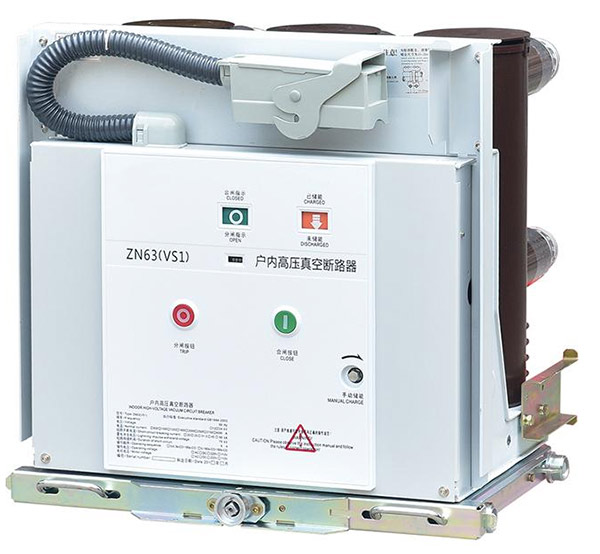

ThePemutus Litar Vakum (VCB)telah menjadi asas pengagihan kuasa voltan sederhana yang boleh dipercayai, berfungsi sebagai peranti pelindung utama dalam pencawang, loji industri dan kemudahan komersial. Tidak seperti teknologi lama yang bergantung pada minyak, udara atau gas SF₆, VCB menggunakan persekitaran vakum tinggi untuk memadamkan arka yang terbentuk apabila sesentuh berpisah semasa kerosakan. Kaedah ini menawarkan kelebihan tersendiri dalam kelajuan pensuisan, kebolehpercayaan operasi, dan keselamatan alam sekitar, menjadikannya pilihan pilihan untuk aplikasi dari 3 kV hingga 36 kV.
Infrastruktur elektrik moden memerlukan peralatan yang bukan sahaja berfungsi di bawah tekanan tetapi juga memerlukan campur tangan minimum selama beberapa dekad perkhidmatan. VCB memenuhi cabaran ini melalui pengganggu yang dimeterai untuk hayat dan reka bentuk mekanikal yang teguh, yang mengurangkan selang penyelenggaraan dengan ketara berbanding jenis pemutus lain.Comewill, sebagai pengilang China yang berpengalaman, pakar dalam menghasilkan VCB yang direka bentuk untuk memberikan prestasi yang konsisten merentas pelbagai keadaan operasi, daripada kelembapan tropika kepada persekitaran sarat habuk industri.
Artikel ini menawarkan perspektif teknikal asal tentang teknologi VCB, memfokuskan pada prinsip kejuruteraan yang mengawal operasinya, komponen kritikal yang memastikan jangka hayatnya dan faktor praktikal yang mesti dipertimbangkan oleh jurutera apabila memilih dan menentukan peranti ini untuk projek baharu atau pengubahsuaian.
Pada teras setiap VCB terletak prinsip fizikal asas: ketidakupayaan arka elektrik untuk mengekalkan dirinya dalam vakum yang tinggi. Apabila bahagian sesentuh pemutus di bawah keadaan rosak, arus cuba mengekalkan laluan melalui wap logam terion. Walau bagaimanapun, kerana pencelah dialihkan kepada tekanan di bawah 10⁻⁴ Pa, laluan bebas purata molekul adalah sangat panjang, dan zarah yang tersedia untuk pengionan adalah terhad.
Arka yang terbentuk wujud hampir keseluruhannya sebagai plasma wap logam dari permukaan sentuhan. Apabila arus secara semula jadi melalui sifar dalam kitaran AC, wap ini terpeluwap hampir serta-merta pada muka sentuhan yang lebih sejuk dan perisai arka di sekelilingnya. Pemeluwapan pantas ini—dikenali sebagaipemulihan dielektrik—menghalang arka daripada menyekat, membersihkan kerosakan dengan berkesan dalam separuh kitaran. Keseluruhan proses adalah bersih, senyap dan menghasilkan hakisan sentuhan yang minimum, menyumbang kepada daya tahan elektrik VCB yang tinggi, selalunya melebihi 5,000 operasi beban penuh.
Yang penting, reka bentuk pencelah vakum memastikan arka kekal pekat dan meresap, mengelakkan titik panas yang boleh merosakkan sampul seramik. Penggunaan geometri sesentuh khusus, seperti sesentuh medan magnet paksi atau jejari, seterusnya mengawal pergerakan arka dan memastikan kehausan sekata, seterusnya memanjangkan hayat fungsi pencelah. Prinsip kepupusan arka inilah yang menjadikan VCB sangat sesuai untuk tugas pensuisan yang kerap, seperti permulaan motor atau pensuisan bank kapasitor, di mana teknologi lain akan merosot dengan lebih cepat.
Untuk aplikasi voltan sederhana, pilihan antara teknologi vakum dan SF₆ ialah keputusan kejuruteraan biasa. Kedua-duanya adalah teknologi matang, tetapi ciri-cirinya sejajar secara berbeza dengan keutamaan projek. Jadual di bawah menyediakan perbandingan yang asli dan terperinci berdasarkan faktor operasi dan persekitaran, tanpa bergantung pada data vendor luaran.
| Parameter | Pemutus Litar Vakum (VCB) | Pemutus Litar SF6 |
|---|---|---|
| Sederhana Gangguan | Vakum (kekuatan dielektrik ~10⁷ V/m) | Gas SF₆ pada tekanan (biasanya 5–7 bar) |
| Kelas Voltan Biasa | 3 kV – 36 kV (voltan sederhana utama) | 3 kV – 800 kV+ (meliputi MV hingga EHV) |
| Kesan Alam Sekitar | Sifar pelepasan; tiada kesan gas rumah hijau | GWP tinggi (23,500x CO₂); memerlukan pengendalian dan kitar semula yang ketat |
| Hakisan Hubungi & Kehidupan | Hakisan rendah; hayat elektrik sehingga 30 kerosakan penuh atau 5,000+ operasi pensuisan | Hakisan sederhana; produk penguraian gas memerlukan pengurusan |
| Rejim Penyelenggaraan | Minimum; pengganggu dimeterai seumur hidup; pelinciran mekanisme sahaja | Pemeriksaan ketumpatan gas berkala; pemantauan kelembapan dan produk sampingan |
| Mekanisme Operasi | Spring atau penggerak magnet – keperluan tenaga yang rendah | Spring, hidraulik atau pneumatik – selalunya tenaga yang lebih tinggi |
| Kekuatan Biasa | Pensuisan yang kerap, penyelenggaraan yang rendah, jinak alam sekitar | Cemerlang untuk pemasangan voltan tinggi, padat, keupayaan arus kerosakan tinggi |
Perbandingan ini menunjukkan bahawa VCB amat kukuh dalam aplikasi yang tanggungjawab alam sekitar, operasi yang kerap dan kos kitaran hayat yang rendah adalah kritikal. Bagi pengguna utiliti dan industri yang mencari penyelesaian berprestasi tinggi yang mampan untuk rangkaian voltan sederhana, VCB memberikan pilihan teknologi yang menarik.Comewillmengeluarkan VCB yang memanfaatkan kelebihan yang wujud ini, menawarkan rangkaian produk daripada 12kV hingga 40.5kV untuk kegunaan dalaman dan luaran.
VCB ialah himpunan komponen kejuruteraan ketepatan, masing-masing memainkan peranan penting dalam memastikan operasi yang boleh dipercayai. Dua bahagian yang paling penting ialah pencelah vakum dan mekanisme operasi.
Pengganggu vakum ialah silinder seramik tertutup rapat yang mengandungi sesentuh tetap dan bergerak. Bahan seramik (selalunya alumina) memberikan penebat dielektrik yang sangat baik dan kekuatan mekanikal. Di dalam, belos logam menyambungkan sentuhan bergerak ke rod operasi luaran, mengekalkan pengedap vakum sambil membenarkan pergerakan paksi. Sistem perisai yang canggih mengelilingi sesentuh untuk memekatkan wap logam dan menghalangnya daripada memendap pada permukaan dalaman seramik, memelihara integriti penebat sepanjang hayat peranti. Bahan sesentuh, biasanya aloi tembaga-kromium, dipilih kerana ketahanannya terhadap kimpalan dan keupayaannya untuk mengekalkan arus pemotongan yang rendah, yang penting untuk pensuisan beban induktif.
Mekanisme operasi menyediakan daya motif untuk membuka dan menutup kenalan dengan cara yang tepat dan pantas. Mekanisme kendalian spring adalah yang paling biasa dalam VCB kerana kebolehpercayaan dan kebebasannya daripada sumber kuasa luaran semasa tersandung. Tenaga disimpan dalam spring penutup (melalui sistem pengecasan manual atau bermotor) dan dikeluarkan apabila isyarat perjalanan diterima. Reka bentuk tenaga tersimpan ini memastikan bahawa pemutus dibuka dengan kelajuan dan daya yang konsisten, tanpa mengira voltan kawalan. Pilihan lain termasuk penggerak magnet, yang menggunakan magnet kekal dan gegelung untuk menyelak, menawarkan reka bentuk mekanikal yang lebih ringkas dengan bahagian yang lebih sedikit bergerak. VCB Comewill dilengkapi dengan mekanisme yang teguh seperti siri CT, direka untuk beribu-ribu operasi dengan pelarasan yang minimum.
VCB dikategorikan mengikut persekitaran pemasangannya dan permintaan operasi khusus. Dua jenis utama ialah:
Bidang aplikasi utama termasuk:
Dengan portfolio yang luas,Comewillmembekalkan VCB untuk aplikasi dalaman dan luaran, menawarkan penyesuaian untuk memenuhi keperluan pelanggan dan piawaian projek tertentu.
Memilih VCB yang betul untuk projek tertentu memerlukan penilaian menyeluruh kedua-dua parameter sistem dan keadaan operasi. Kriteria berikut menjadi asas kepada keputusan perolehan yang kukuh:
Dengan menilai dengan teliti kriteria ini, jurutera dan pasukan perolehan boleh menentukan VCB yang bukan sahaja memenuhi keperluan teknikal segera tetapi juga memberikan kebolehpercayaan jangka panjang dan keberkesanan kos.Comewillmenyediakan sokongan teknikal terperinci untuk membantu pelanggan menavigasi pilihan ini, menawarkan produk yang mematuhi piawaian antarabangsa utama.
Kelebihan utama terletak pada keupayaannya untuk memadamkan arka hampir serta-merta selepas sifar arus dalam vakum, memberikan pemulihan dielektrik yang cepat. Ini menghasilkan masa lengkok yang sangat singkat, hakisan sentuhan berkurangan, dan penyelenggaraan yang minimum, menjadikannya sangat boleh dipercayai untuk sistem voltan sederhana.
VCB direka terutamanya untuk aplikasi voltan sederhana, meliputi julat dari kira-kira 3 kV hingga 36 kV. Ini menjadikan mereka pilihan standard untuk rangkaian pengedaran dan sistem kuasa industri.
VCB mempunyai kelebihan alam sekitar yang ketara kerana ia menggunakan vakum sebagai medium gangguan, yang tidak mempunyai kesan gas rumah hijau. Sebaliknya, gas SF₆ mempunyai Potensi Pemanasan Global (GWP) yang sangat tinggi dan memerlukan pengendalian yang teliti dan prosedur kitar semula akhir hayat.
Dua komponen yang paling kritikal ialah pencelah vakum (sentuhan tertutup) dan mekanisme pengendalian. Bahan sentuhan dan perisai pencelah menentukan hayat elektrik, manakala reka bentuk mekanisme dan kualiti bahan menentukan ketahanan mekanikal.
Ya, VCB sangat sesuai untuk tugas pensuisan yang kerap, seperti menghidupkan motor, pensuisan bank kapasitor dan kawalan relau arka. Reka bentuknya yang teguh dan hakisan sentuhan rendah membolehkan bilangan operasi selamat yang tinggi.
VCB memerlukan penyelenggaraan yang sangat minimum. Tugas utama termasuk pemeriksaan berkala ke atas mekanisme operasi untuk pelinciran yang betul, pemeriksaan penunjuk mekanikal, dan pemeriksaan visual gangguan untuk sebarang tanda kerosakan. Pengganggu itu sendiri dimeterai seumur hidup dan tidak memerlukan pengisian semula gas atau penggantian sesentuh di bawah keadaan perkhidmatan biasa.
