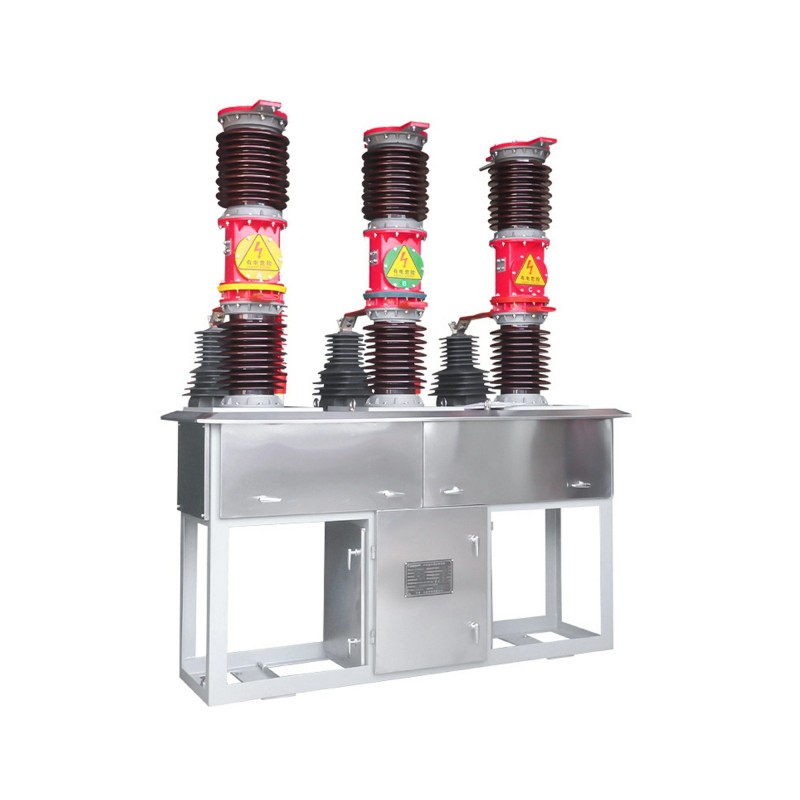

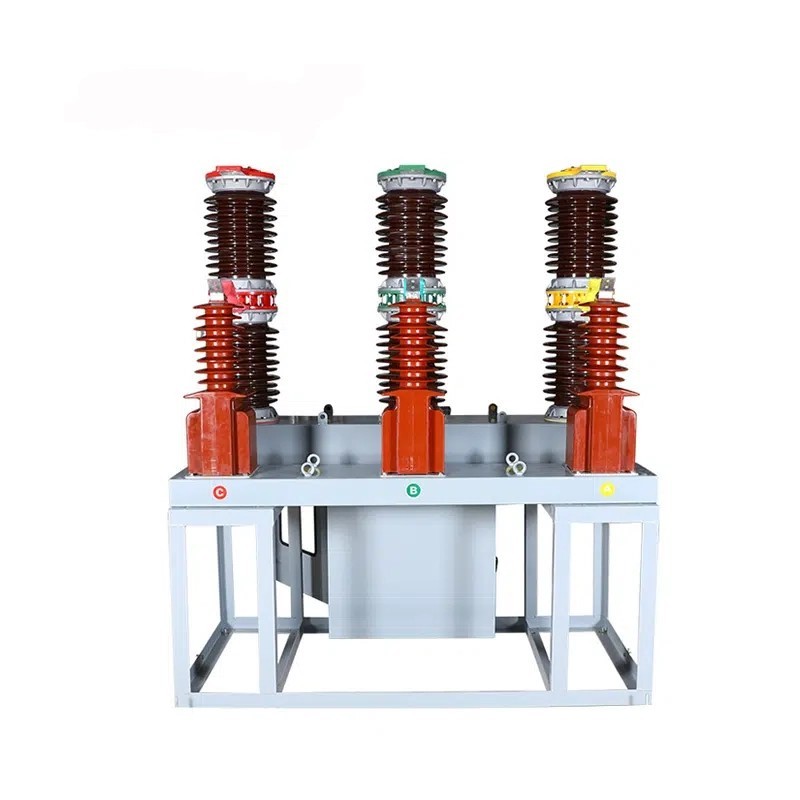

VCB AC Voltan Tinggi Luaran ZW7 berkualiti tinggi ditawarkan oleh pengeluar China Comewill. Prestasi reka bentuknya mematuhi piawaian kebangsaan GB1984-89 "Pemutus Litar Voltan Tinggi AC" dan memenuhi keperluan piawaian IEC-56 "Pemutus Litar Voltan Tinggi AC" Suruhanjaya teknikal Elektrik Antarabangsa (IEC).
Siri pemutus litar ini digunakan terutamanya untuk kawalan dan perlindungan dalam sistem penghantaran dan transformasi kuasa 35KV luar. VCB AC Voltan Tinggi Luaran ZW7 juga boleh digunakan untuk operasi biasa dan perlindungan litar pintas grid kuasa bandar dan luar bandar, serta perusahaan perindustrian dan perlombongan.
Mengguna pakai struktur keseluruhan penebat porselin jenis tiang, penebat atas menempatkan pencelah vakum manakala bahagian bawah berfungsi sebagai penebat porselin tiang. Produk ini sesuai untuk operasi yang kerap dan mempunyai kelebihan termasuk pengedap yang boleh dipercayai, sifat anti-penuaan, rintangan tekanan tinggi, tidak mudah terbakar, tidak mudah meletup, hayat perkhidmatan yang panjang, dan pemasangan dan penyelenggaraan yang mudah.
1. Suhu kerja boleh menahan suhu antara -40 ℃ hingga + 40 ℃, dan prestasinya stabil tanpa mengira sama ada ia sangat sejuk atau panas.
2. Ketinggian tertinggi boleh mencapai 1000 meter, dan walaupun tekanan udara rendah, ia boleh beroperasi dengan pasti tanpa kehilangan rantai.
3. VCB AC Voltan Tinggi Luaran ZW7 mempunyai rintangan angin yang baik dan boleh menahan kelajuan angin sehingga 10 kilometer sejam; Jika model mempunyai voltan berkadar 132/230kV, kelajuan angin minimum 3.2 kilometer sejam diperlukan untuk memenuhi keperluan.
4. Rintangan gempa bumi adalah sangat hebat, dan keamatan gempa bumi 8 magnitud boleh dibawa. Ia juga OK untuk menggunakannya di tempat yang mempunyai keadaan geologi yang buruk.
5. Terdapat piawaian untuk jarak menjalar, iaitu sekurang-kurangnya 31 milimeter per kilovolt. Walaupun alam sekitar lembap atau tercemar, ia boleh mencegah kerosakan kilat secara berkesan.
6. VCB AC Voltan Tinggi Luaran ZW7 mempunyai rintangan yang kuat terhadap pencemaran udara dan direka khusus untuk persekitaran tercemar Kelas IV. Ia boleh digunakan di kawasan perindustrian yang kompleks atau persekitaran luar.
1. Suhu berkisar dari -40 ℃ hingga + 40 ℃, dan kami tidak takut kepada sejuk atau panas yang melampau;
2. Ketinggian tidak lebih daripada 1000 meter adalah mencukupi, dan persekitaran tekanan rendah sedikit tidak akan menjejaskannya sama sekali;
3. Kapasiti angin maksimum ialah 10 kilometer sejam, dan model 132/230kV mesti memenuhi kelajuan angin minimum 3.2 kilometer sejam untuk mencapai prestasi optimum;
4. Boleh menahan gempa bumi dengan magnitud 8, dan boleh digunakan dengan tenang di kawasan yang terdedah kepada gempa bumi;
5. Sekurang-kurangnya 31 milimeter jarak rayap bagi setiap kilovolt, memastikan keselamatan elektrik;
6. Direka khas untuk persekitaran tercemar Kelas IV, VCB AC Voltan Tinggi Luaran ZW7 boleh digunakan di kawasan perindustrian yang kompleks dan tempat yang mempunyai pencemaran luar yang teruk.
| TIDAK | item | Unit | Nilai | ||
| 1 | Voltan terkadar | KV | 40.5 | ||
| 2 | Tahap penebat yang dinilai | Kekerapan kuasa menahan voltan | Ujian kering | 95 | |
| Ujian basah | 80 | ||||
| Impuls kilat menahan voltan (puncak) | 185 | ||||
| 3 | Nilai semasa | A | 1250,1600,2000 | ||
| 4 | Arus pemutus litar pintas yang dinilai | KA | 20,25,31.5 | ||
| 5 | Urutan operasi dinilai |
|
0-0.3s-gabungan-180s-gabungan | ||
| 6 | Masa pemecahan arus litar pintas yang dinilai | kali | 12 | ||
| 7 | Arus penutupan litar pintas berkadar (puncak) | KA | 50,63,80 | ||
| 8 | Puncak ternilai menahan arus | ||||
| 9 | Dinilai masa singkat menahan arus | KA | 20,25,31.5 | ||
| 10 | Arus berterusan litar pintas yang dinilai | S | 4 | ||
| 11 | Purata kelajuan pembukaan | m/s | 1.5±0.2 | ||
| 12 | Purata kelajuan penutupan | 0.7±0.2 | |||
| 13 | Hubungi masa lantunan penutupan | s | ≤2 | ||
| 14 | Perbezaan masa segerak gerbang gabungan tiga fasa (minit). | ≤2 | |||
| 15 | Masa tutup | ≤150 | |||
| 16 | Waktu buka | ≤60 | |||
| 17 | Kehidupan mekanikal | kali | 10000 | ||
| 18 | Voltan kendalian berkadar dan voltan terkadar litar tambahan | V | DC220,110,24 | ||
| AC220,110,24 | |||||
| 19 | Rintangan DC setiap litar fasa (tanpa pengubah) | μΩ | ≤100 | ||
| 20 | Sentuhan dinamik dan statik membenarkan ketebalan haus | mm | 3 | ||
| 21 | berat badan | kg | 800 | ||
