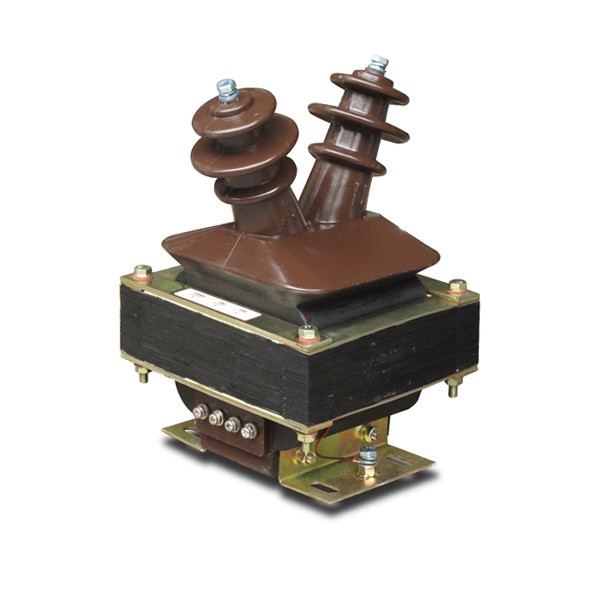

A Pengubah Voltanialah teknologi pengubah instrumen penting yang digunakan untuk mengurangkan voltan primer tinggi kepada voltan sekunder berkadar yang sesuai untuk pengukuran, pemeteran, perlindungan dan kawalan. Tidak seperti pengubah kuasa, yang bertujuan untuk pemindahan tenaga antara rangkaian elektrik, pengubah instrumen direka bentuk untuk memberikan isyarat yang tepat kepada meter, geganti, peralatan pemantauan dan sistem kawalan. Pemilihan yang betul bergantung pada voltan sistem primer, voltan sekunder, kekerapan, keperluan ketepatan, beban, penebat, susunan fasa, konfigurasi belitan, lokasi pemasangan, pendedahan alam sekitar dan fungsi perlindungan atau pengukuran yang dimaksudkan. Teknologi elektromagnet, kapasitif dan elektronik menyediakan pendekatan yang berbeza untuk mendapatkan isyarat voltan berkadar. Reka bentuk dalaman dan luaran juga menangani keadaan persekitaran yang berbeza. Oleh itu, penilaian teknikal yang lengkap perlu mempertimbangkan prestasi elektrik, penebat, pembinaan, aksesori, perlindungan, pemasangan dan penyelenggaraan sebagai satu sistem yang diselaraskan.
Jadual Kandungan
Klik mana-mana topik untuk melompat terus ke bahagian tersebut.
- 1. Mengapa Pengukuran Voltan Penting dalam Sistem Kuasa?
- 2. Bagaimana Transformer Voltan Instrumen Berfungsi?
- 3. Apakah Jenis dan Konfigurasi Utama?
- 4. Bagaimanakah Ketepatan dan Beban Mempengaruhi Pemilihan?
- 5. Mengapa Penebat dan Pengasingan Elektrik Penting?
- 6. Bagaimanakah Aplikasi Perlindungan dan Pengukuran Berbeza?
- 7. Apakah Perbezaan Antara Reka Bentuk Elektromagnet dan Kapasitif?
- 8. Bagaimanakah Reka Bentuk Dalaman dan Luaran Menangani Keadaan Berbeza?
- 9. Bagaimanakah Aplikasi Fasa Tunggal dan Tiga Fasa Berbeza?
- 10. Bagaimanakah Fius, Pembumian Sekunder, dan Keselamatan Perlu Dipertimbangkan?
- 11. Aplikasi manakah yang menggunakan pengukuran voltan instrumen?
- 12. Apakah Kesilapan Pemilihan Biasa yang Perlu Dielakkan?
- 13. Apakah yang Perlu Disertakan dalam Spesifikasi Teknikal Profesional?
- 14. Soalan Lazim
Mengapa Pengukuran Voltan Penting dalam Sistem Kuasa?
Rangkaian elektrik tidak boleh dikawal dengan selamat dan tepat tanpa maklumat yang boleh dipercayai tentang voltan. Operator, geganti perlindungan, meter, sistem automasi dan peralatan pemantauan semuanya bergantung pada isyarat pengukuran yang mewakili keadaan litar elektrik utama.
Menyambung secara terus meter konvensional atau peralatan kawalan voltan rendah ke litar voltan sederhana atau tinggi akan menjadi tidak praktikal dan berpotensi berbahaya. Pengubah instrumen menyelesaikan masalah ini dengan mencipta isyarat sekunder berkadar yang mewakili voltan primer sambil menyediakan pemisahan elektrik antara litar voltan tinggi dan litar pengukur sekunder.
Pemisahan ini mempunyai beberapa kelebihan praktikal. Peralatan pengukuran boleh direka bentuk di sekeliling voltan sekunder piawai dan bukannya didedahkan terus kepada sistem utama. Geganti perlindungan boleh memproses isyarat yang boleh diurus. Meter tenaga boleh melaksanakan fungsi pengukurannya. Operator boleh mendapatkan maklumat tentang rangkaian elektrik tanpa membawa voltan utama terus ke dalam panel kawalan.
Menyediakan isyarat voltan berkadar untuk meter dan peranti pemantauan.
Membekalkan maklumat voltan kepada geganti pelindung yang menilai keadaan sistem yang tidak normal.
Memisahkan litar pengukuran sekunder daripada rangkaian primer voltan tinggi.
Menyediakan isyarat elektrik yang boleh menyokong automasi, menukar logik, penyegerakan dan fungsi kawalan lain.
Maklumat voltan amat penting dalam sistem di mana keadaan elektrik berubah secara berterusan. Pencawang, sistem pengedaran industri, penyuap pengubah, rangkaian tenaga boleh diperbaharui dan sistem utiliti yang kompleks semuanya memerlukan maklumat yang boleh dipercayai tentang voltan sistem.
Pengukuran juga menyokong penyelesaian masalah. Jika isyarat sekunder yang diperhatikan berubah secara tidak dijangka, jurutera boleh menyiasat sama ada puncanya berkaitan dengan sistem utama, pengubah instrumen, pendawaian, litar perlindungan atau bahagian lain rantai pengukuran.
Oleh itu, rantai ukuran yang boleh dipercayai bermula dengan pengubah instrumen yang dipilih dengan betul. Ketepatan, penebat, konfigurasi sambungan, beban sekunder, keadaan persekitaran dan keperluan perlindungan semuanya perlu dipertimbangkan bersama.
Bagaimana Transformer Voltan Instrumen Berfungsi?
Alatubah voltan alat elektromagnet berfungsi melalui aruhan elektromagnet. Penggulungan primer disambungkan ke litar voltan tinggi, manakala penggulungan sekunder menyediakan voltan rendah berkadar kepada peralatan pengukur atau perlindungan yang disambungkan.
Hubungan asas ditentukan oleh nisbah lilitan primer kepada lilitan sekunder. Apabila belitan primer ditenagakan, fluks magnet terwujud dalam teras. Fluks ini mendorong voltan dalam belitan sekunder yang sepadan secara berkadar dengan voltan primer dalam julat operasi reka bentuk pengubah.
Penggulungan utama
Penggulungan utama menyambung ke litar voltan tinggi. Oleh itu, sistem penebatnya direka bentuk untuk menahan tekanan elektrik yang berkaitan dengan rangkaian utama.
Bergantung pada seni bina produk, belitan utama boleh mempunyai pembinaan fizikal yang berbeza. Sesetengah reka bentuk menggunakan susunan belitan konvensional, manakala yang lain mengintegrasikan belitan ke dalam struktur penebat terkapsul.
Penggulungan sekunder
Penggulungan sekunder memberikan isyarat voltan yang dikurangkan kepada meter, geganti dan peralatan lain. Outputnya direka bentuk untuk kekal berkadar dengan voltan primer di bawah keadaan elektrik tertentu.
Teras magnet
Teras menyediakan laluan magnet yang diperlukan untuk aruhan elektromagnet. Pembinaan teras dan ciri magnet mempengaruhi ketepatan, tingkah laku pengujaan, kehilangan, dan keupayaan pengubah untuk memberikan isyarat sekunder yang stabil.
Sistem penebat
Sistem penebat memisahkan belitan primer voltan tinggi daripada belitan sekunder, kepungan, dan struktur sekeliling. Bergantung pada reka bentuk produk, ini boleh melibatkan penebat kering, tuangan resin epoksi, penebat minyak, penebat gas atau susunan dielektrik lain.
| Komponen | Fungsi Utama | Pertimbangan Reka Bentuk Utama |
|---|---|---|
| Penggulungan utama | Menyambung kepada litar voltan tinggi | Keperluan voltan dan penebat utama |
| Penggulungan sekunder | Menyediakan isyarat ukuran yang dikurangkan | Voltan sekunder, ketepatan, beban |
| Teras magnet | Menyediakan laluan magnetik | Bahan teras dan ciri pengujaan |
| Sistem penebat | Mengekalkan pemisahan elektrik | Tegasan voltan, persekitaran, kestabilan mekanikal |
| Kandang atau perumahan | Menyediakan perlindungan mekanikal dan alam sekitar | Lokasi pemasangan dan keadaan pendedahan |
Kualiti isyarat sekunder
Isyarat sekunder yang berguna mesti mewakili voltan primer dengan tepat manakala peralatan yang disambungkan menarik beban yang ditentukan. Jika litar pengukuran meletakkan beban yang berlebihan pada sekunder, nisbah voltan dan ketepatan boleh terjejas.
Inilah sebabnya mengapa pengubah, pendawaian, terminal, meter, geganti dan peralatan sekunder lain harus dinilai sebagai satu litar.
Prinsip kerja mungkin mudah dalam konsep, tetapi untuk mencapai ketepatan yang stabil di bawah keadaan operasi sebenar memerlukan reka bentuk yang teliti bagi teras, belitan, penebat, sambungan dan struktur mekanikal.
Apakah Jenis dan Konfigurasi Utama?
Transformer voltan instrumen boleh dikelaskan mengikut pemasangan, susunan fasa, konfigurasi belitan, teknologi penebat, dan prinsip operasi. Kategori ini membantu jurutera menyempitkan pemilihan mengikut keperluan sistem.
Konfigurasi dalaman
Unit dalaman bertujuan untuk pemasangan di dalam suis, pencawang, bilik elektrik atau persekitaran terlindung yang lain. Reka bentuk kepungan dan penebat mereka boleh dioptimumkan di sekitar persekitaran dalaman terkawal.
Reka bentuk tuangan resin epoksi adalah perkara biasa dalam aplikasi voltan sederhana dalaman yang padat kerana penebat pepejal boleh mencipta struktur tertutup sambil mengekalkan pemasangan fizikal yang agak padat.
Konfigurasi luar
Unit luar menghadapi pendedahan langsung kepada hujan, kelembapan, perubahan suhu, cahaya matahari, habuk, pencemaran dan keadaan persekitaran yang lain. Oleh itu, susunan perumahan dan penebat mereka perlu menangani perkhidmatan luar.
Konfigurasi fasa tunggal
Reka bentuk fasa tunggal biasanya digunakan di mana setiap fasa diukur secara berasingan atau di mana aplikasi memerlukan susunan pengukuran fasa ke tanah atau fasa ke fasa yang ditentukan.
Konfigurasi tiga fasa
Susunan tiga fasa boleh menyediakan pengukuran voltan yang diselaraskan untuk rangkaian elektrik tiga fasa. Sambungan yang tepat bergantung pada konfigurasi neutral sistem dan fungsi perlindungan atau pemeteran.
Konfigurasi dua lilitan dan tiga lilitan
Reka bentuk dua lilitan mengandungi satu lilitan primer dan satu lilitan sekunder. Reka bentuk tiga belitan menambah belitan sekunder tambahan yang mungkin menyokong perlindungan berasingan atau fungsi berkaitan pembumian, bergantung pada skema elektrik.
Sistem jenis kering dan cast-resin
Sistem jenis kering menggunakan penebat pepejal atau kering tanpa dielektrik cecair. Pembinaan tuangan resin epoksi boleh membungkus sepenuhnya komponen terpilih, memberikan kestabilan mekanikal dan ketahanan terhadap kelembapan dan pencemaran.
Reka bentuk yang direndam minyak
Konfigurasi terendam minyak menggunakan minyak penebat sebagai sebahagian daripada sistem dielektrik dan terma. Reka bentuk ini memerlukan pembinaan tangki yang sesuai, pengedap, pengurusan minyak dan prosedur penyelenggaraan.
Konfigurasi boleh kembung atau terlindung gas
Reka bentuk bertebat gas boleh digunakan di mana sistem dielektrik tertutup adalah sesuai. Pemilihan mereka harus termasuk pertimbangan pengedap kandang, sifat gas, pengurusan tekanan, prosedur perkhidmatan, dan keperluan alam sekitar.
Teknologi kapasitif dan elektronik
Tidak semua sistem pengukuran voltan bergantung pada pengubah elektromagnet konvensional. Transformer voltan kapasitif menggunakan pembahagi kapasitif dalam kombinasi dengan bahagian elektromagnet, manakala penderia voltan elektronik menggunakan kaedah penderiaan dan penukaran isyarat untuk menghasilkan output elektrik berkadar.
| Pengelasan | Pilihan Biasa | Fokus Pemilihan |
|---|---|---|
| Pemasangan | Dalam, luar | Pendedahan alam sekitar dan reka bentuk kepungan |
| fasa | Fasa tunggal, tiga fasa | Skim konfigurasi dan pengukuran rangkaian |
| Penggulungan | Dua lilitan, tiga lilitan | Pemeteran, perlindungan, fungsi tambahan |
| Penebat | Kering, cast-resin, minyak, gas | Kelas voltan, persekitaran, penyelenggaraan |
| Prinsip kerja | Elektromagnet, kapasitif, elektronik | Tahap voltan, ketepatan, seni bina sistem |
Pemilihan harus bermula dengan keperluan aplikasi dan rangkaian, bukan hanya kategori produk. Konfigurasi yang berbeza boleh memenuhi fungsi pengukuran yang serupa sambil menyediakan ciri pemasangan dan penyelenggaraan yang berbeza.
Bagaimanakah Ketepatan dan Beban Mempengaruhi Pemilihan?
Ketepatan adalah salah satu pertimbangan teknikal yang paling penting kerana isyarat sekunder boleh digunakan untuk pengukuran tenaga, pemantauan sistem, perlindungan, kawalan, atau beberapa fungsi pada masa yang sama.
Kelas ketepatan
Kelas ketepatan menerangkan ralat pengukuran yang dibenarkan di bawah keadaan yang ditetapkan. Aplikasi yang berbeza mungkin mempunyai keperluan ketepatan yang berbeza.
Litar pengukuran yang digunakan untuk pemeteran boleh memerlukan ketepatan yang lebih ketat daripada aplikasi di mana pengubah menyediakan isyarat perlindungan terutamanya. Oleh itu, kelas yang betul bergantung pada apa yang perlu dicapai oleh litar sekunder.
Beban yang dinilai
Beban merujuk kepada beban yang disambungkan kepada belitan sekunder. Ini termasuk meter, input geganti, transduser, pendawaian, blok terminal dan peranti lain yang bersambung.
Jika beban sebenar litar sekunder berbeza dengan ketara daripada keadaan yang ditentukan oleh pengubah, ketepatan dan tingkah laku output boleh berubah.
Ketepatan nisbah
Nisbah transformasi perlu kekal dalam toleransi yang ditetapkan. Ketidakpadanan antara nisbah yang dimaksudkan dan nisbah sebenar boleh mempengaruhi kedua-dua nilai pengukuran dan keputusan perlindungan.
Anjakan fasa
Dalam sistem pengukuran yang melibatkan pengiraan kuasa, perhubungan fasa penting. Ralat kecil dalam anjakan fasa boleh menjejaskan ketepatan pengiraan yang diperoleh daripada isyarat voltan dan arus.
| Parameter | Apa yang Diterangkan | Mengapa Ia Penting |
|---|---|---|
| Kelas ketepatan | Ketepatan pengukuran di bawah keadaan yang ditetapkan | Menentukan kesesuaian untuk pemeteran atau perlindungan |
| Beban yang dinilai | Beban litar sekunder | Mempengaruhi voltan dan ketepatan sekunder |
| Nisbah transformasi | Hubungan voltan primer-ke-sekunder | Memastikan ukuran mewakili sistem utama dengan betul |
| Anjakan fasa | Hubungan sudut antara voltan primer dan sekunder | Boleh menjejaskan pengiraan kuasa dan perlindungan |
Pemeteran berbanding keperluan perlindungan
Aplikasi berorientasikan ukuran secara amnya menumpukan pada mengekalkan output berkadar yang tepat merentas julat operasi yang berkaitan. Aplikasi berorientasikan perlindungan mungkin lebih menekankan kelakuan pengubah semasa keadaan sistem yang tidak normal dan keupayaan isyarat sekunder untuk menyokong operasi geganti.
Perbezaan ini harus ditunjukkan dalam spesifikasi teknikal. Produk yang dipilih hanya mengikut voltan nominal boleh menjadi tidak sesuai jika ciri ketepatan dan bebannya tidak sepadan dengan litar yang disambungkan.
Mengapa Penebat dan Pengasingan Elektrik Penting?
Pengasingan elektrik adalah salah satu sebab utama pengubah voltan instrumen digunakan. Litar utama boleh beroperasi pada voltan jauh melebihi julat kendalian selamat bagi peranti pengukuran dan kawalan konvensional, jadi sistem penebat mesti mencipta pemisahan yang boleh dipercayai antara litar primer dan sekunder.
Pengasingan primer-ke-sekunder
Sistem penebat perlu menahan tegasan elektrik yang berkaitan dengan voltan primer terkadar dan keadaan sementara yang ditentukan. Reka bentuk termasuk bahan penebat, jarak rayapan, kelegaan, susunan penggulungan, enkapsulasi, terminal, dan geometri kepungan.
Penebat pepejal
Reka bentuk resin tuang boleh membungkus belitan dan komponen elektrik lain. Pendekatan ini boleh menyediakan struktur yang padat dan stabil secara mekanikal sambil mengurangkan pendedahan langsung permukaan penebat dalaman kepada kelembapan atau pencemaran.
Penebat minyak
Minyak menyediakan kedua-dua penebat dielektrik dan ciri pemindahan haba. Reka bentuk yang dipenuhi minyak memerlukan pembendungan dan pengedap yang sesuai untuk mengekalkan persekitaran dalaman yang dimaksudkan.
Penebat gas
Pemasangan terlindung gas menggunakan medium dielektrik tertutup. Kepungan mesti mengekalkan integritinya, dan prosedur perkhidmatan mesti mengambil kira medium dielektrik dan tekanan atau susunan pengedap peralatan.
Rayapan dan pelepasan
Kelegaan merujuk kepada jarak terpendek melalui udara antara bahagian konduktif, manakala rayapan berkaitan dengan jarak sepanjang permukaan penebat. Kedua-duanya penting dalam reka bentuk peralatan voltan sederhana dan tinggi.
Pencemaran alam sekitar boleh meningkatkan kepentingan jarak rayap kerana pencemaran pada permukaan penebat boleh mewujudkan laluan untuk arus bocor.
Penebat mesti menahan tekanan elektrik yang ditentukan tanpa kerosakan.
Sistem penebat harus mengekalkan fungsinya di bawah kelembapan yang dijangkakan, pencemaran, dan keadaan suhu.
Penggulungan dan penebat perlu kekal stabil semasa pengangkutan, pemasangan dan operasi biasa.
Litar pengukuran voltan rendah mesti kekal dipisahkan dengan betul daripada rangkaian utama.
Oleh itu, penebat bukanlah pilihan bahan tunggal. Ia adalah sistem kejuruteraan lengkap yang melibatkan geometri, bahan, kualiti pembuatan, pendedahan alam sekitar, dan koordinasi elektrik.
Bagi pembeli, ini bermakna perihalan penebat hendaklah khusus. Terma seperti jenis kering, resin tuang, minyak terendam, atau terlindung gas menyediakan titik permulaan, tetapi spesifikasi teknikal juga harus menerangkan kelas voltan yang dimaksudkan dan keadaan pemasangan.
Bagaimanakah Aplikasi Perlindungan dan Pengukuran Berbeza?
Litar voltan primer yang sama mungkin memberikan isyarat kepada kedua-dua sistem pengukuran dan perlindungan, tetapi keperluan kedua-dua fungsi ini tidak sama.
Aplikasi pengukuran
Sistem pengukuran memerlukan voltan berkadar yang stabil supaya meter dan peranti pemantauan boleh mewakili sistem utama dengan tepat. Oleh itu, ketepatan merentasi julat operasi biasa adalah amat penting.
Aplikasi boleh termasuk meter voltan, meter tenaga, peralatan kualiti kuasa, sistem penyeliaan dan peranti pemantauan lain.
Aplikasi perlindungan
Geganti perlindungan menggunakan isyarat elektrik untuk mengenal pasti keadaan yang tidak normal. Maklumat voltan boleh menyumbang kepada undervoltage, overvoltage, arah, jarak, penyegerakan atau fungsi perlindungan lain bergantung pada seni bina rangkaian.
Transformer mesti memberikan isyarat yang sesuai di bawah syarat yang berkaitan dengan skim perlindungan.
Aplikasi gabungan
Sesetengah sistem menggunakan belitan sekunder yang berasingan untuk fungsi yang berbeza. Satu belitan boleh menyokong pengukuran manakala satu lagi ditugaskan untuk perlindungan.
Susunan ini boleh membantu mengasingkan keperluan litar yang berbeza dan mengurangkan interaksi antara beban pengukuran dan input perlindungan.
| Permohonan | Fungsi Sekunder Biasa | Keutamaan Reka Bentuk Utama |
|---|---|---|
| Pemeteran voltan | Voltan berkadar yang tepat | Ketepatan dan beban yang ditentukan |
| Pengukuran tenaga | Isyarat voltan untuk pengiraan elektrik | Ketepatan nisbah dan prestasi fasa |
| Perlindungan geganti | Input voltan untuk logik kerosakan | Prestasi perlindungan dan tingkah laku sekunder yang sesuai |
| Sistem kawalan | Maklum balas voltan atau penyegerakan | Isyarat yang stabil dan berskala dengan betul |
| Pemantauan | Data keadaan sistem | Kualiti dan integrasi isyarat yang boleh dipercayai |
Belitan sekunder tambahan
Produk tiga lilitan boleh memberikan output sekunder tambahan untuk aplikasi khusus. Tujuan yang tepat bergantung pada konfigurasi sistem dan skema perlindungan.
Ini adalah salah satu sebab lukisan teknikal adalah berharga. Gambar rajah penggulungan yang lengkap mendedahkan maklumat yang lebih berguna daripada pernyataan umum bahawa produk mempunyai berbilang output.
Reka bentuk litar sekunder
Litar yang disambungkan harus dipertimbangkan secara keseluruhannya. Larian kabel yang panjang, blok terminal, meter, geganti, transduser dan peralatan lain semuanya menyumbang kepada beban sekunder dan tingkah laku isyarat yang sebenar.
Apakah Perbezaan Antara Reka Bentuk Elektromagnet dan Kapasitif?
Teknologi pengukuran voltan yang berbeza menyelesaikan masalah asas yang sama dengan cara yang berbeza. Memahami prinsip operasi mereka membantu jurutera memadankan peralatan dengan rangkaian dan aplikasi.
Teknologi elektromagnet
Reka bentuk elektromagnet konvensional menggunakan belitan primer dan sekunder yang digabungkan melalui teras magnet. Ia biasa, mantap, dan sesuai untuk banyak pengukuran voltan sederhana dan aplikasi perlindungan.
Pemilihannya melibatkan voltan primer, voltan sekunder, kekerapan, ketepatan, beban, penebat dan konfigurasi belitan.
Teknologi pengubah voltan kapasitif
Pengubah voltan kapasitif menggunakan pembahagi kapasitif untuk mengurangkan voltan primer sebelum bahagian pengubah elektromagnet memproses isyarat. Seni bina ini boleh berguna pada tahap voltan yang lebih tinggi dan juga boleh menyokong aplikasi berkaitan komunikasi tertentu bergantung pada pembinaannya.
Komponen kapasitif membentuk sebahagian daripada rangkaian pembahagian voltan keseluruhan, jadi penebat, tingkah laku frekuensi, pampasan, dan sambungan sistem perlu dipertimbangkan dengan teliti.
Penderiaan voltan elektronik
Transformer atau penderia voltan elektronik boleh menggunakan elemen penderiaan dan penukar elektronik untuk menghasilkan keluaran berkadar. Teknologi ini boleh menyokong seni bina sistem padat dan integrasi dengan perlindungan digital atau sistem pemantauan.
Antara muka keluaran, keperluan kuasa, protokol isyarat, ketepatan, had persekitaran dan keserasian dengan sistem hiliran perlu dinyatakan dengan jelas.
| Teknologi | Prinsip Asas | Pertimbangan Pemilihan Biasa |
|---|---|---|
| Elektromagnet | Penggulungan primer dan sekunder dengan gandingan magnetik | Nisbah, ketepatan, beban, penebat, reka bentuk teras |
| Kapasitif | Pembahagian voltan kapasitif dengan penukaran pengubah | Kelas voltan, tingkah laku frekuensi, pampasan, penyepaduan sistem |
| elektronik | Penukaran penderia dan isyarat elektronik | Jenis output, elektronik, komunikasi, ketepatan, had persekitaran |
Mengapa pilihan teknologi penting
Teknologi yang betul bergantung pada rangkaian dan bukannya pada keutamaan generik. Aplikasi suis voltan sederhana dalaman yang padat mungkin mempunyai keperluan yang berbeza daripada pencawang luaran voltan tinggi.
Ruang, pendedahan alam sekitar, keperluan penebat, strategi penyelenggaraan, ketepatan pengukuran, seni bina komunikasi, dan fungsi perlindungan yang dimaksudkan semuanya mempengaruhi teknologi yang sesuai.
Bagaimanakah Reka Bentuk Dalaman dan Luaran Menangani Keadaan Berbeza?
Persekitaran pemasangan mempengaruhi kepungan, penebat, perlindungan permukaan, terminal, pengedap, struktur mekanikal dan pendekatan penyelenggaraan.
Bilik elektrik dalaman
Peralatan dalaman biasanya mendapat manfaat daripada suhu dan kelembapan terkawal berbanding dengan pemasangan luaran. Ini boleh membenarkan penebat padat dan reka bentuk kepungan, dengan syarat bilik itu sendiri mengekalkan keadaan persekitaran yang sesuai.
Peralatan voltan sederhana dalaman juga mungkin perlu dimuatkan di dalam petak suis piawai. Oleh itu, dimensi padat, susunan pelekap, akses kabel dan orientasi terminal menjadi penting.
Pencawang luar
Peralatan luar mesti tahan pendedahan cuaca. Hujan, kelembapan, sinaran ultraungu, pencemaran, habuk, angin, dan berbasikal suhu semuanya boleh menjejaskan peralatan.
Bahan perumahan, pengedap, bangsal, jarak menjalar, rawatan permukaan, dan reka bentuk terminal harus mencerminkan keadaan tersebut.
Pencemaran dan pencemaran
Tapak perindustrian dan kawasan pantai boleh menunjukkan keadaan pencemaran yang jauh lebih mendesak daripada persekitaran dalaman yang bersih.
Permukaan penebat perlu mengekalkan prestasi yang sesuai apabila terdedah kepada kelembapan dan pencemaran. Susunan fizikal penebat dan bangsal pelindung mungkin penting.
Perubahan suhu
Peralatan luar mungkin mengalami perubahan suhu harian dan bermusim yang ketara. Perubahan ini boleh mewujudkan pengembangan dan pengecutan mekanikal serta risiko pemeluwapan.
| keadaan | Potensi Kesan | Respons Reka Bentuk |
|---|---|---|
| Kelembapan | Tegasan pemeluwapan dan penebat | Reka bentuk kepungan dan anti-kondensasi yang sesuai |
| hujan | Pendedahan kelembapan | Pengedap, perumahan dan perlindungan terminal yang sesuai |
| Pencemaran | Pencemaran permukaan dan laluan kebocoran | Susunan rayapan dan penebat yang sesuai |
| Pendedahan UV | Penuaan bahan | Bahan luar yang sesuai dan rawatan permukaan |
| Berbasikal suhu | Pemeluwapan dan tekanan mekanikal | Pemilihan bahan dan penilaian alam sekitar |
Kedudukan pemasangan di dalam suis
Apabila dipasang di dalam pemasangan suis voltan sederhana, pengubah mesti sesuai dengan petak yang tersedia sambil mengekalkan kelegaan dan sambungan yang diperlukan.
Laluan kabel, terminal utama, pendawaian sekunder, akses pemeriksaan, dan peralatan bersebelahan harus disemak semasa peringkat reka bentuk panel.
Bagaimanakah Aplikasi Fasa Tunggal dan Tiga Fasa Berbeza?
Susunan fasa adalah bahagian penting dalam reka bentuk sistem kerana pengubah mesti sepadan dengan cara voltan diukur dalam rangkaian elektrik.
Pengukuran fasa tunggal
Unit fasa tunggal boleh digunakan untuk mengukur fasa individu atau voltan fasa ke tanah atau fasa ke fasa yang ditentukan bergantung pada skema pendawaian.
Susunan ini adalah perkara biasa apabila ukuran fasa berasingan diperlukan atau apabila reka bentuk perlindungan menggunakan rujukan voltan tertentu.
Pengukuran tiga fasa
Sistem tiga fasa memerlukan pengukuran yang diselaraskan bagi voltan tiga fasa. Konfigurasi pengubah bergantung pada sama ada sistem dibumikan, tidak dibumikan atau menggunakan susunan neutral yang lain.
Oleh itu, gambar rajah sambungan adalah penting kerana dua sistem dengan penarafan voltan yang serupa boleh memerlukan pendawaian pengubah yang berbeza.
Susunan penggulungan
Reka bentuk lilitan dua kali menyediakan satu litar sekunder utama. Reka bentuk tiga lilitan menambah satu lagi lilitan sekunder yang boleh diberikan kepada fungsi yang berasingan.
Penggulungan tambahan boleh berguna apabila pemeteran dan litar perlindungan memerlukan output yang berbeza.
Skim sambungan
Susunan yang mungkin boleh termasuk pengukuran fasa ke fasa, ukuran fasa ke tanah, pengaturan berkaitan delta terbuka atau konfigurasi khusus sistem yang lain. Skim yang betul bergantung pada rangkaian elektrik.
Berguna apabila voltan fasa individu yang ditentukan mesti diukur atau dipantau.
Sesuai untuk pengukuran voltan terkoordinasi dalam rangkaian elektrik tiga fasa.
Menyediakan satu litar primer dan satu litar sekunder untuk ukuran atau fungsi kawalan yang dimaksudkan.
Menambah output sekunder tambahan untuk perlindungan bebas atau litar khusus.
Mengapa gambarajah pendawaian penting
Nama produk sahaja tidak boleh sentiasa menyampaikan konfigurasi fasa dan penggulungan yang lengkap. Gambar rajah pendawaian menunjukkan terminal mana yang dimiliki oleh setiap belitan dan cara pengubah harus disambungkan ke sistem luaran.
Ini amat penting untuk pemasangan tersuai di mana litar sekunder disambungkan kepada beberapa peranti berbeza.
Bagaimanakah Fius, Pembumian Sekunder, dan Keselamatan Perlu Dipertimbangkan?
Pengubah voltan instrumen disambungkan terus ke litar voltan tinggi, jadi perlindungan dan pendawaian sekundernya memerlukan kejuruteraan yang teliti.
Fius utama
Beberapa konfigurasi pengubah termasuk fius voltan tinggi atau dipasang dengan fius pelindung luaran. Tujuan mereka adalah untuk mengehadkan akibat kerosakan dalaman dan melindungi sistem elektrik di sekeliling mengikut skema perlindungan yang direka.
Penarafan dan penyelarasan fius harus sepadan dengan pengubah dan rangkaian dan bukannya dipilih secara bebas.
Pembumian sekunder
Litar sekunder biasanya menggunakan susunan pembumian yang ditentukan untuk mewujudkan rujukan yang diketahui dan mengurangkan risiko yang berkaitan dengan pemindahan potensi sekunder-ke-utama yang tidak disengajakan.
Kaedah pembumian yang tepat harus mengikut reka bentuk pengubah, kod elektrik, falsafah perlindungan, dan keperluan pemasangan tempatan.
Pengenalan terminal
Terminal primer dan sekunder hendaklah dikenal pasti dengan jelas. Pendawaian yang salah boleh menjejaskan kekutuban pengukuran, fungsi perlindungan dan keselamatan kakitangan yang bekerja pada litar sekunder.
Keselamatan interkoneksi
Litar sekunder harus dialihkan dan dilindungi supaya ia tidak rosak akibat getaran, tepi tajam, haba, lembapan, atau gangguan mekanikal.
Pengasingan penyelenggaraan
Kakitangan penyelenggaraan memerlukan prosedur yang ditakrifkan dengan jelas untuk mengasingkan peralatan utama yang berkaitan dan membuktikan keadaan yang berkaitan sebelum bekerja pada litar sekunder atau peralatan sekeliling.
- Sahkan perlindungan utama:Sahkan susunan fius atau peranti pelindung yang ditakrifkan untuk pengubah.
- Sahkan pembumian sekunder:Ikuti aturan pembumian dan ikatan yang diluluskan.
- Kenal pasti setiap terminal:Padankan pendawaian dengan papan nama skematik dan pengubah yang diluluskan.
- Lindungi pendawaian sekunder:Jauhkan kabel daripada bahaya mekanikal dan alam sekitar.
- Ikuti prosedur pengasingan:Penyelenggaraan hendaklah dilakukan hanya di bawah prosedur keselamatan elektrik yang ditetapkan.
Oleh itu keselamatan adalah tanggungjawab sistem. Pembinaan produk, pemasangan, perlindungan, pembumian, dokumentasi dan prosedur operasi semuanya perlu menyokong satu sama lain.
Aplikasi manakah yang menggunakan pengukuran voltan instrumen?
Pengukuran voltan diperlukan di banyak bahagian infrastruktur elektrik moden. Konfigurasi pengubah yang tepat bergantung pada voltan rangkaian, persekitaran fizikal, keperluan ketepatan, skema perlindungan dan jenis peralatan yang disambungkan.
Menyokong pengukuran voltan, perlindungan, kawalan, pemeteran dan pemantauan merentas litar masuk dan keluar.
Menyediakan isyarat voltan untuk motor, transformer, penyuap, sistem perlindungan dan pemantauan elektrik.
Menyokong pemantauan dan perlindungan voltan dalam solar, angin dan rangkaian berkaitan penjanaan lain.
Menyediakan isyarat pengukuran untuk sistem pengedaran elektrik voltan sederhana yang menyediakan kemudahan besar.
Sesuai dengan pemasangan voltan sederhana yang perlindungan pengukuran dan geganti memerlukan isyarat voltan terkawal.
Menyediakan maklumat voltan berkadar untuk pemantauan, kawalan, penyegerakan dan automasi sistem elektrik.
Aplikasi pencawang
Pencawang kerap memerlukan isyarat voltan untuk geganti perlindungan, pemeteran, sistem kawalan dan pemantauan operator. Oleh itu, pengubah boleh menjadi antara muka kritikal antara rangkaian utama dan bilik kawalan.
Kemudahan industri
Kemudahan industri yang besar mungkin mempunyai beberapa penyuap voltan sederhana yang berfungsi untuk motor, transformer, peralatan proses dan papan pengedaran. Pengukuran voltan menyokong kedua-dua pemantauan rutin dan fungsi perlindungan.
Sistem tenaga boleh diperbaharui
Pemasangan solar dan angin menggunakan sistem pengumpulan dan transformasi elektrik di mana pengukuran voltan boleh menyokong perlindungan, pemantauan, penyegerakan dan kawalan rangkaian.
Aplikasi suis
Reka bentuk resin tuang padat boleh disepadukan ke dalam pemasangan suis dalaman di mana ruang, penebat, rintangan pencemaran dan kebolehcapaian pendawaian perlu seimbang.
Bangunan komersial
Kemudahan komersial yang besar mungkin menggunakan bekalan masuk voltan sederhana dan sistem pengedaran dalaman. Pengukuran voltan instrumen boleh memberikan maklumat kepada pengurusan tenaga dan sistem perlindungan sambil mengekalkan pemisahan yang diperlukan daripada litar utama.
Dalam semua aplikasi ini, pengubah harus dipilih di sekitar rangkaian elektrik sebenar dan bukannya di sekitar kategori produk generik.
Apakah Kesilapan Pemilihan Biasa yang Perlu Dielakkan?
Banyak masalah pengukuran bermula semasa peringkat spesifikasi. Transformer mungkin mempunyai voltan primer nominal yang betul semasa masih tidak sesuai kerana nisbah sekunder, beban, ketepatan, penebat, susunan belitan atau persekitaran pemasangan tidak sepadan dengan projek.
- Memilih dengan voltan primer sahaja:Voltan sekunder, ketepatan, beban, susunan fasa, dan penebat juga penting.
- Mengabaikan beban sekunder:Meter, geganti, pendawaian dan terminal secara kolektif memuatkan litar sekunder.
- Menggunakan konfigurasi penggulungan yang salah:Perlindungan dan pemeteran mungkin memerlukan litar sekunder yang berasingan.
- Mengabaikan sistem neutral:Susunan pembumian dan fasa mempengaruhi sambungan pengubah yang sesuai.
- Mencampurkan keperluan dalaman dan luaran:Perlindungan alam sekitar perlu sepadan dengan lokasi pemasangan.
- Menghadapi koordinasi fius:Perlindungan utama harus diselaraskan dengan pengubah dan rangkaian elektrik.
- Mengabaikan panjang pendawaian:Kabel sekunder menyumbang kepada jumlah beban dan harus dimasukkan dalam pengiraan.
- Memilih tanpa skema:Penerangan produk sahaja mungkin tidak mendedahkan fasa lengkap dan susunan penggulungan.
Masalah nisbah sahaja
Dua produk mungkin mempunyai nisbah primer-ke-sekunder nominal yang sama tetapi ketepatan, beban, penebat, dimensi fizikal atau susunan sambungan yang berbeza.
Nisbah adalah perlu, tetapi ia tidak mencukupi untuk perbandingan teknikal yang lengkap.
Masalah "produk yang sama di mana-mana".
Aplikasi suis dalaman dan pencawang luaran yang terdedah mempunyai keperluan persekitaran yang jauh berbeza. Menggunakan satu konfigurasi generik tanpa menilai keadaan tapak boleh mewujudkan risiko yang boleh dielakkan.
Masalah litar sekunder yang tidak lengkap
Jurutera kadangkala menentukan pengubah tanpa mengenal pasti sepenuhnya meter hiliran dan geganti perlindungan. Ini boleh menyukarkan untuk mengesahkan keadaan beban dan ketepatan sebenar.
Masalah dokumentasi
Dokumentasi teknikal harus menjadikan terminal penggulungan, nisbah, gambar rajah sambungan, jenis penebat, susunan pelekap, dan keadaan berkadar jelas. Dokumentasi yang tidak lengkap boleh menyukarkan pemasangan dan pentauliahan.
Apakah yang Perlu Disertakan dalam Spesifikasi Teknikal Profesional?
Spesifikasi profesional harus memberikan maklumat yang mencukupi untuk jurutera elektrik, pasukan perolehan, pengilang, pemasang, kakitangan pentauliahan dan kakitangan penyelenggaraan untuk memahami dengan tepat konfigurasi pengubah yang diperlukan.
| Kawasan Spesifikasi | Maklumat untuk Ditakrifkan | Mengapa Ia Penting |
|---|---|---|
| Sistem primer | Voltan nominal, kekerapan, susunan fasa | Mentakrifkan persekitaran operasi elektrik |
| Sistem sekunder | Susunan voltan dan penggulungan sekunder | Memadankan meter, geganti dan litar kawalan |
| Ketepatan | Kelas ketepatan dan keadaan operasi yang berkenaan | Mengesahkan kesesuaian untuk pengukuran atau perlindungan |
| Beban | Beban sekunder berkadar dan beban bersambung | Menyokong output sekunder yang tepat |
| Penebat | Kering, cast-resin, minyak, gas atau sistem lain | Padan dengan voltan dan keperluan persekitaran |
| Pemasangan | Dalam atau luar, dimensi pelekap, orientasi terminal | Memastikan keserasian fizikal |
| Perlindungan | Susunan fius, pembumian, sambungan geganti | Menyokong operasi sistem yang selamat |
| Pembinaan | Perumahan, kepungan, penggulungan, teras, penyambung | Menyediakan penerangan produk yang lengkap |
| Menguji | Pengesahan prestasi rutin dan yang berkenaan | Menyokong kualiti dan penerimaan pentauliahan |
Mulakan dengan rangkaian elektrik
Spesifikasi harus terlebih dahulu menentukan sistem elektrik utama. Ini termasuk voltan, kekerapan, konfigurasi fasa, susunan pembumian, dan titik pengukuran yang dimaksudkan.
Tentukan setiap keluaran sekunder
Setiap penggulungan sekunder harus mempunyai tujuan tertentu. Belitan pemeteran dan belitan perlindungan tidak boleh dianggap sama semata-mata kerana kedua-duanya mengeluarkan voltan rendah.
Tentukan beban yang berkaitan
Spesifikasi harus mengenal pasti meter, geganti, transduser, peralatan kawalan, blok terminal, dan anggaran panjang kabel. Beban bersambung lengkap menentukan keadaan pemuatan sebenar belitan sekunder.
Tentukan keperluan penebat dan persekitaran
Lokasi pemasangan hendaklah dinyatakan dengan jelas. Sistem dalaman dan luaran boleh memerlukan penebat, kepungan, rawatan permukaan dan ciri persekitaran yang berbeza.
Tentukan dimensi fizikal
Dimensi pemasangan, kedudukan terminal, lubang penetapan, ketinggian keseluruhan, lebar dan kedalaman boleh menjadi kritikal apabila pengubah dipasang di dalam petak suis.
Tentukan gambar rajah pendawaian dan sambungan
Skema terkawal harus mengenal pasti terminal primer, terminal sekunder, hubungan penggulungan, titik pembumian dan pengaturan perlindungan luaran.
Tentukan pemeriksaan dan ujian
Pengujian harus sepadan dengan jenis transformer dan keperluan projek. Pemeriksaan rutin boleh termasuk prestasi elektrik, pemeriksaan berkaitan penebat, perhubungan penggulungan dan pengesahan berfungsi.
Sahkan voltan primer, voltan sekunder, kekerapan, susunan fasa, sistem pembumian, ketepatan dan beban.
Sahkan dimensi, kedudukan pelekap, orientasi terminal, susunan kepungan dan akses perkhidmatan.
Sahkan pendedahan dalaman atau luaran, kelembapan, pencemaran, suhu, ketinggian dan keadaan kakisan.
Sahkan peleburan primer, pembumian sekunder, sambungan geganti dan falsafah perlindungan yang dimaksudkan.
Aliran kerja pemilihan praktikal
- Tentukan rangkaian utama:Kenal pasti voltan, kekerapan, konfigurasi fasa, susunan pembumian dan lokasi pengukuran.
- Tentukan keperluan sekunder:Nyatakan voltan sekunder, bilangan belitan, dan tujuan setiap keluaran.
- Tentukan ketepatan:Padankan kelas ketepatan dengan keperluan pemeteran, pemantauan, perlindungan atau kawalan.
- Kira beban:Sertakan meter, geganti, pendawaian, terminal, transduser dan peralatan lain yang bersambung.
- Pilih penebat:Pilih seni bina kering, cast-resin, minyak, gas atau penebat lain yang sesuai.
- Semak persekitaran:Nilaikan keadaan dalaman atau luaran, kelembapan, pencemaran, suhu dan ketinggian.
- Periksa perlindungan:Sahkan susunan fius, pembumian dan penyepaduan litar perlindungan.
- Semak kesesuaian fizikal:Sahkan dimensi pelekap dan susunan terminal dalam pemasangan akhir.
- Sahkan dokumentasi:Pastikan lukisan, data papan nama, gambar rajah pendawaian dan spesifikasi teknikal menerangkan konfigurasi yang sama.
Pendekatan ini mewujudkan laluan teknikal yang lebih jelas daripada reka bentuk sistem kepada pemilihan produk. Ia juga mengurangkan kemungkinan butiran yang kelihatan kecil, seperti beban atau lokasi terminal, menjadi masalah semasa pemasangan.
Apakah yang perlu diminta oleh pembeli sebelum diluluskan?
- Lukisan dimensi:Sahkan dimensi keseluruhan, titik pelekap, terminal dan ruang pemasangan yang tersedia.
- Gambar rajah pendawaian:Sahkan perhubungan terminal primer dan sekunder serta titik pembumian.
- Maklumat papan nama:Sahkan nisbah voltan, kekerapan, ketepatan dan ciri-ciri undian lain.
- Penerangan penebat:Sahkan pembinaan dielektrik dan persekitaran pemasangan yang dimaksudkan.
- Maklumat ujian:Sahkan ujian rutin atau prestasi yang berkenaan untuk konfigurasi yang dipilih.
Soalan Lazim
Apakah kegunaan pengubah voltan?
Ia mengurangkan voltan primer yang tinggi kepada voltan sekunder berkadar yang sesuai untuk pengukuran, pemeteran, perlindungan, pemantauan dan kawalan. Ia juga menyediakan pengasingan elektrik antara litar voltan tinggi dan peralatan sekunder.
Apakah perbezaan antara pengubah voltan dan pengubah kuasa?
Pengubah kuasa direka bentuk terutamanya untuk memindahkan tenaga elektrik antara litar, manakala pengubah voltan instrumen direka untuk memberikan isyarat voltan berkadar untuk pengukuran dan perlindungan. Output sekundernya bertujuan untuk instrumen yang disambungkan dan peralatan kawalan dan bukannya pemindahan kuasa pukal.
Bagaimanakah reka bentuk elektromagnet berfungsi?
Reka bentuk elektromagnet menggunakan belitan primer dan sekunder yang digabungkan melalui teras magnet. Voltan primer membentuk fluks magnet, yang mendorong voltan berkadar dalam belitan sekunder.
Apakah maksud nisbah transformasi?
Nisbah transformasi menerangkan hubungan berkadar antara voltan primer dan sekunder. Ia membolehkan voltan sistem tinggi diwakili oleh voltan sekunder rendah yang boleh diproses oleh meter dan geganti.
Mengapa kelas ketepatan penting?
Kelas ketepatan mentakrifkan ralat pengukuran yang dibenarkan di bawah keadaan tertentu. Aplikasi pemeteran, pemantauan dan perlindungan boleh mempunyai keperluan yang berbeza, jadi kelas yang dipilih harus sepadan dengan fungsi yang dimaksudkan.
Apakah beban dalam litar sekunder?
Beban ialah beban yang disambungkan kepada belitan sekunder. Ia termasuk peranti seperti meter, geganti perlindungan, transduser, terminal dan kabel penyambung. Jumlah beban boleh menjejaskan prestasi dan ketepatan sekunder.
Mengapakah pengubah boleh mempunyai berbilang belitan sekunder?
Belitan sekunder berbilang boleh membenarkan litar berasingan untuk melaksanakan fungsi yang berbeza. Sebagai contoh, satu penggulungan boleh menyediakan pengukuran manakala yang lain menyokong perlindungan atau aplikasi lain yang ditentukan.
Apakah perbezaan antara pembinaan jenis kering dan resin tuang?
Kedua-duanya mengelakkan penebat cecair konvensional, tetapi pembinaan resin tuang menggunakan resin epoksi untuk membungkus komponen terpilih. Ini boleh mencipta struktur yang stabil secara mekanikal dengan rintangan yang berguna terhadap kelembapan dan pencemaran dalam aplikasi dalaman yang sesuai.
Bilakah konfigurasi luar diperlukan?
Konfigurasi luar digunakan apabila pengubah dipasang di lokasi terdedah seperti pencawang luar. Reka bentuk harus mengambil kira hujan, kelembapan, kitaran suhu, pencemaran, pendedahan ultraungu dan keadaan tapak yang lain.
Bolehkah pengubah yang sama digunakan di dalam dan di luar rumah?
Tak semestinya. Penarafan elektrik mungkin kelihatan serupa, tetapi kepungan, penebat, perlindungan permukaan, rintangan alam sekitar dan keperluan pelekap boleh berbeza dengan ketara antara pemasangan dalaman dan luaran.
Apakah pengubah voltan kapasitif?
Sebuah pengubah voltan kapasitif menggunakan pembahagian voltan kapasitif bersama-sama dengan bahagian pengubah untuk mendapatkan isyarat voltan berskala. Ia boleh digunakan dalam aplikasi pengukuran dan perlindungan voltan tinggi yang sesuai dan mungkin juga menyokong fungsi komunikasi tertentu bergantung pada reka bentuk.
Apakah pengubah voltan elektronik?
Transformer atau sensor voltan elektronik menggunakan elemen penderiaan dan penukaran isyarat elektronik untuk memberikan output berkadar. Spesifikasinya perlu menangani teknologi penderia, antara muka keluaran, ketepatan, keperluan kuasa, keadaan persekitaran dan keserasian peralatan hiliran.
Bagaimanakah pengubah voltan menyokong perlindungan geganti?
Ia membekalkan isyarat voltan berskala kepada geganti perlindungan. Bergantung pada skema perlindungan, geganti boleh menggunakan isyarat itu untuk fungsi seperti voltan lampau, voltan terkurang, logik arah, penyegerakan atau pengiraan perlindungan khusus aplikasi lain.
Mengapa pembumian sekunder penting?
Susunan pembumian sekunder yang ditentukan mewujudkan rujukan elektrik terkawal dan menyokong keselamatan litar sekunder. Kaedah pembumian yang tepat hendaklah mengikut reka bentuk peralatan dan keperluan elektrik yang berkenaan.
Mengapakah fius voltan tinggi boleh disertakan?
Fius boleh memberikan perlindungan sisi primer untuk pengubah dan membantu mengehadkan akibat kerosakan dalaman tertentu. Penarafan dan penyelarasannya hendaklah dipadankan dengan pengubah dan rangkaian elektrik di sekelilingnya.
Apakah data teknikal yang perlu diperiksa sebelum membuat pesanan?
Maklumat penting termasuk voltan primer, voltan sekunder, kekerapan, konfigurasi fasa, susunan pembumian, kelas ketepatan, beban, konfigurasi belitan, jenis penebat, lokasi pemasangan, dimensi, susunan terminal, keperluan perlindungan dan keperluan ujian yang berkenaan.
Bolehkah pengubah voltan disesuaikan untuk projek suis tertentu?
Konfigurasi khusus projek boleh termasuk nisbah voltan, susunan belitan sekunder, dimensi pelekap, konfigurasi terminal, pembinaan penebat, penyepaduan fius dan keperluan teknikal yang ditentukan lain. Reka bentuk tersuai hendaklah dikawal melalui lukisan yang diluluskan dan spesifikasi teknikal.
Mengapakah pengubah dan geganti atau meter harus dinyatakan bersama?
Peranti sekunder mencipta sebahagian daripada beban sebenar pengubah dan menentukan ciri isyarat yang diperlukan. Menyelaraskan pengubah dengan meter atau geganti yang disambungkan membantu memastikan nisbah, ketepatan, beban dan keadaan pendawaian adalah sesuai untuk rantai ukuran yang lengkap.
Bagaimanakah Pengukuran Voltan Lebih Baik Dapat Menguatkan Perlindungan Sistem Kuasa?
Maklumat voltan yang boleh dipercayai adalah salah satu asas perlindungan dan kawalan elektrik moden. Operator perlu tahu apa yang berlaku dalam rangkaian utama, meter memerlukan isyarat pengukuran yang stabil, dan geganti perlindungan memerlukan input elektrik yang boleh dipercayai apabila membuat keputusan tentang keadaan tidak normal.
Teknologi pengubah instrumen mewujudkan jambatan antara keperluan tersebut dan sistem elektrik voltan tinggi. Dengan menyediakan isyarat sekunder yang berkadar dan pengasingan elektrik, peralatan tersebut membolehkan peranti pengukuran dan perlindungan berfungsi dengan voltan yang boleh diurus sambil kekal disambungkan secara fungsional ke rangkaian utama.
Proses pemilihan hendaklah bermula dengan permohonan sebenar. Voltan utama, voltan sekunder, kekerapan, konfigurasi fasa, susunan pembumian, ketepatan, beban, kiraan penggulungan, penebat, persekitaran pemasangan, perlindungan dan dimensi fizikal hendaklah ditakrifkan sebelum produk dimuktamadkan.
Pilihan teknologi juga penting. Sistem elektromagnet kekal digunakan secara meluas untuk pengukuran dan perlindungan voltan sederhana. Reka bentuk kapasitif boleh menyediakan penyelesaian yang sesuai untuk aplikasi voltan tinggi tertentu, manakala teknologi penderiaan elektronik boleh menyokong seni bina elektrik yang semakin digital.
Keadaan persekitaran dan mekanikal harus dipertimbangkan dengan penjagaan yang sama. Peralatan dalaman mungkin beroperasi dalam persekitaran suis terkawal, manakala unit luar mesti menghadapi cuaca, pencemaran, variasi suhu dan pendedahan ultraungu.
Bagi pengeluar dan pasukan projek, dokumentasi yang tepat adalah sama pentingnya dengan perkakasan itu sendiri. Lukisan dimensi, gambar rajah penggulungan, maklumat papan nama, pengenalan terminal, butiran penebat, maklumat ujian, dan arahan pemasangan membolehkan pengubah disepadukan dengan betul ke dalam sistem elektrik akhir.
Akhirnya, ditentukan dengan betulPengubah Voltanadalah lebih daripada komponen pengukuran. Ia ialah antara muka antara rangkaian kuasa utama dan sistem pengukuran, perlindungan, pemantauan dan kawalan yang memastikan infrastruktur elektrik moden boleh diperhatikan dan terurus.
Perlukan Penyelesaian Pengukuran Voltan untuk Sistem Kuasa Anda?
Comewillmenyokong penyelesaian pengukuran voltan khusus aplikasi yang meliputi konfigurasi dalaman dan luaran, susunan penggulungan, sistem penebat, keperluan perlindungan dan spesifikasi teknikal yang disesuaikan. Untuk keperluan projek dan perbincangan teknikal,hubungi kami.
