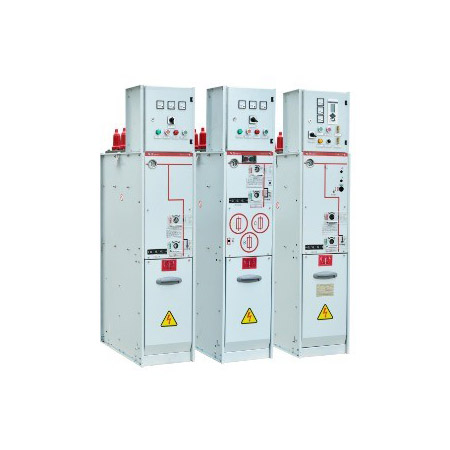

Unit Utama Gelang 24kV Alat Suis Bertebat Gas SF6

Mencari 24kV Ring Main Unit SF6 Gas Insulated Switchgear berkualiti? Kilang Comewill menawarkan penyelesaian RMU modular yang serba boleh. Dengan voltan terkadar sehingga 24kV dan kadar kebocoran di bawah 0.25‰, alat suis kami menyepadukan pemutus litar vakum/SF6 dan suis beban 3 stesen.

Kelebihan Produk

Teknologi Kimpalan Laser Robot: Tidak seperti kimpalan manual yang terdedah kepada rekahan mikroskopik, "beg udara" (tangki gas) SF6 kami dimeterai menggunakan robotik ketepatan. Ini memastikan kadar kebocoran ≤0.25‰ setahun, dengan ketara melebihi keperluan standard.

Hayat Elektrik yang Panjang: Suis Beban: Mencapai tahap E3, gred tertinggi untuk operasi penukaran yang kerap.

Pemutus Litar: Mencapai tahap E2, memastikan prestasi pemutus litar pintas yang mantap tanpa penggantian sentuhan yang kerap.

Ketahanan Alam Sekitar: Dengan penarafan IP67, komponen voltan tinggi utama dilindungi sepenuhnya daripada habuk dan rendaman sementara di dalam air, menjadikan Unit Utama Gelang 24kV SF6 Gas Insulated Switchgear sesuai untuk kawasan pantai yang lembap atau loji industri yang berdebu.

Keselamatan Operasi: Tekanan gas dihadkan dengan ketat pada 1.4 bar, dan reka bentuk suis beban 3 stesen memastikan kedudukan "Bumi Tertutup Tertutup" yang jelas, disahkan sepenuhnya oleh laporan ujian jenis.

Parameter produk:

*Unit utama cincin penebat SF6
*Gear suis pengagihan voltan sederhana dalaman
*Voltan terkadar: 3.3kV, 6kV, 10kV, 11kV, 12.5kV, 13.8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40.5kV.
*Berdiri lantai
*Kadar kebocoran tahunan ≤0.25‰ setahun
* Tekanan gas SF6 pada 20 ℃ ialah 0.4bar (tekanan relatif)
*Standard: IEC, ANSI, GB

Perhimpunan luar

Tarikh teknikal kabinet C

Tersedia dengan frekuensi kuasa 42kV menahan voltan

Tarikh teknikal kabinet F

1)         Terhad oleh pautan fius voltan tinggi
2)         Tersedia dengan voltan tahan frekuensi kuasa 42kV

Tarikh teknikal kabinet V

1)         Tersedia dengan voltan tahan frekuensi kuasa 42kV
2)         Bergantung pada jenis sesendal terpakai
3)         Antaramuka A – 12.5kA/1s, antara muka B – 16kA/1s

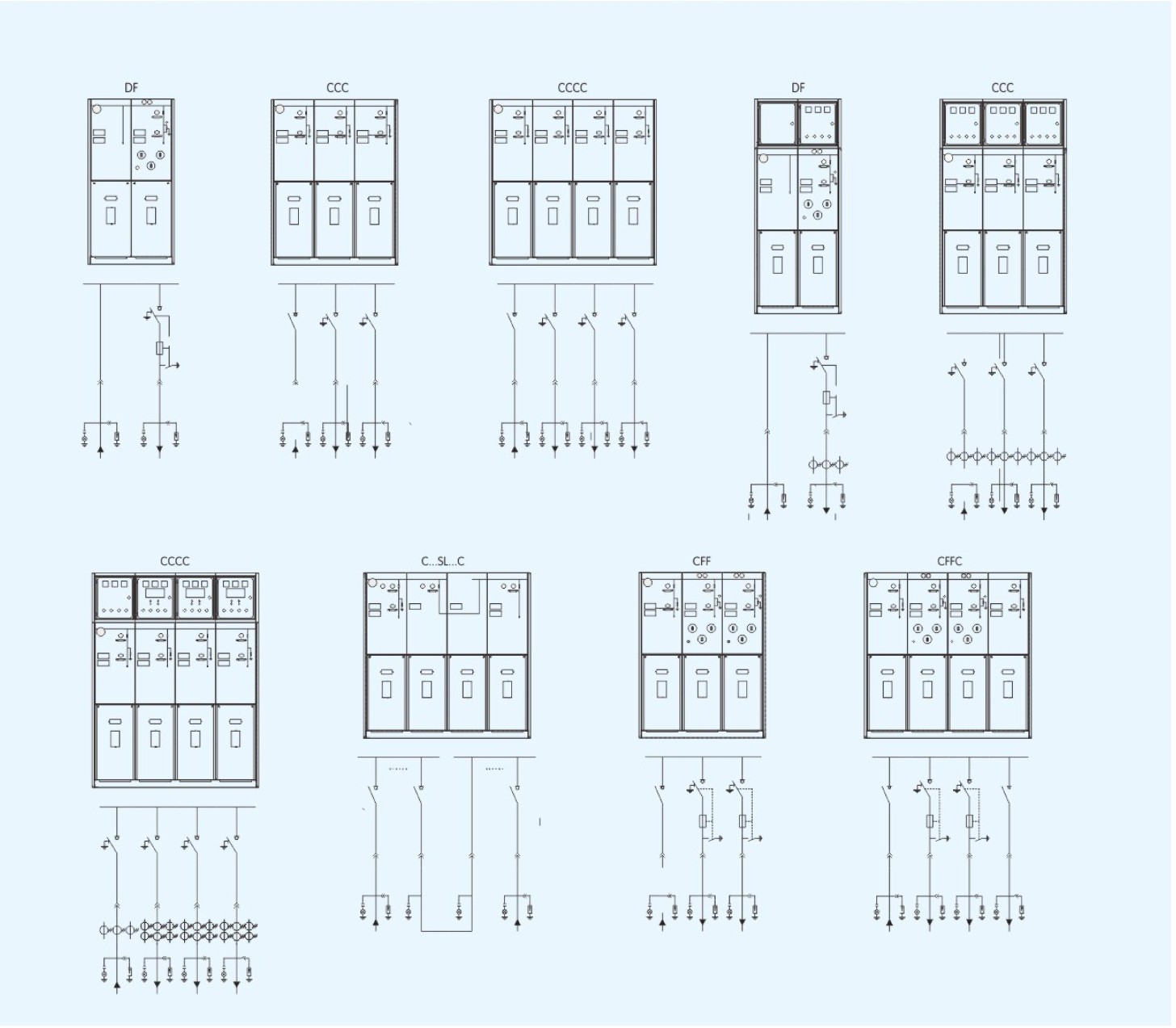

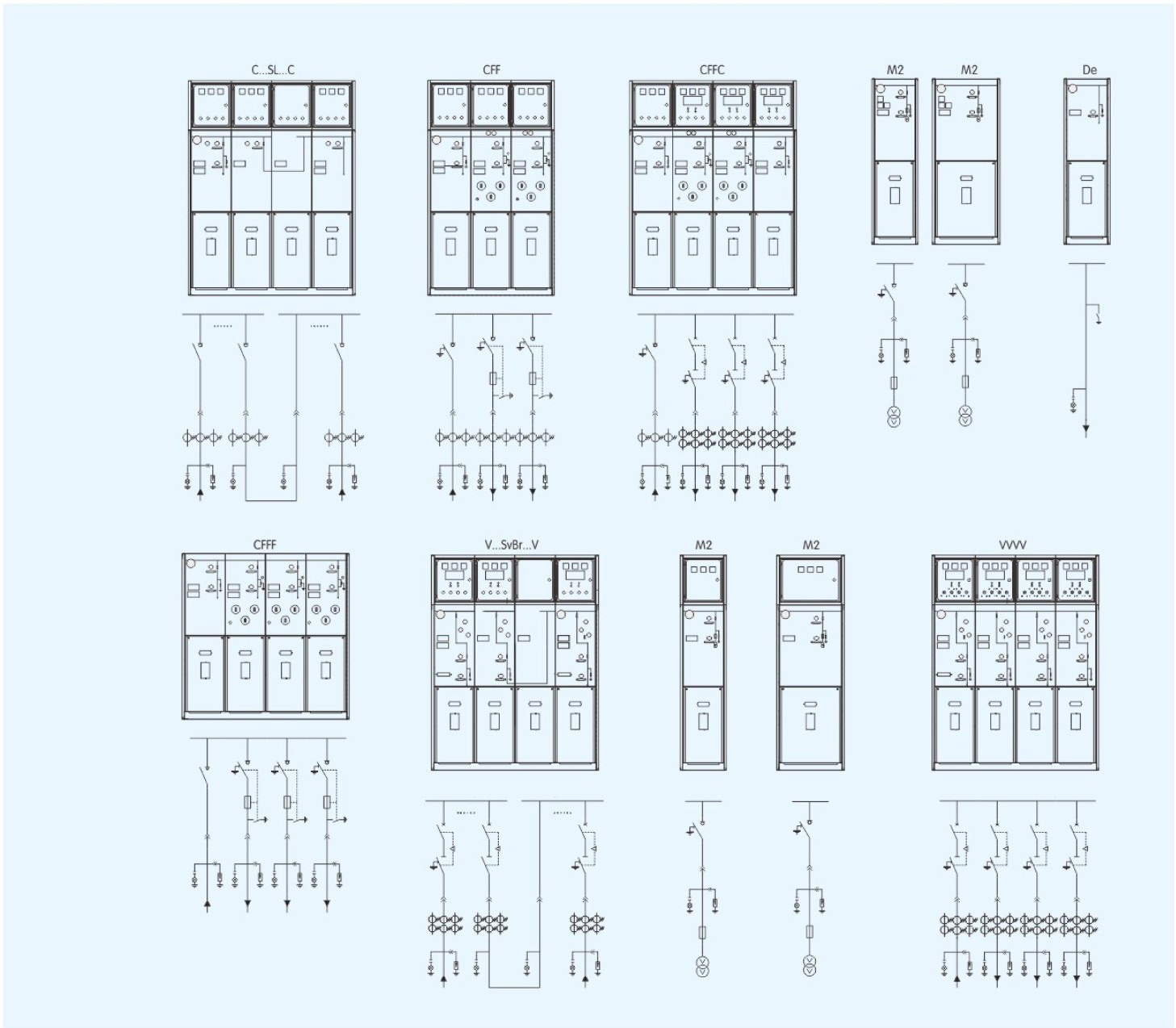

Gambar rajah infrastruktur

Soalan Lazim

S1: Apakah voltan terkadar maksimum untuk siri RMU anda?

J: Walaupun model utama kami ialah unit 24kV, julat kami meliputi 3.3kV sehingga 40.5kV untuk memenuhi pelbagai keperluan grid antarabangsa.

S2: Bolehkah saya memilih antara Pemutus Litar Vakum dan SF6?

A: Ya. Dalam kabinet "V" kami, kami menawarkan kedua-dua pilihan. Pemutus vakum selalunya diutamakan kerana penyelenggaraannya yang rendah, manakala pemutus SF6 tersedia berdasarkan beban tertentu dan keperluan persekitaran.

S3: Bagaimanakah anda memastikan tekanan gas kekal selamat?

J: Kami menggunakan tekanan relatif 0.4 bar (pada 20°C) dan had maksimum 1.4 bar. Setiap unit termasuk tolok tekanan dengan sesentuh tambahan untuk pemantauan jauh dan penggera.

S4: Adakah peralatan sesuai untuk persekitaran luar yang keras?

A: Ya. Walaupun RMU adalah reka bentuk dalaman, tangki teras SF6 bertaraf IP67. Apabila ditempatkan di kiosk luar yang sesuai (pencawang padat), ia tumbuh subur di kawasan dengan kelembapan tinggi atau pencemaran tinggi.
