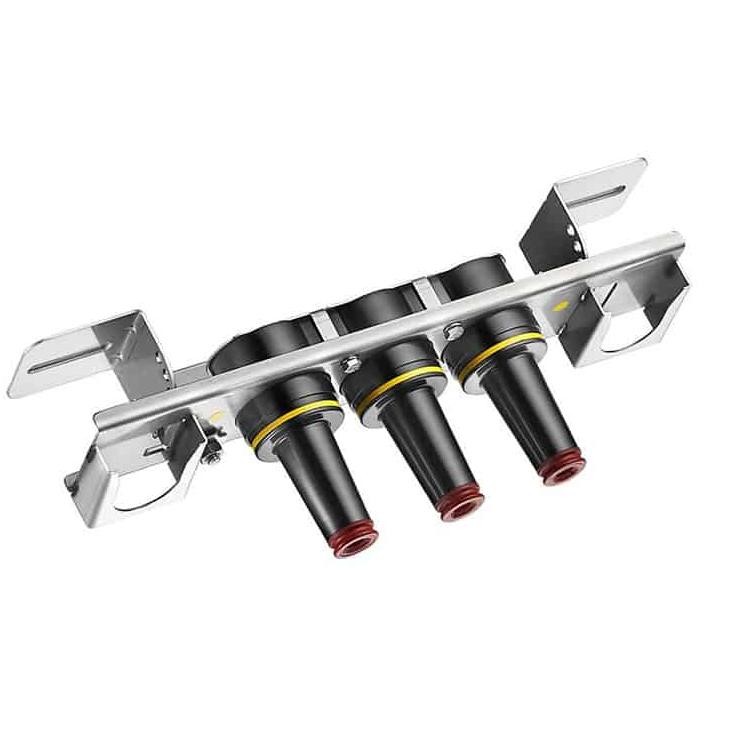

15KV 200A Loadbreak Junctio

Persimpangan Pecah Beban 15KV 200A kilang Comewill menampilkan laluan pembawa arus tembaga semua, memastikan prestasi yang boleh dipercayai dan konsisten tidak kira keadaan.
Ia memenuhi sepenuhnya keperluan IEEE Standard 386, dan boleh ditukar ganti sepenuhnya dengan produk pesaing dan komponen mengawan lain yang juga mematuhi IEEE Standard 386. Apabila dipasang dengan bahagian yang sepadan, persimpangan pemecah beban ini menyampaikan sambungan terlindung sepenuhnya, sesuai untuk aplikasi pemecah beban.

Apakah itu 15KV 200A Loadbreak Junction?

Persimpangan Pemutus Beban 15KV 200A ialah peranti sambungan kabel voltan sederhana yang digunakan dalam sistem pengagihan kuasa untuk menyambung, mencantas dan membahagikan kabel bawah tanah 15kV dengan selamat sambil membenarkan operasi pemecah beban (pensuisan langsung). Ia biasanya termasuk berbilang antara muka 200A (seperti 2, 3, atau 4 cara) yang digabungkan secara dalaman bersama-sama, membolehkan konfigurasi gelung, ketik atau sambungan yang fleksibel. Dibina pada IEEE Standard 386, ia memastikan operasi terlindung sepenuhnya, selamat dan boleh dipercayai dalam pengubah, gear suis dan aplikasi bilik kebal bawah tanah yang dipasang pada pad.

UJIAN PENGELUARAN

Ujian dijalankan mengikut Piawaian IEEE/ANSI 386.
Tahap Voltan Corona Minimum – 11 kV
Tahanan AC 1 Minit – 34 kV

Ujian yang dijalankan mengikut keperluan proses pembuatan Chardon:
Pemeriksaan Fizikal
Pembedahan Berkala
Analisis X-ray Berkala

PENARAFAN VOLTAN
Kelas Voltan 15 kV
Maks. Fasa Penarafan kepada Fasa 14.4 kV
Maks. Fasa Penarafan ke Tanah 8.3 kV
AC 1 Minit Tahan 34 kV
Tahanan DC 15 Minit 53 kV
BIL dan Puncak Gelombang Penuh 95 kV
Tahap Voltan Corona Minimum 11 kV
PENARAFAN SEMASA
Berterusan：200 amps rms
Penukaran：10 operasi pada 200 amps rms pada 14.4 kV
Penutupan Ralat：10,000 amps rms simetri pada 14.4 kV selama 0.17 saat selepas 10 operasi pensuisan berjaya berturut-turut
Masa Singkat：
• 10,000 amps rms simetri untuk 0.17 s
• 3,500 amps rms simetri untuk 3.0 s

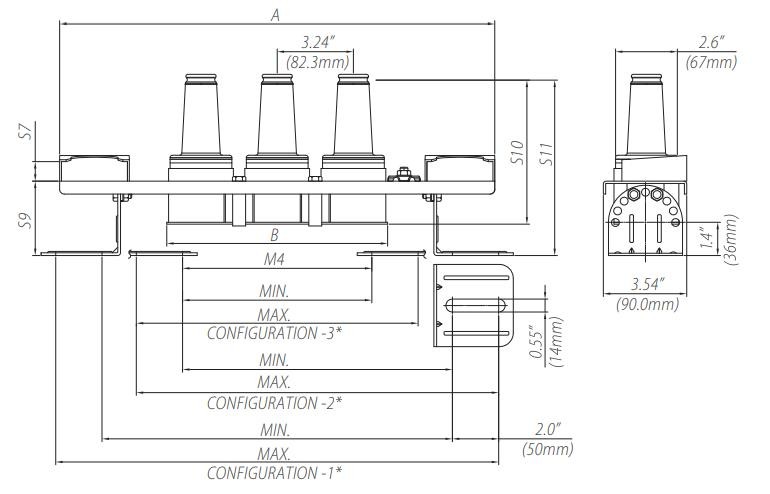

Persimpangan dengan Maklumat Dimensi Kurungan

Langkah Operasi Pecah Beban

1. Ikatkan kayu pengapit dengan kemas pada mata yang menarik.
2. Jangan gunakan sebarang daya tarikan — hanya berikan penyambung pusingan sedikit mengikut arah jam untuk memecahkan geseran permukaan antara siku dan sesendal.
3. Tarik penyambung terus keluar dari sesendal dengan gerakan yang cepat dan tegas. Pastikan untuk menjauhkan penyambung dari mana-mana satah tanah.
4. Letakkan penyambung pada peranti aksesori yang betul, mengikut arahan pengendalian aksesori itu.
5. Gunakan kayu pengapit untuk meletakkan penutup pelindung berpenebat (dengan wayar longkang disambungkan ke tanah sistem) pada sebarang sesendal bertenaga terdedah.

Soalan Lazim

Apakah fungsi utama Persimpangan Pecah Beban 15KV 200A?
Ia digunakan untuk membahagikan, menggelung, mengetik atau menyambung kabel voltan sederhana sambil membenarkan pensuisan pemecah beban selamat dalam sistem pengedaran bertenaga.
Adakah ia serasi dengan jenama lain?
Ya, ia mematuhi sepenuhnya IEEE Standard 386™, memastikan kebolehtukaran lengkap dengan sistem penyambung bertebat boleh diasingkan serasi lain.
Bolehkah ia digunakan dalam pemasangan bawah tanah?
betul-betul. Ia direka khusus untuk peralatan yang dipasang pada pad dan aplikasi peti besi bawah tanah di mana kelembapan, habuk dan kekangan ruang adalah perkara biasa.
Apakah ciri keselamatan yang disediakan oleh 15KV 200A Loadbreak Junction?
Ia menawarkan penebat EPDM terlindung sepenuhnya, operasi pemecah beban terkawal, keupayaan menahan impuls yang tinggi, dan prestasi gangguan arka yang stabil untuk pensuisan yang selamat.
