Sebagai pengilang profesional di China, Comewill ingin memberikan anda Transformer Arus LMZJ1-0.5 tersuai, yang ditapis menggunakan teknologi tuangan penebat resin dan menggunakan mod pemasangan plat asas tetap. Dengan kestabilan operasi yang lebih baik dan ketahanan jangka panjang, ia menjimatkan kos penyelenggaraan untuk rakan kongsi perolehan dari akar umbi. Ia menyediakan berbilang pilihan gear berketepatan tinggi 0.2, 0.5, 0.2s dan 0.5s, dengan mudah meliputi keperluan aplikasi yang berbeza dalam pelbagai senario.
Reka bentuk struktur yang padat menjadikan pemasangan dan penggunaan lebih fleksibel, dan sokongan dwi konfigurasi keselamatan peringkat atas dan hayat perkhidmatan yang sangat panjang menjadikan LMZJ1-0.5 Current Transformer pilihan yang boleh dipercayai dalam perolehan sistem voltan rendah moden. Perlu dinyatakan bahawa pengubah voltan rendah ini mempunyai rintangan suhu tinggi dan rintangan pencemaran yang sangat baik, dan boleh mengekalkan operasi yang stabil walaupun dalam persekitaran yang keras, memaksimumkan nilai setiap pelaburan perolehan.
Teras LMZJ1-0.5 Current Transformer ialah teras besi bulat yang diperbuat daripada kepingan keluli silikon berorientasikan gelek sejuk - reka bentuk penggulungan ketepatan ini adalah kunci untuk memaksimumkan kecekapan magnet dan meletakkan asas untuk operasi yang boleh dipercayai.
Penggulungan sekunder dililit sama rata di sekeliling teras besi bulat ini, yang merupakan susunan yang direka dengan teliti yang memastikan prestasi yang konsisten di bawah semua keadaan operasi dan menghapuskan isu output yang tidak sekata.
Tingkap tengah berjalan melalui bahagian tengah produk dan direka bentuk untuk penyepaduan bar bas yang lancar, manakala tapak kukuh di bahagian bawah menyediakan titik pemasangan yang lebih selamat dan stabil untuk produk, menjadikannya mudah untuk dipasang.
Keseluruhan komponen dibuang daripada bahan penebat resin tak tepu. Selongsong kukuh ini bukan sahaja meningkatkan ketahanan, tetapi juga meningkatkan keselamatan dan melindungi komponen dalaman daripada tekanan persekitaran, menjadikan pengubah berdaya tahan dalam pelbagai persekitaran kerja.
| Parameter Elektrik | Parameter Mekanikal | ||
| Kekerapan | 50/60Hz | Kes | PC/UL94-V0 |
| Input Dinilai | 5A-5000A | gelendong | PBT |
| Julat pengukur | 5%Dalam-120%Dalam | teras | Keluli silikon |
| Output Dinilai | 1A,5A | Pembinaan | skru |
| Nisbah Voltan | 0.72KV (AC) | Suhu Operasi | －25℃～＋75℃ |
| Kekuatan dielektrik | 3.0KV/1mA/1min | Kelembapan Operasi | ≤85% |
| Rintangan Penebat | DC500V/100MΩ min | Sambungan Output | Terminal |
| Model | Rendah / Menengah | Dimensi Lubang Busbar(mm) | Beban Dinilai (VA) | Kelas Ketepatan | Voltan Ternilai |
| LMZJ1-0.5 30 | 5/5A~300/5A | ø=31mm | 2.5~5 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 35 | 5/5A~300/5A | ø=35mm | 2.5~5 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 40 | 200/5A~500/5A | ø=42mm | 5 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 50 | 400/5A~600/5A | ø=56mm | 5 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 80 | 750/5A~1200/5A | ø=83mm | 10~20 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 100 | 800/5A~2000/5A | ø=102mm | 10~30 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 140 | 2000/5A~4000/5A | ø=142mm | 15~30 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 180 | 5000/5A~6000/5A | ø=182mm | 15~30 | 0.2S 0.5S 0.5 | 0.72KV(AC) |

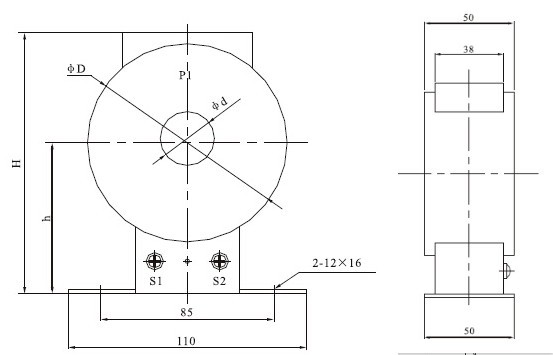

| taip | Nisbah Semasa | H | h | φD | φd |
| LMZ1-0.5 | 5-300/5 | 117 | 68 | 90 | 30 |

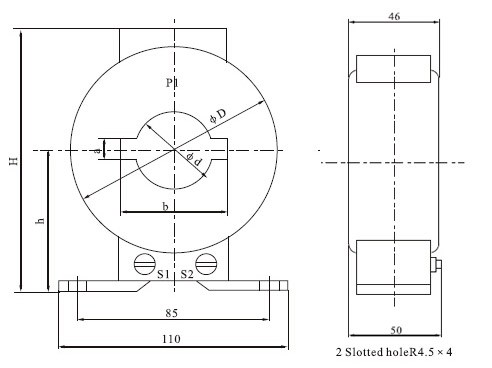

| taip | Nisbah Semasa | H | h | φD | φd | a | b |
| LMZJ1-0.5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

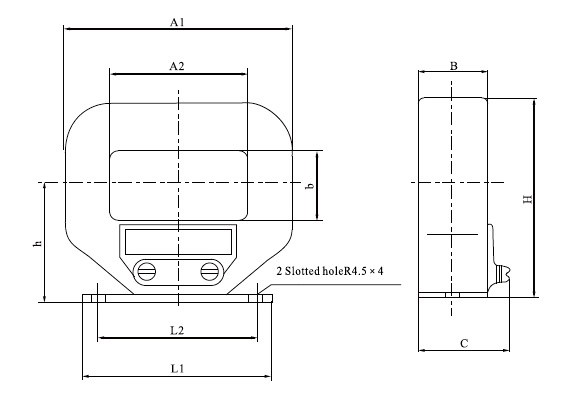

| taip | Nisbah Semasa | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0.5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
