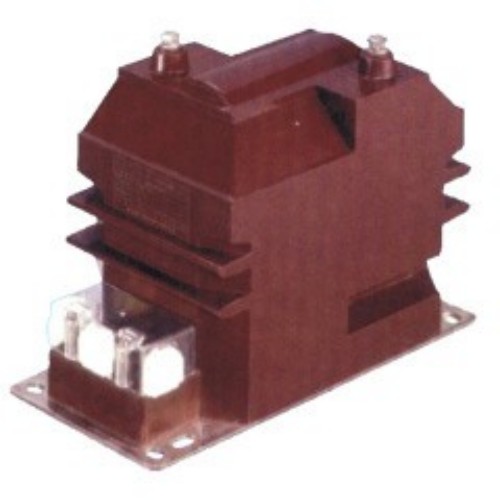

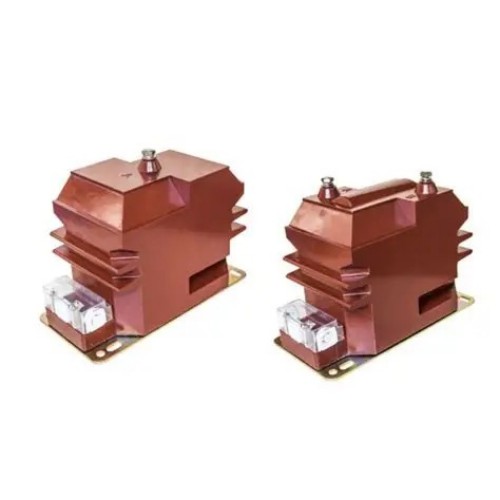

JDZ10-3/6/10A Pengubah Voltan

JDZ10-3/6/10A Voltan Transformer berkualiti tinggi ditawarkan oleh pengeluar China Comewill. Ia direka bentuk untuk aplikasi kritikal, ia memberikan prestasi yang boleh dipercayai untuk pengukuran voltan, pemeteran tenaga, pemantauan masa nyata dan perlindungan geganti dalam sistem kuasa voltan sederhana.

Siri JDZ10 direka bentuk untuk menampung tahap voltan 3kV, 6kV dan 10kV, dengan keserasian untuk kedua-dua frekuensi 50Hz dan 60Hz, menjadikannya boleh disesuaikan dengan keadaan operasi voltan sederhana yang pelbagai. Dikilangkan mengikut ketat piawaian IEC 186 dan GB1207-2006, transformer ini menyediakan asas yang stabil dan boleh dipercayai untuk pengukuran dan perlindungan sistem. Sebagai kilang berasaskan China yang dipercayai, Comewill memastikan setiap unit memenuhi tanda aras kualiti yang ketat.

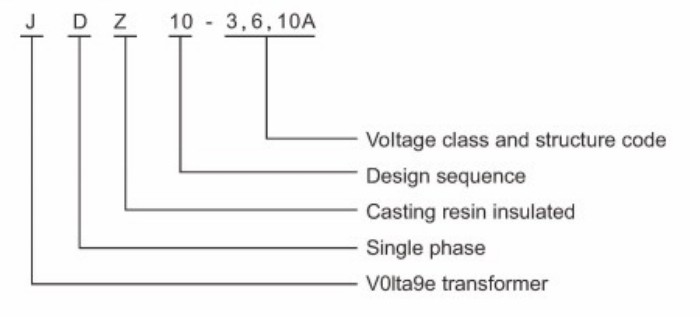

Penamaan jenis

Penamaan model pengubah voltan RZL-10 dan JDZ10-3/6/10 Comewill jelas mentakrifkan sifat teras peranti:
J: Pengubah Voltan – menentukan kategori peralatan.
D: Fasa Tunggal – sesuai untuk aplikasi sistem kuasa satu fasa.
Z: Penebat Tuang Resin Epoksi – meningkatkan prestasi penebat dan ketahanan.
3, 6, 10: Tahap Voltan – mengenal pasti keserasian dengan sistem 3kV, 6kV dan 10kV.

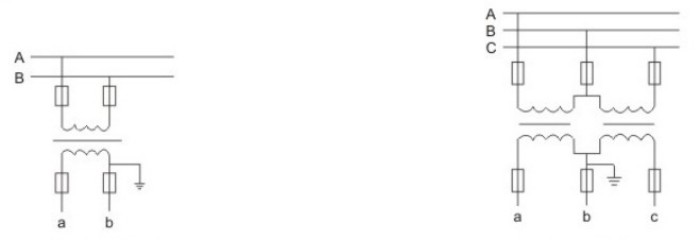

Gambarajah Pendawaian

Transformer menyokong konfigurasi pendawaian fasa tunggal dan tiga fasa, memberikan fleksibiliti untuk pelbagai keperluan pemasangan.
Gambar rajah pendawaian talian fasa tunggal
Gambar rajah pendawaian talian tiga fasa

Wriring diagram garis fasa tunggal Wriring diagram of three phase line

Syarat Perkhidmatan

Untuk memastikan prestasi optimum dan hayat perkhidmatan yang dilanjutkan, keadaan operasi berikut disyorkan untuk Pengubah Voltan Comewill JDZ10-3/6/10A:
Ketinggian: Sesuai untuk pemasangan sehingga 3,000 meter di atas paras laut, dengan operasi yang stabil di kawasan altitud tinggi tanpa pengubahsuaian khas.
Suhu Ambien: Julat suhu operasi -5°C hingga +40°C untuk mengelakkan degradasi penebat dan sisihan ketepatan.
Kelembapan Relatif: Maksimum 65% pada 20°C untuk mengelakkan penuaan komponen dalaman yang disebabkan oleh kelembapan.
Tahap Pencemaran: Direka untuk persekitaran pencemaran Kelas II, mampu mengendalikan pencemaran kecil dalam atau luar.
Persekitaran Pemasangan: Harus bebas daripada gas menghakis untuk melindungi selongsong dan belitan dalaman.
Jika persekitaran pemasangan pada bahagian anda adalah istimewa (seperti kelembapan tinggi dan gas menghakis), anda boleh berkomunikasi terlebih dahulu untuk menyesuaikan pelan penyesuaian!

Parameter Teknikal

Transformer Voltan JDZ10-3/6/10A dihasilkan mengikut piawaian GB20840.3-2013 dan GB20840.1-2010, memastikan pematuhan sepenuhnya dengan keperluan negara. Spesifikasi utama termasuk:
Faktor Kuasa Beban: cos Φ = 0.8 (lag), sejajar dengan ciri litar sekunder konvensional.
Jarak Rayapan: Direka untuk Tahap Pencemaran II, meminimumkan risiko kilatan penebat.
Prestasi: Pemeteran stabil dan tindak balas perlindungan di bawah keadaan operasi standard.

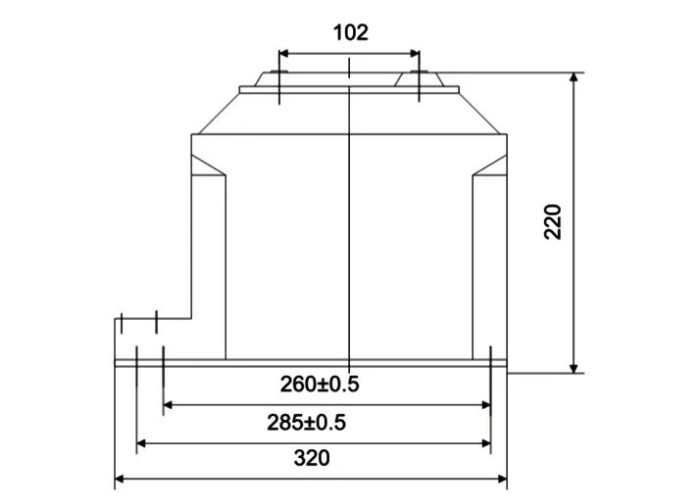

Garis Besar dan Dimensi Pemasangan

Soalan Lazim

1. Apakah ciri-ciri utama Transformer Voltan JDZ10-3/6/10A ini?
Penebat tuang resin epoksi, tertutup sepenuhnya, reka bentuk fasa tunggal, saiz padat dan ketahanan yang tinggi.

2. Apakah tahap voltan dan frekuensi yang disokong?
3kV, 6kV dan 10kV, serasi dengan sistem 50Hz atau 60Hz.

3. Apakah piawaian yang dipatuhi?
IEC 186 dan GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Apakah syarat operasi yang diperlukan?
Ketinggian ≤3000m, suhu -5°C hingga +40°C, kelembapan ≤65% pada 20°C, tahap pencemaran Kelas II, tiada gas menghakis.

5. Bolehkah ia disesuaikan untuk persekitaran khas?
Ya, Comewill menawarkan penyesuaian untuk kelembapan tinggi atau keadaan menghakis.

6. Apakah maksud huruf model?
J = Pengubah Voltan, D = Fasa Tunggal, Z = Penebat Tuang Resin Epoksi, 3/6/10 = Tahap Voltan.

7. Apakah kelas ketepatan yang ada?
0.2, 0.5, 1 dan 6P, dengan output berkadar daripada 15VA hingga 90VA.
