Peranti Paparan Langsung voltan tinggi Dalaman DXN8-Q/T Jenis

Disokong oleh aplikasi lapangan yang terbukti dan pengesahan kejuruteraan, Peranti Paparan Langsung voltan Tinggi Dalaman kilang DXN8-Q/T menawarkan peningkatan keselamatan praktikal untuk persekitaran voltan tinggi. Peranti ini membolehkan pengesahan visual segera status tenaga sambil menghalang operasi yang tidak selamat melalui penguncian automatik.

Apakah Jenis Peranti Paparan Langsung voltan Tinggi Dalaman DXN8-Q/T?

Peranti Paparan Langsung Voltan Tinggi Dalaman DXN8-Q/T Type ialah peranti keselamatan dwi-fungsi yang menyepadukan petunjuk tenaga dan perlindungan kunci keluar mekanikal. Direka untuk sistem suis 6–40kV dalaman, ia menggunakan teknologi penderiaan medan elektrik bukan sentuhan untuk mengesan kehadiran voltan dan memberikan amaran visual serta-merta, sambil pada masa yang sama menghalang akses yang tidak dibenarkan atau tidak selamat kepada peralatan bertenaga.

ciri utama:

1. Mekanisme Perlindungan Dwi Keselamatan

Berkelip LED terang dengan jelas menunjukkan status voltan tinggi langsung

Kunci keluar automatik menghalang pembukaan pintu suis apabila dihidupkan

Pelepasan segera apabila voltan dikeluarkan

Menghapuskan salah operasi dan risiko kejutan elektrik

2. Teknologi Pengesanan Bukan Kenalan

Prinsip gandingan medan elektrik memastikan penderiaan selamat

Tiada sentuhan langsung dengan bahagian hidup

Meningkatkan keselamatan dan memanjangkan jangka hayat peranti

3. Reka Bentuk Perindustrian Tahan Lama

Perumahan ABS kalis api

Tahan kepada habuk, kelembapan dan turun naik suhu

Hayat perkhidmatan yang panjang 8-10 tahun tanpa penyelenggaraan

4. Pemasangan Pantas & Standard

Lubang pelekap pra-gerudi

Kit aksesori lengkap disertakan

Tiada alat khas atau persediaan yang kompleks diperlukan

Pemasangan selesai dalam beberapa minit

5. Keupayaan Petunjuk Kerosakan

Mengenal pasti kerosakan pembumian satu fasa

Penunjuk fasa kerosakan dimatikan secara automatik

Mempercepatkan penyelesaian masalah dan mengurangkan masa henti

Prinsip Operasi

Penderiaan Medan Elektrik → Penukaran Isyarat → Amaran LED → Saling Kunci → Petunjuk Kerosakan

Peranti Paparan Langsung Voltan Tinggi Dalaman Comewill (Model DXN8-Q/T) menggunakan gandingan medan elektrik dan teknologi penderiaan bukan sentuhan untuk memantau status langsung peralatan 6–40kV secara selamat dan berterusan dalam masa nyata. Peranti ini menempatkan tiga penderia dalaman bebas, masing-masing sepadan dengan bar bas fasa A, B dan C; penderia ini menjana isyarat dengan mengesan medan elektrik voltan tinggi dan menghantarnya ke modul paparan.

Apabila peralatan dihidupkan, penunjuk LED berkelip, dan mekanisme saling mengunci mekanikal secara serentak dan secara automatik mengunci pintu kabinet suis. Apabila voltan dialih keluar, penunjuk dimatikan, dan mekanisme saling kunci terputus secara automatik—dengan itu mencapai gabungan intuitif petunjuk status langsung dan perlindungan anti-salah operasi berasaskan saling kunci. Sekiranya berlaku kerosakan tanah satu fasa, penunjuk untuk fasa rosak akan dipadamkan manakala penunjuk untuk dua fasa yang tinggal terus berkelip, memudahkan penyetempatan kerosakan di tapak dengan pantas.

Aplikasi

Jenis DXN8/QT digunakan secara meluas dalam sistem pengedaran voltan tinggi dalaman, termasuk:

Alat suis voltan sederhana (6–40kV)

Sistem busbar masuk

Pemutus litar dan kabinet kawalan

Pemasangan pengubah

Kotak simpang voltan tinggi dan reaktor

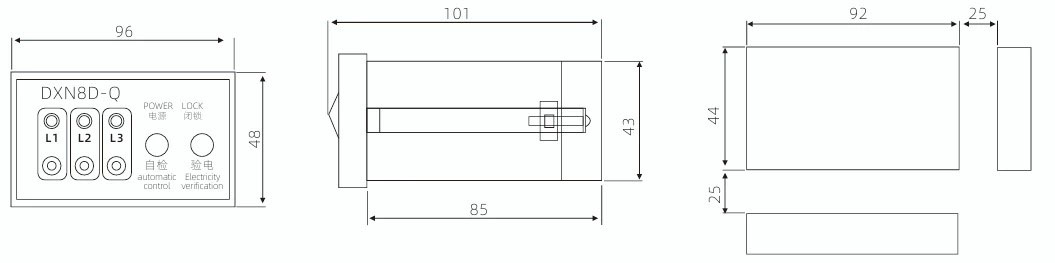

Bentuk dan saiz bukaan

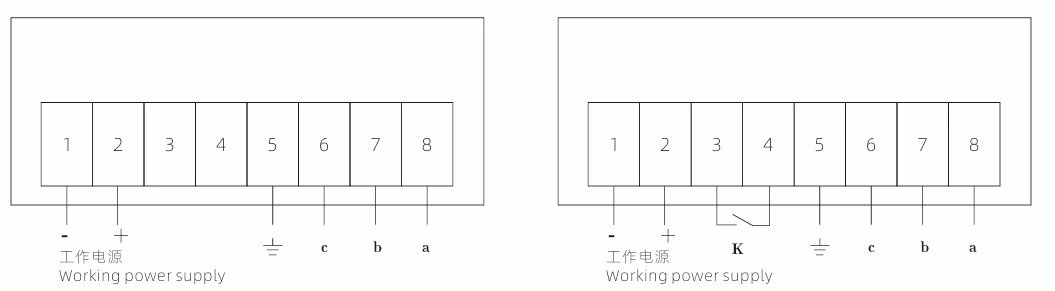

Gambarajah pendawaian pandangan belakang
