Alat Suis Boleh Tarik Voltan Rendah GCS

Alat suis boleh ditarik balik voltan rendah Comewill berkualiti tinggi mempunyai keupayaan membuat dan memecahkan yang tinggi, kestabilan dinamik dan haba yang baik, struktur yang maju dan munasabah, skim elektrik yang fleksibel, tahap perlindungan yang tinggi, keselamatan dan kebolehpercayaan, kemudahan penyelenggaraan dan penunjuk prestasi teknikal yang sangat baik.

Ciri

1. Rangka kabinet alat suis boleh tarik voltan rendah GCS menggunakan teknologi lipatan dua kali dan diperbuat daripada plat keluli bersalut aluminium-zink. Direka dengan lubang nada 25mm modular (K-profil), bingkai ini mempunyai struktur yang mudah dan ketahanan yang luar biasa. Dipasang dengan sambungan bolt melintang dan membujur yang tepat, keseluruhan bingkai tidak memerlukan penyelenggaraan sepanjang hayat perkhidmatannya.
2. Cangkang kabinet menjalani penyaduran elektrik dan salutan serbuk untuk perlindungan yang dipertingkatkan. Penutup atas petak busbar mendatar boleh ditanggalkan, memudahkan pemasangan bar bas di tapak dan mengurangkan kerumitan operasi.
3. Zon fungsian dalam kabinet dipisahkan dengan jelas, terutamanya terdiri daripada petak unit berfungsi dan petak kabel. Setiap unit beroperasi secara bebas dengan fungsi terpencil, memastikan tiada gangguan bersama antara komponen yang berbeza.
4. Bar bas mendatar dipasang secara mendatar di bahagian bawah kabinet, dengan ketara meningkatkan keupayaannya untuk menahan tekanan elektrik yang disebabkan oleh arus litar pintas.
5. Menampilkan struktur jenis laci, kabinet boleh memuatkan sehingga 36 litar, setiap satu dengan arus undian 400A atau lebih rendah. Litar laci menyokong penukaran tiga kedudukan tanpa menjejaskan penarafan perlindungan kabinet.
6. Setiap unit berfungsi boleh menempatkan maksimum 11 laci bersaiz penuh atau 22 laci separuh saiz (1/2), menawarkan pilihan konfigurasi yang fleksibel.
7. Laci dilengkapi dengan lima kedudukan operasi: Terbuka, Tertutup, Menguji, Diekstrak dan Terpencil. Penunjuk audio, visual dan tekstual yang sepadan memberikan isyarat status yang jelas untuk operasi intuitif.

Gambaran Keseluruhan Produk

Alat Suis Boleh Tarik Voltan Rendah GCS, dibangunkan secara bebas dan dibekalkan oleh Welcome (Wenzhou) Electric Co., Ltd., ialah set lengkap peralatan berprestasi premium yang disesuaikan untuk sistem pengagihan kuasa voltan rendah—pilihan ideal untuk perolehan kejuruteraan, padanan projek dan perolehan peralatan pukal. Mengintegrasikan struktur modular saintifik dengan prestasi elektrik yang boleh dipercayai, perkakas suis ini diperoleh secara meluas dan digunakan dalam senario utama seperti loji kuasa, bengkel perindustrian, bangunan bertingkat tinggi dan kompleks komersial berskala besar, berfungsi sebagai peranti teras untuk kawalan pengagihan kuasa dan peruntukan tenaga yang tepat.
Kelebihan perolehan terasnya terletak pada reka bentuk "boleh ditarik balik" lanjutan: setiap unit berfungsi (termasuk pemutus litar, penyentuh, dll.) boleh ditarik balik atau dimasukkan dengan mudah tanpa mengganggu keseluruhan operasi sistem. Ini memudahkan proses penyelenggaraan dan pembaikan selepas perolehan dengan ketara, meminimumkan masa henti peralatan, dan secara berkesan mengurangkan keseluruhan kos operasi dan penyelenggaraan untuk pihak pemerolehan.
Semasa pengeluaran, Welcome (Wenzhou) Electric Co., Ltd. mematuhi piawaian kawalan kualiti yang ketat, mengguna pakai bahan penebat gred tinggi dan teknik pembuatan ketepatan. Alat suis dilengkapi dengan pelbagai mekanisme perlindungan keselamatan yang komprehensif (perlindungan litar pintas, perlindungan beban lampau, dsb.), membolehkannya menyesuaikan diri secara stabil dengan persekitaran grid kuasa yang kompleks dan memastikan operasi sistem pengagihan yang selamat dan berterusan—memenuhi sepenuhnya keperluan kebolehpercayaan tinggi bagi projek perolehan. Selain itu, reka bentuk modularnya yang fleksibel menyokong pengembangan atas permintaan, yang boleh memadankan dengan tepat keperluan perolehan tersuai bagi projek yang berbeza untuk kapasiti dan mod kawalan yang berbeza-beza, meningkatkan kebolehsuaian dan keberkesanan kos perolehan. Sebagai peralatan pengagihan kuasa voltan rendah yang kos efektif, cekap dan selamat, ia telah menjadi pilihan perolehan yang dipercayai dalam bidang pengagihan kuasa voltan rendah moden.
Alat suis boleh ditarik balik voltan rendah GCS ini mematuhi sepenuhnya piawaian antarabangsa dan kebangsaan yang relevan seperti IEC60439-1, GB7251.1 "Gear suis dan peralatan kawalan lengkap voltan rendah" dan GB/T 24274 "Gear suis dan peralatan kawalan lengkap boleh ditarik balik voltan rendah", memastikan bahawa penyediaan projek pemerolehan memenuhi keperluan piawaian dan pemerolehan kualiti.
‌

Keadaan Persekitaran Penggunaan Biasa

Suhu Ambien: Suhu udara ambien tidak boleh melebihi +40℃ atau lebih rendah daripada -5℃, dan suhu purata 24 jam tidak boleh melebihi +35℃. Bagi projek perolehan yang melibatkan penggunaan melebihi julat suhu di atas, alat suis boleh tarik voltan rendah GCS mesti dikendalikan pada kapasiti yang dikurangkan untuk memastikan keselamatan operasi dan kestabilan prestasi.
Kelembapan Relatif: Apabila suhu ambien maksimum mencapai +40 ℃, kelembapan relatif tidak boleh melebihi 50%. Kelembapan yang lebih tinggi dibenarkan pada suhu yang lebih rendah (cth., 90% kelembapan relatif pada +20 ℃). Semasa perolehan dan pemasangan seterusnya, pertimbangan yang mencukupi hendaklah diberikan kepada potensi risiko pemeluwapan yang disebabkan oleh perubahan suhu secara tiba-tiba untuk mengelakkan kegagalan peralatan.
Ketinggian: Ketinggian tapak pemasangan standard tidak boleh melebihi 2000m di atas paras laut. Bagi projek perolehan di kawasan melebihi 2000m, peralatan mestilah dikurangkan untuk kegunaan yang sepadan, dan keperluan yang berkaitan hendaklah dinyatakan dengan jelas dalam kontrak perolehan.
Keadaan Tapak Pemasangan: Alat suis hendaklah dipasang di lokasi yang bebas daripada bahaya kebakaran, risiko letupan, habuk berat, kakisan kimia, dan getaran atau impak yang teruk. Pihak pemerolehan hendaklah mengesahkan bahawa persekitaran di tapak memenuhi keperluan di atas sebelum penghantaran untuk memastikan hayat perkhidmatan dan kebolehpercayaan peralatan.
Rundingan Persekitaran Khas: Jika persekitaran penggunaan sebenar projek perolehan gagal memenuhi keperluan yang dinyatakan di atas, pihak yang membeli hendaklah segera berkomunikasi dan berunding dengan Welcome (Wenzhou) Electric Co., Ltd. untuk merumuskan penyelesaian tersuai (seperti naik taraf bahan khas atau penambahbaikan struktur) untuk memastikan pematuhan dengan keperluan operasi projek.

Parameter Teknikal Utama

Nota: Untuk penyelesaian pendawaian belakang, kedalaman kabinet 1000mm disyorkan.

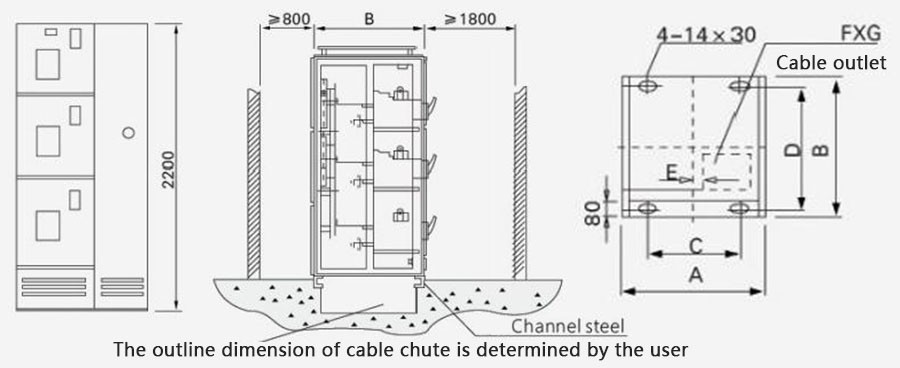

Gambarajah Pemasangan

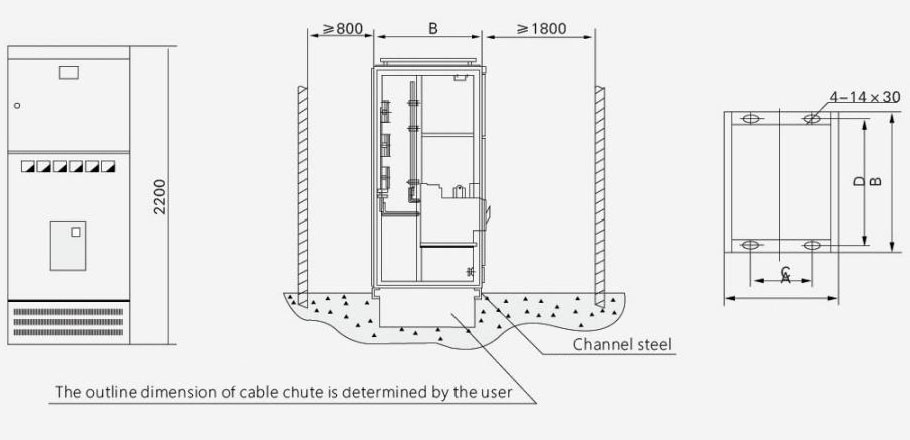

RAJAH 2 Gambar rajah pemasangan kabinet PC

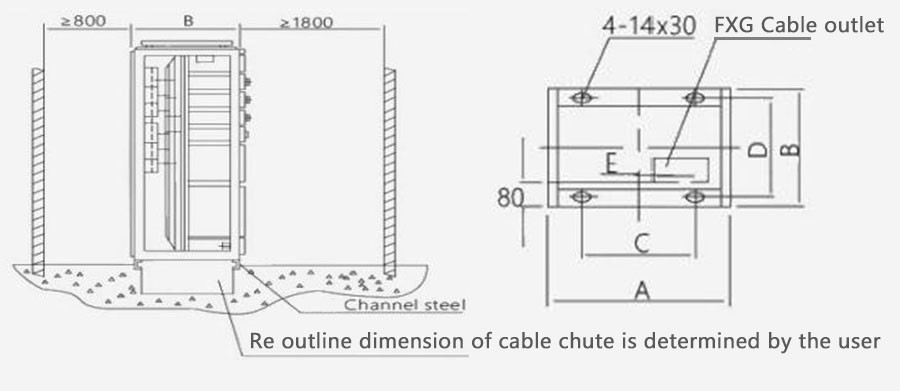

3 Gambar rajah pemasangan kabinet MCC
